ROS机器人运动控制如何实现精准控制？

核心思想：分层控制架构

在 ROS 中，机器人的运动控制通常采用一种分层抽象的架构，就像一个金字塔，这种架构将复杂的控制任务分解成多个层次，每一层负责不同的任务，并只与相邻的层次交互。

这种分层架构主要基于 ROS Control 框架，它定义了几个核心的抽象层：

1. 规划层

   • 目标：决定机器人要去哪里，以及如何去，它处理高层任务，如“从A点移动到B点”、“抓取桌子上的杯子”。
   • 输入：任务目标、地图、传感器信息（如激光雷达、相机）。
   • 输出：一条路径（Path）或一系列的位姿（Pose）。
   • 关键组件：
     • Move Base：最常用的导航栈核心节点，它整合了全局路径规划器和局部路径规划器。
     • MoveIt!：用于机械臂的运动规划，可以处理复杂的路径和姿态规划。
     • 全局规划器：如 navfn 或 global_planner，在全局地图上规划一条从起点到终点的最优路径。
     • 局部规划器：如 dwa_local_planner 或 teb_local_planner，根据全局路径和传感器数据，实时规划出机器人的下一步速度或轨迹。

2. 运动控制层

   • 目标：将规划层输出的路径或速度指令，转换成具体的关节运动命令。
   • 输入：来自规划层的速度命令（如 geometry_msgs/Twist）或目标轨迹。
   • 输出：关节的速度、加速度或位置命令。
   • 关键组件：
     • 控制器管理器：如 controller_manager，一个管理所有具体控制器的中心节点，它可以加载、启动、停止和重新加载控制器。
     • 关节控制器：直接控制单个或多个关节的运动。
       • joint_state_controller：发布所有关节的状态（位置、速度、 effort）。
       • joint_trajectory_controller：接收 trajectory_msgs/JointTrajectory 消息，控制机械臂按照指定的轨迹运动。
       • effort_controllers / velocity_controllers / position_controllers：分别控制关节的力矩、速度和位置。

3. 硬件接口层


   （图片来源网络，侵删）

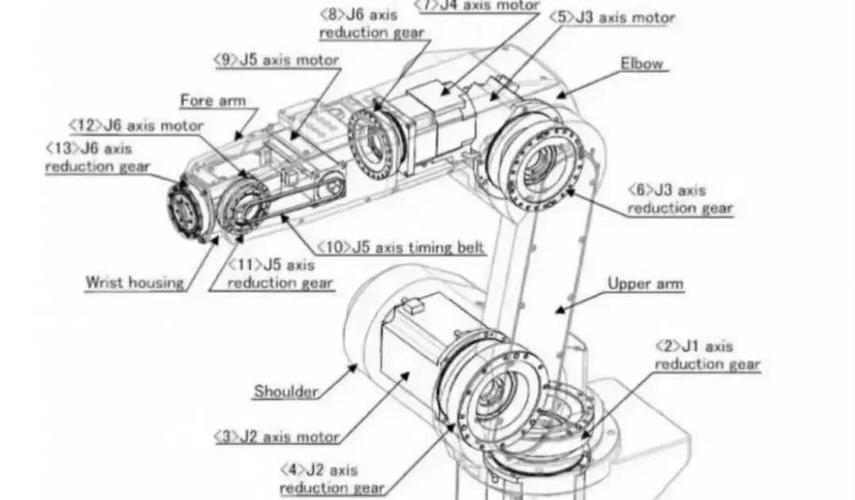

   • 目标：将运动控制层的命令发送给硬件（电机、驱动器），并读取硬件的实时状态（编码器读数等）。
   • 输入：来自控制器的命令（如关节速度命令）。
   • 输出：硬件的状态（如关节位置）。
   • 关键组件：
     • 硬件接口抽象：ROS Control 定义了一套标准接口（hardware_interface::RobotHW），你的驱动程序需要实现这个接口，以便与控制器管理器通信。
     • 机器人驱动程序：这是连接 ROS 和物理硬件的桥梁，为特定型号的电机或控制器编写的 ROS 节点。

关键组件详解

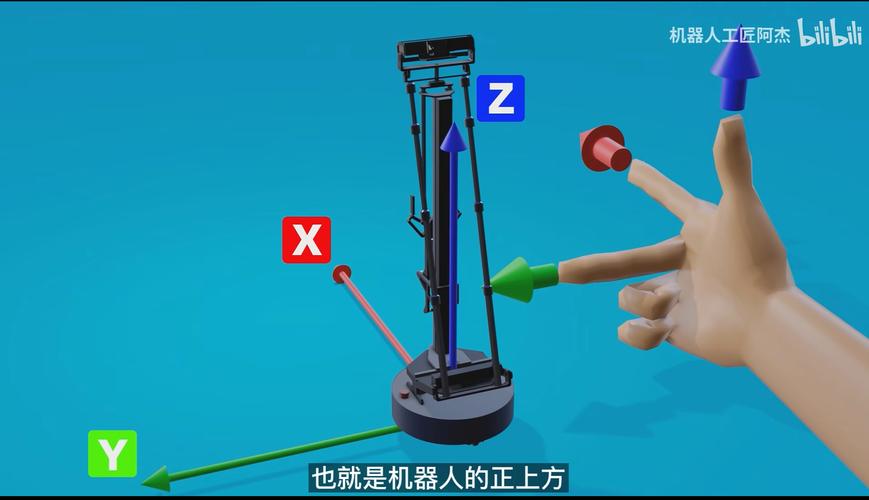

导航栈 - 实现自主移动

对于轮式机器人,导航栈是实现“点到点”自主移动的核心。

• move_base 节点：它是导航栈的“大脑”，它订阅以下话题：
  • /move_base_simple/goal：接收来自 RViz 或其他节点的目标点（geometry_msgs/PoseStamped）。
  • /odom：接收来自里程计的机器人位姿信息。
  • /scan 或 /cloud：接收来自激光雷达或深度相机的传感器数据。
• 规划器：
  • 全局规划器：move_base 启动时加载，在静态代价地图上规划一条长路径。
  • 局部规划器：move_base 启动时加载，以高频（如 10Hz）运行，结合全局路径和实时传感器数据，生成机器人的线速度和角速度（geometry_msgs/Twist）。
• 代价地图：这是机器人感知环境的内部表示，它将地图划分为“可通行”、“障碍”和“未知”区域，并考虑了机器人的体积，规划器会尽量避开高代价区域。
• 恢复行为：当机器人被卡住或无法规划出路径时，move_base 会触发一系列预设的恢复行为，如“旋转”、“后退”等，尝试摆脱困境。

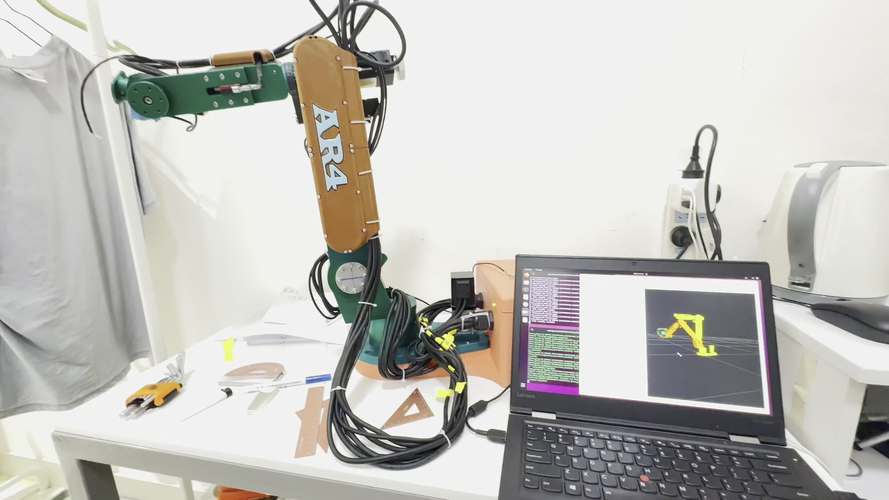

MoveIt! - 实现机械臂运动

对于机械臂,MoveIt! 是事实上的标准框架。

• move_group 节点：它是 MoveIt! 的核心，提供了一个强大的 API（C++/Python）和动作接口，用于规划机械臂的运动。
• 规划场景：描述机械臂周围环境的所有物体（包括机械臂自身和环境中的障碍物）。
• 运动规划算法：MoveIt! 集成了多种高效的规划算法（如 RRT, RRT*），可以在复杂的关节空间和笛卡尔空间中寻找无碰撞的运动路径。
• 轨迹执行：move_group 可以将规划出的路径（JointTrajectory）发送给 joint_trajectory_controller 来执行。

ROS Control - 连接软件与硬件

ROS Control 是连接高层规划和底层硬件的“粘合剂”。

• 控制器配置文件 (controllers.yaml)：这个文件定义了机器人有哪些控制器，它们分别控制哪些硬件接口（关节或底盘），以及它们的参数。controller_manager 通过加载这个文件来初始化整个控制系统。


  （图片来源网络，侵删）

  • 示例 (一个差速驱动机器人):

    controller_manager:
      ros__parameters:
        update_rate: 50  # 控制器更新频率
        joint_state_controller:
          type: joint_state_controller/JointStateController
          joints:
            - front_left_wheel_joint
            - front_right_wheel_joint
        # 底盘速度控制器
        diff_drive_controller:
          type: diff_drive_controller/DiffDriveController
          left_wheel: 'front_left_wheel_joint'
          right_wheel: 'front_right_wheel_joint'
          wheel_separation: 0.5
          wheel_radius: 0.1
          publish_rate: 50.0
          # ... 其他参数

实现流程：一个典型的轮式机器人控制案例

假设我们有一个差速驱动机器人,我们想让它从当前位置移动到 (x=1.0, y=0.5)。

1. 硬件驱动与接口

   • 编写或使用现有的机器人驱动程序（通过 serial 或 CAN 总线与电机控制器通信）。
   • 在驱动程序中实现 hardware_interface，这样，驱动程序就能：
     • 读取：从电机编码器读取关节位置，并写入到硬件接口的 joint_positions_ 中。
     • 写入：从硬件接口的 joint_commands_ 中读取期望的关节速度，并将其发送给电机控制器。

2. 启动控制器管理器

   • 在机器人的启动文件（.launch）中，启动 controller_manager、robot_state_publisher 和 joint_state_publisher。
   • controller_manager 会加载 controllers.yaml 文件，并启动 joint_state_controller 和 diff_drive_controller。

3. 配置导航栈

   • 在导航相关的启动文件中,启动 move_base 节点，并指定全局和局部规划器的插件。
   • 确保 move_base 的参数服务器中有正确的代价地图配置和恢复行为配置。

4. 发送目标

   • 启动 RViz，并加载 "Nav Goal" 工具。
   • 在 RViz 的地图上点击你想要机器人到达的位置。
   • RViz 会发布一个 geometry_msgs/PoseStamped 消息到 /move_base_simple/goal 话题。

5. 执行运动

   • move_base 节点接收到目标后，调用全局规划器，在代价地图上找到一条路径。
   • 局部规划器开始工作,以高频（如 10Hz）运行，根据全局路径和 /scan 数据，计算出机器人的线速度和角速度（Twist 消息）。
   • move_base 将这个 Twist 消息发布到 /cmd_vel 话题。
   • diff_drive_controller 订阅 /cmd_vel 话题。
   • 控制器根据线速度和角速度,通过运动学模型计算出左右轮的期望速度。
   • 控制器将这些速度命令写入到硬件接口的 joint_commands_ 中。
   • 机器人驱动程序在下一个控制周期（50Hz）读取这些命令，并通过串口/CAN发送给电机驱动器。
   • 电机驱动器控制电机转动,机器人开始移动。
   • joint_state_controller 持续读取关节位置（来自驱动程序），发布到 /joint_states 话题，robot_state_publisher 将其转换为 TF，RViz 中机器人的模型也随之移动。

调试与常见问题

• 机器人不动：
  • 检查 /cmd_vel 话题是否有数据发布。
  • 检查 controller_manager 是否成功启动了 diff_drive_controller。
  • 检查 controllers.yaml 中的关节名称是否与 URDF 文件中定义的一致。
  • 检查硬件驱动程序是否正常工作,是否能读取到编码器数据。
• 机器人抖动或运动不平滑：
  • 调整局部规划器的参数（如 max_vel_x, acc_lim_x）。
  • 检查控制器更新频率是否与硬件驱动频率匹配。
  • 检查里程计数据是否准确。
• 机器人无法到达目标：
  • 检查代价地图,看目标点是否在障碍物上或机器人无法到达的区域。
  • 调整全局规划器的代价权重,使其更倾向于“最短路径”或“最平滑路径”。
  • 检查局部规划器的参数是否过于保守。

ROS 的机器人运动控制是一个分层、模块化的系统，理解这个架构是关键：

• 规划层 (move_base, MoveIt!) 负责 “去哪里” 和 “怎么去” 的高层决策。
• 控制层 (controller_manager, diff_drive_controller) 负责 “怎么动” 的中层转换，将速度指令转化为轮速/关节速。
• 硬件接口层 (机器人驱动) 负责 “动手” 的底层执行，与物理世界交互。

通过合理配置这些组件,你就可以为你的机器人赋予强大而灵活的运动能力。
