下面我将为你提供一个从零到一的完整指南,包括核心概念、硬件选型、软件编程（步态算法）和组装步骤。

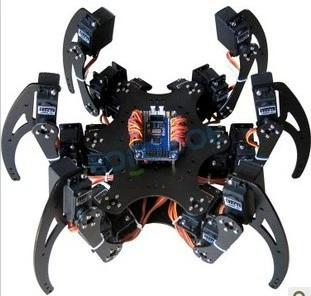

（图片来源网络，侵删）

核心概念：六足机器人如何行走？

六足机器人（也称为 Hexapod）通常被称为“昆虫机器人”，它的行走核心是步态。

自由度

一个六足机器人至少有 18 个自由度（6条腿 x 3个关节），每个关节由一个舵机控制。

根部关节: 控制腿前后摆动。
中部关节: 控制腿上下摆动。
肩部关节: 控制腿左右摆动（有些简化设计会省略这个，让腿在一个平面内运动）。

步态

步态是机器人移动时,六条腿协调抬放的模式，最常用、最稳定的是三角步态。

三角步态原理

这是六足机器人最经典的步态,任何时候都有三条腿支撑地面，形成稳定的三角形结构，另三条腿在空中移动。

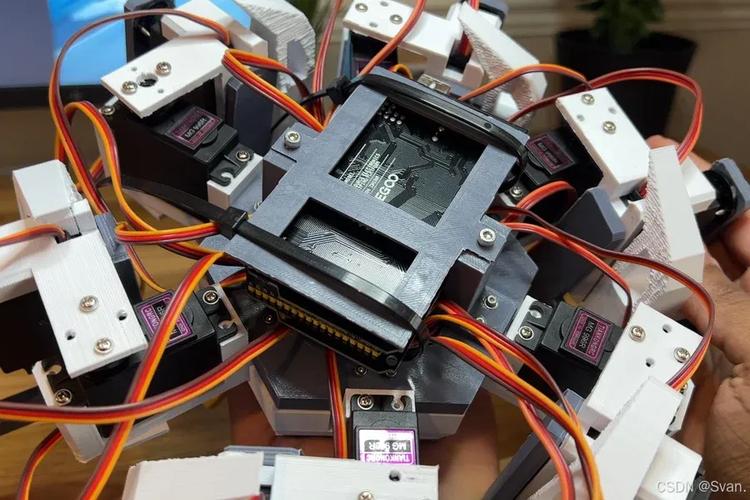

（图片来源网络，侵删）

一个周期的六个步骤：

支撑组: 左前、右中、左后腿支撑身体。
移动组: 右前、左中、右后腿抬起，向前摆动。
移动组腿落下，成为新的支撑组。
支撑组: 右前、左中、右后腿支撑身体。
移动组: 左前、右中、左后腿抬起，向前摆动。
移动组腿落下，回到初始状态，完成一个周期。

硬件选型

核心控制板

Arduino UNO / Nano: 最常见，社区支持丰富，非常适合初学者。
ESP32 / ESP8266: 如果你想加入 Wi-Fi/蓝牙控制，这是更好的选择，性能也更强。

舵机

这是最重要的部件,你需要 18 个 舵机（如果你的设计简化，可能只需要 12 个）。

类型: MG996R 是性价比最高的选择，扭矩大，价格便宜，但请注意它比较耗电。
关键参数:
- 扭矩: 至少需要 13kg·cm 以上，否则机器人可能抬不动腿。
- 角度: 标准的 180° 舵机即可。
电源: 舵机是耗电大户，绝对不要用 Arduino 的 5V 引脚直接供电！必须使用外部电源。

舵机控制板

Arduino 的 I/O 口有限（UNO 只有 14 个数字 I/O），无法直接控制 18 个舵机。

PCA9685: 这是最常用的解决方案，它是一个 I2C 接口的 16 通道 PWM 控制器，一个 PCA9685 可以控制 16 个舵机，两个就可以轻松控制 18 个，它还能精确控制舵机的速度和角度，非常方便。
连接: 只需要 4 根线连接到 Arduino：SDA (A4), SCL (A5), VCC, GND。

电源

类型: 6V 或 7.4V 锂电池组（2S LiPo）是最佳选择，电压要足够驱动舵机，且重量较轻。
容量: 容量越大，续航越长，但重量也越大，建议从 2000mAh ~ 3000mAh 开始尝试。
注意: 必须为舵机提供独立的电源，不要和 Arduino 共用一个电源，以免电压不稳烧毁 Arduino。

机器人身体结构

3D 打印: 这是目前最流行的方式，你可以在 Thingiverse 等网站上找到大量免费的设计文件（搜索 "hexapod robot" 或 "六足机器人"），只需下载 STL 文件，用 3D 打印机打印出来即可。
亚克力/木板: 如果没有 3D 打印机，也可以用激光切割的亚克力板或木板自己组装，设计更灵活。

其他配件

面包板和杜邦线: 用于原型搭建和测试。
开关: 用于控制电源的通断。
螺丝、螺母、轴承: 用于固定舵机和结构。

软件编程与步态实现

安装库

你需要安装两个关键库：

（图片来源网络，侵删）

Adafruit PWM Servo Driver Library: 用于控制 PCA9685 舵机板。
Wire.h: Arduino 的 I2C 通信库，通常已预装。

在 Arduino IDE 中，通过 工具 -> 管理库... 搜索并安装它们。

定义坐标系和初始姿态

在代码中,我们需要定义每个腿的坐标和初始角度。

// 假设我们使用一个简化的坐标系，每个腿有三个关节角度
// {根部角度, 中部角度, 肩部角度}
// 初始姿态通常是所有腿都垂直向下
int initial_pose[6][3] = {
  {90, 90, 90}, // 左前
  {90, 90, 90}, // 左中
  {90, 90, 90}, // 左后
  {90, 90, 90}, // 右前
  {90, 90, 90}, // 右中
  {90, 90, 90}  // 右后
};

步态算法实现

这是代码的核心,我们将把三角步态的六个步骤写成函数。

#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>
// 定义 PCA9685 的 I2C 地址
Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver(0x40);
// 定义舵机参数
#define SERVOMIN  150 // 最小脉冲长度 (对应 0 度)
#define SERVOMAX  600 // 最大脉冲长度 (对应 180 度)
// 定义腿的编号 (0-5)
#define LF 0 // 左前
#define LM 1 // 左中
#define LH 2 // 左后
#define RF 3 // 右前
#define RM 4 // 右中
#define RH 5 // 右后
// 定义步态周期中的六组姿态
// 每个姿态是一个 6x3 的数组，代表六条腿的三个关节角度
int gait_phase[6][6][3] = {
  // Phase 0: 支撑组 (LF, LM, LH)
  {{90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {120, 70, 90}, {60, 110, 90}, {120, 70, 90}},
  // Phase 1: 移动组 (RF, RM, RH) 抬起并前移
  {{120, 70, 90}, {60, 110, 90}, {120, 70, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}},
  // Phase 2: 移动组落下，成为新的支撑组
  {{90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}},
  // Phase 3: 支撑组 (RF, RM, RH)
  {{90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}},
  // Phase 4: 移动组 (LF, LM, LH) 抬起并前移
  {{60, 110, 90}, {120, 70, 90}, {60, 110, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}},
  // Phase 5: 移动组落下，回到初始状态
  {{90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}, {90, 90, 90}}
};
void setup() {
  Serial.begin(9600);
  pwm.begin();
  pwm.setPWMFreq(50); // 舵机标准频率为 50Hz
  delay(10);
  // 初始化所有舵机到初始位置
  for (int leg = 0; leg < 6; leg++) {
    for (int joint = 0; joint < 3; joint++) {
      setServoAngle(leg, joint, initial_pose[leg][joint]);
    }
  }
  delay(2000); // 等待舵机就位
}
void loop() {
  // 循环执行步态的六个阶段
  for (int phase = 0; phase < 6; phase++) {
    Serial.print("Executing Phase: ");
    Serial.println(phase);
    // 将当前阶段的所有腿移动到指定姿态
    for (int leg = 0; leg < 6; leg++) {
      for (int joint = 0; joint < 3; joint++) {
        setServoAngle(leg, joint, gait_phase[phase][leg][joint]);
      }
    }
    delay(200); // 控制行走速度
  }
}
// 将角度转换为 PCA9685 的脉冲值并驱动舵机
void setServoAngle(int leg, int joint, int angle) {
  // 角度限制在 0-180 度之间
  angle = constrain(angle, 0, 180);
  // 将角度映射到脉冲值
  int pulse = map(angle, 0, 180, SERVOMIN, SERVOMAX);
  // 驱动舵机
  // 假设舵机连接顺序为: 腿0的关节0, 腿0的关节1, ... 腿5的关节2
  // 实际连接时请根据你的接线顺序调整
  int servo_num = leg * 3 + joint;
  pwm.setPWM(servo_num, 0, pulse);
}

代码解释:

gait_phase 数组: 这是整个步态的“灵魂”，它是一个三维数组，存储了步态周期中 6 个阶段，每个阶段 6 条腿，每条腿 3 个关节的角度，你需要根据你自己的机器人结构（腿的安装方向）来调整这些角度值。
loop() 函数: 它不断地从 gait_phase 中读取每个阶段的数据，并调用 setServoAngle 函数让所有舵机移动到相应位置，从而产生行走效果。
setServoAngle() 函数: 这是一个辅助函数，它将你设定的角度（如90度）转换成 PCA9685 能识别的脉冲信号（如375），然后发送给指定的舵机。

组装与调试

打印/准备零件: 打印或准备好所有机械结构零件。
组装身体: 按照设计图纸，将舵机安装到身体结构上，这一步要非常仔细，确保所有舵机的初始角度和位置都正确，否则机器人会“瘸腿”。
连接电路:
- 将 PCA9685 的 VCC 和 GND 连接到外部电源（如 6V 电池）的正负极。
- 将 PCA9685 的 SDA, SCL, VCC, GND 连接到 Arduino UNO。
- 注意： 舵机的信号线（通常是橙色或黄色）按顺序连接到 PCA9685 的 0-15 号输出引脚。
上传代码: 将上面的代码（经过你修改的）上传到 Arduino。
调试:
- 检查舵机方向: 如果某个舵机方向反了，可以在 setServoAngle 函数里加一个 180 - angle 来反转。
- 调整步态角度: 这是最耗时也是最关键的一步，机器人很可能无法行走，或者行走姿态奇怪，你需要耐心地修改 gait_phase 数组中的角度，让移动组的腿能够顺畅地抬起、前移、落下，同时支撑组的腿能稳定支撑身体。
- 调整速度: 修改 delay() 的时间值，可以改变机器人行走的快慢。

进阶功能

当你让机器人成功走起来后,可以尝试添加更多功能：

蓝牙/WiFi 控制: 使用 ESP32 + App Inventor 或 Blynk 应用，通过手机控制机器人。
传感器融合:
- IMU (MPU6050): 检测机器人的姿态，实现平衡控制。
- 超声波/红外传感器: 实现避障功能。
- 摄像头: 结合 OpenMV 或 Jetson Nano，实现视觉追踪。
更复杂的步态: 如转向、后退、横移等。

祝你制作顺利,享受创造机器人的乐趣！如果在某个环节遇到具体问题，可以随时提问。
