树莓派机器人从零到一：一份超详细的全能指南

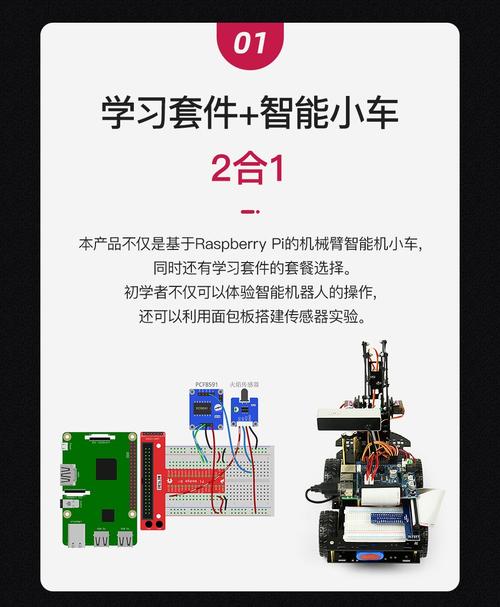

欢迎来到树莓派机器人的奇妙世界！这个项目融合了硬件、软件、电子和人工智能,是学习和实践绝佳的综合性项目。

本教程将分为以下几个核心部分：

1. 第一阶段：准备与规划 - 明确目标,准备所有必要组件。
2. 第二阶段：硬件组装 - 将所有零件组装成一个移动机器人平台。
3. 第三阶段：软件与系统配置 - 设置树莓派,连接电机驱动。
4. 第四阶段：核心编程 - 让机器人动起来 - 编写Python代码控制电机。
5. 第五阶段：高级功能探索 - 添加传感器、摄像头和远程控制。
6. 第六阶段：项目扩展与进阶 - 挑战更复杂的功能。

第一阶段：准备与规划

在开始之前，你需要明确你想做什么类型的机器人，最基础、最推荐的是两轮差速驱动的移动机器人。

明确你的机器人目标

• 入门级: 一个可以通过键盘或App控制前进、后退、左右转的简单小车。
• 进阶级: 一个能自动避障、沿黑线巡线、或通过摄像头识别物体的智能小车。
• 高级级: 一个能实现SLAM（同步定位与地图构建）、自主导航的机器人。

核心组件清单

根据你的目标,准备以下硬件：

工具准备

• 螺丝刀
• 电烙铁（可选,用于焊接杜邦线）
• 剪线钳
• 万能表（可选,用于测试电路）

第二阶段：硬件组装

这个阶段的目标是把一堆零件变成一个能移动的机器人底盘。

1. 组装底盘：按照随底盘附带的说明书，将TT电机固定在底盘上，装上车轮,并安装好前部的万向轮。
2. 安装树莓派：使用铜柱或双面胶，将树莓派牢固地固定在底盘的上层,确保其位置不会影响车轮转动。
3. 安装电机驱动：将L298N模块也固定在底盘上,通常放在树莓派的旁边或下方。
4. 连接电机：将TT电机的两根线（通常是红色和黑色）连接到L298N的输出端，一个电机接 OUT1 和 OUT2，另一个接 OUT3 和 OUT4。注意： 如果电机转向反了,只需交换这两根线的位置即可。
5. 连接电源：
   • 将锂电池的输出连接到稳压模块的输入端。
   • 将稳压模块的输出端（5V和GND）连接到L298N模块的供电端（+12V 和 GND）,这是给电机供电的。
   • 非常重要！ 从稳压模块的输出端再引出一根5V线和一根GND线，直接连接到树莓派的5V和GND引脚,这是给树莓派供电的。
   • 将L298N模块的 GND 与树莓派的 GND（例如物理引脚6）连接起来，确保它们有共同的“地”。
6. 连接控制信号：使用杜邦线，将L298N模块的输入端连接到树莓派的GPIO引脚：
   • IN1 -> 树莓派 GPIO 17
   • IN2 -> 树莓派 GPIO 27
   • IN3 -> 树莓派 GPIO 22
   • IN4 -> 树莓派 GPIO 23
   • ENA (使能A) -> 树莓派 GPIO 18 (PWM,用于控制左轮速度)
   • ENB (使能B) -> 树莓派 GPIO 19 (PWM,用于控制右轮速度)

接线示意图:

+---------------------+       +---------------------+
|      树莓派          |       |      L298N 模块      |
|                     |       |                     |
|  GPIO 17 (IN1)  ----+----->| IN1                 |
|  GPIO 27 (IN2)  ----+----->| IN2                 |
|  GPIO 22 (IN3)  ----+----->| IN3                 |
|  GPIO 23 (IN4)  ----+----->| IN4                 |
|  GPIO 18 (ENA) ----+----->| ENA (PWM)           |
|  GPIO 19 (ENB) ----+----->| ENB (PWM)           |
|                     |       |                     |
|  5V  ----------------+----->| +12V (电机供电输入)  |  <-- 来自稳压模块
|  GND ----------------+----->| GND                 |
|                     |       |                     |
+---------------------+       | OUT1/OUT2 -> 左电机  |
                             | OUT3/OUT4 -> 右电机  |
                             +---------------------+
                              ^
                              |
+---------------------+       |
|      稳压模块        |       |
|                     |       |
| 输入 (+/-) <--------+-------+  来自锂电池
| 输出 (5V/GND) ------+------>  树莓派 5V/GND
|                     |       |
+---------------------+       |
                              |
+---------------------+       |
|     锂电池           |       |
|                     |       |
+---------------------+       |

第三阶段：软件与系统配置

让我们让树莓派“活”起来。

1. 烧录系统：

   • 下载 Raspberry Pi Imager。
   • 插入SD卡，选择 Raspberry Pi OS (64-bit)。
   • 设置Wi-Fi、SSH（方便远程连接）、更改主机名等。
   • 将烧录好的SD卡插入树莓派,通电开机。

2. 连接与更新：


   （图片来源网络，侵删）
   • 将机器人通电，连接到同一Wi-Fi网络。
   • 使用SSH客户端（如PuTTY、MobaXterm或终端）连接到你的树莓派。
   • 更新系统：

     sudo apt update
     sudo apt full-upgrade -y

3. 配置GPIO库：

   • 我们将使用流行的 gpiozero 库,它非常简单易用。
   • 通常它已经预装，如果没有，可以安装：

     sudo apt install python3-gpiozero

第四阶段：核心编程 - 让机器人动起来

这是最激动人心的部分！我们将编写Python脚本来控制机器人。

1. 创建项目目录：

   mkdir robot_code
   cd robot_code
   nano robot_controller.py

2. 编写控制代码： 将以下代码复制并粘贴到 robot_controller.py 文件中。

from gpiozero import Robot
import time
# --- 根据你的实际接线修改GPIO引脚 ---
# 格式: Robot(left=(in1, in2), right=(in3, in4))
# 如果电机转向反了，交换 in1/in2 或 in3/in4 的位置即可
robot = Robot(left=(17, 27), right=(22, 23))
# --- 定义一些基本动作 ---
def forward(speed=1, seconds=1):
    """前进"""
    print(f"前进 {seconds} 秒，速度: {speed}")
    robot.value = (speed, speed) # 左右轮同速
    time.sleep(seconds)
    robot.stop()
def backward(speed=1, seconds=1):
    """后退"""
    print(f"后退 {seconds} 秒，速度: {speed}")
    robot.value = (-speed, -speed)
    time.sleep(seconds)
    robot.stop()
def turn_left(speed=1, seconds=0.5):
    """左转"""
    print(f"左转 {seconds} 秒，速度: {speed}")
    robot.value = (-speed, speed) # 左轮反转，右轮正转
    time.sleep(seconds)
    robot.stop()
def turn_right(speed=1, seconds=0.5):
    """右转"""
    print(f"右转 {seconds} 秒，速度: {speed}")
    robot.value = (speed, -speed) # 左轮正转，右轮反转
    time.sleep(seconds)
    robot.stop()
def pivot_left(speed=1, seconds=0.5):
    """原地左转（差速转向）"""
    print(f"原地左转 {seconds} 秒，速度: {speed}")
    robot.value = (0, speed) # 左轮停止，右轮前进
    time.sleep(seconds)
    robot.stop()
def pivot_right(speed=1, seconds=0.5):
    """原地右转（差速转向）"""
    print(f"原地右转 {seconds} 秒，速度: {speed}")
    robot.value = (speed, 0) # 左轮前进，右轮停止
    time.sleep(seconds)
    robot.stop()
# --- 主程序 ---
if __name__ == "__main__":
    try:
        print("机器人控制程序启动！按 Ctrl+C 退出。")
        # 这里可以添加你的控制逻辑，例如一个简单的动作序列
        forward(0.8, 2)    # 以80%速度前进2秒
        turn_right(0.8, 1) # 以80%速度右转1秒
        forward(0.8, 2)    # 再前进2秒
        turn_left(0.8, 1)  # 左转1秒
        backward(0.8, 1)   # 后退1秒
    except KeyboardInterrupt:
        print("\n程序被用户中断。")
    finally:
        robot.stop() # 确保程序结束时机器人停止
        print("机器人已停止。")

3. 运行你的第一个程序：

   • 保存并退出 nano (按 Ctrl+X, 然后按 Y, 再按 Enter)。
   • 运行脚本：

     sudo python3 robot_controller.py

   • 注意： 需要使用 sudo,因为直接访问GPIO需要管理员权限。

   你应该能看到你的机器人按照指令动起来了！

第五阶段：高级功能探索

当基础控制没问题后，你可以开始添加更多“感官”和“大脑”。

添加传感器（如超声波避障）

• 硬件：HC-SR04超声波传感器。

• 接线：

  • VCC -> 树莓派 5V
  • GND -> 树莓派 GND
  • Trig -> GPIO 5
  • Echo -> GPIO 6

• 编程：使用 gpiozero 的 DistanceSensor 类。

  from gpiozero import DistanceSensor, Robot
  from time import sleep
  sensor = DistanceSensor(echo=6, trigger=5, max_distance=2) # 最大检测2米
  robot = Robot(left=(17, 27), right=(22, 23))
  try:
      while True:
          distance = sensor.distance
          print(f"距离: {distance * 100:.1f} cm") # 转换为厘米打印
          if distance < 0.3: # 如果距离小于30厘米
              robot.backward(0.5, 0.5) # 后退
              sleep(0.5)
              robot.left(0.5, 0.5)    # 左转
              sleep(0.5)
          else:
              robot.forward(0.5) # 否则前进
  except KeyboardInterrupt:
      robot.stop()

添加摄像头（如OpenCV图像识别）

• 硬件：树莓派摄像头模块。
• 配置：使用 raspi-config 启用摄像头接口。
• 编程：安装 opencv-python 库。

  sudo apt install python3-opencv

  然后可以编写脚本，利用摄像头进行颜色识别、人脸识别等。

远程控制（通过Web界面或App）

• Web控制：可以使用 Flask 框架创建一个简单的网页服务器,在网页上放置按钮来控制机器人。
• App控制：可以使用 Blynk 或 MIT App Inventor 快速创建一个手机App，通过Wi-Fi与树莓派通信,实现摇杆或按钮控制。

第六阶段：项目扩展与进阶

当你掌握了以上所有内容后,可以挑战以下更酷的功能：

• 自动巡线：使用红外巡线传感器，检测地面上的黑线,让机器人自动跟随。
• 语音控制：集成语音识别库（如 Snowboy 或 Vosk）,通过语音指令控制机器人。

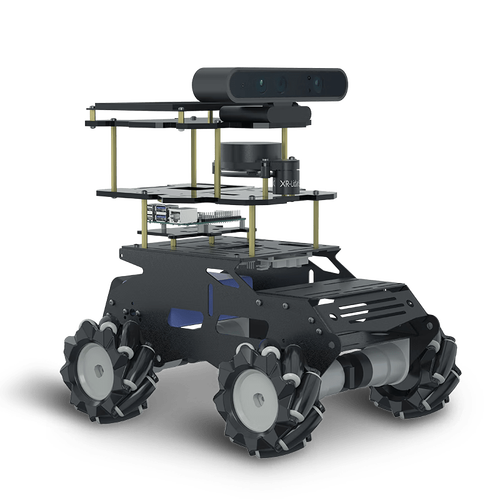

• SLAM与自主导航：使用 ROS (Robot Operating System)，结合激光雷达或深度摄像头，实现地图构建和自主路径规划，这是机器人领域的“圣杯”级项目。

重要提示与故障排查

• 安全第一：首次通电时，最好将机器人架空,以免它失控撞到东西。
• 接线检查：机器人不动或行为异常，90%的问题是接线错误,请仔细核对GPIO引脚和电源连接。
• 供电不足：如果电机转速很慢或树莓派频繁重启，说明供电不足,请更换容量更大或电压更合适的电池。
• 电机转向：如果机器人向一侧偏走，说明两个电机转速不同或转向相反，可以尝试调整代码中的速度参数,或交换电机的接线。
• 学习资源：
  • 官方文档：gpiozero官方文档 是最好的学习资料。
  • 社区：Raspberry Pi官方论坛 和 Reddit的r/raspberry_pi 有大量热心用户和项目分享。

祝你玩得开心,享受创造自己机器人的乐趣！
