无人机IMU是什么？

一句话解释

无人机IMU 是指无人机上的一套惯性测量单元，它就像无人机的“内耳”或“运动感知系统”，能够实时测量无人机自身的姿态（如何倾斜和旋转）和运动状态（加速度）。

IMU让无人机知道自己是“正着飞”、“侧着飞”还是“倒着飞”，以及它正在向前、向上还是加速。

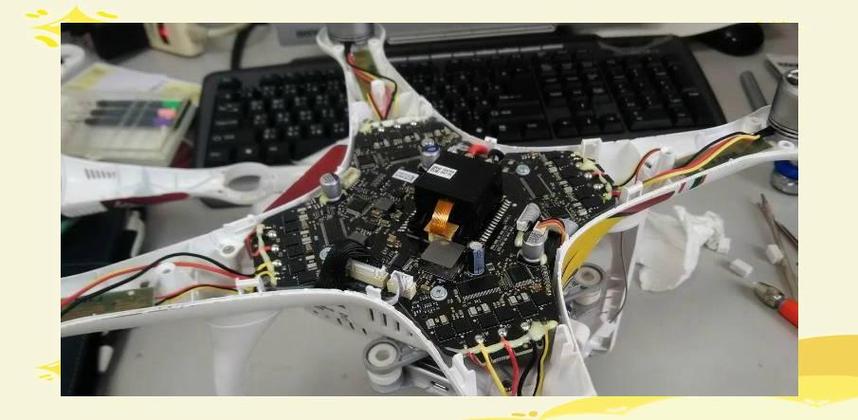

IMU的组成：它包含哪些传感器？

IMU本身并不是一个单一的传感器，而是一个由多个关键传感器组成的集合，对于无人机来说,一个完整的IMU通常包含以下三个核心部分：

陀螺仪

• 功能：测量无人机的角速度，也就是无人机绕三个轴（俯仰、横滚、偏航）旋转的快慢。
• 通俗理解：它告诉你无人机“正在转多快”，当你操作无人机向左转时，陀螺仪会检测到这个旋转速度，并告诉飞控系统“我正在以每秒30度的速度向左偏航”。
• 关键作用：用于维持无人机的稳定,防止它不受控制地旋转或翻滚。

加速度计

• 功能：测量无人机在三个轴向上的线性加速度。
• 通俗理解：它告诉你无人机“正在加速得多快”，这包括两种情况：
  • 动态加速度：比如无人机突然向前猛冲、向上爬升或快速下降。
  • 静态加速度：当无人机悬停或静止时，它测量的是重力加速度，通过感知重力，加速度计可以推断出无人机当前的姿态（是水平还是倾斜）。
• 关键作用：用于测量无人机的姿态和速度。

磁力计

• 功能：测量地球磁场的方向，相当于一个电子罗盘。
• 通俗理解：它告诉你无人机正指向哪个方向（比如正北、正东）,它为无人机提供一个绝对的方向参考。
• 关键作用：主要用于确定无人机的航向角（偏航角），防止“陀螺仪漂移”（下文会解释）,让无人机能准确地向指定方向飞行。

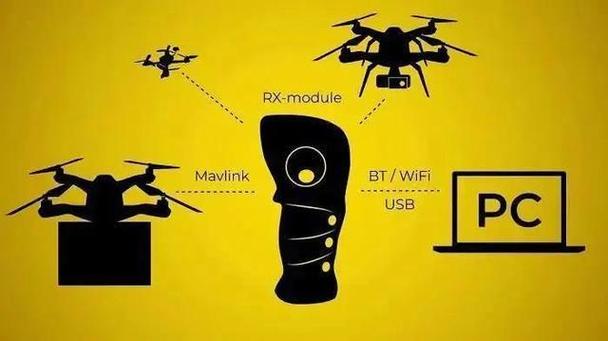

IMU在无人机中的工作原理：如何协同工作？

IMU的这三个传感器必须协同工作，才能提供完整准确的信息,它们的工作流程如下：

1. 数据采集：IMU以极高的频率（通常是几百甚至上千赫兹）持续不断地从陀螺仪、加速度计和磁力计获取原始数据。
2. 数据融合：飞控系统（无人机的“大脑”）接收到这些原始数据后，会使用一种叫做“传感器融合”的算法（最常见的是卡尔曼滤波）来处理这些数据。
3. 姿态解算：通过融合算法，飞控系统可以：
   • 用陀螺仪的数据来精确追踪无人机快速的姿态变化。
   • 用加速度计的数据来校正陀螺仪的长期漂移，并确定重力方向,从而知道无人机是倾斜还是水平。
   • 用磁力计的数据来为陀螺仪提供一个绝对的方向参考,防止无人机在长时间飞行后方向发生偏差。
4. 输出结果：IMU向飞控系统输出一个稳定、准确的姿态信息，通常用欧拉角（俯仰角Pitch、横滚角Roll、偏航角Yaw）来表示。

为什么IMU对无人机至关重要？

IMU是无人机实现自主飞行和稳定悬停的基石，没有IMU,无人机将无法正常飞行。

• 稳定悬停：当一阵风吹来，无人机开始倾斜，IMU立刻检测到这个倾斜（角速度和重力方向改变），飞控系统立即计算出需要反向调整的电机转速，从而产生一个反向的力矩，将无人机拉回水平状态,这个过程每秒钟都在发生无数次。
• 自主飞行：当你下达“向前飞”的指令时，飞控系统会命令无人机机头向下俯仰一个角度，IMU会持续监测这个俯仰角度，确保无人机保持在正确的姿态上,直到你取消指令。
• 失控保护：如果IMU故障，飞控系统将无法知道无人机的姿态，无人机就会像一块砖头一样不受控制地翻滚、坠落,这就是为什么IMU故障是无人机最严重的故障之一。

IMU vs. AHRS：一个常见的区别

你可能会听到另一个词 AHRS（姿态航向参考系统）,它与IMU有什么区别？

• IMU：主要负责测量原始的角速度、加速度和磁场强度。
• AHRS：在IMU的基础上，内置了更强大的传感器融合算法，直接输出解算好的、稳定的姿态和航向信息。

可以这样理解：IMU是“传感器集合”，而AHRS是“智能的传感器处理系统”，现在很多无人机上所说的IMU，其实已经集成了AHRS的功能,能够直接输出姿态数据。

无人机IMU就是无人机的平衡感和方向感,它让这个复杂的飞行器能够稳定地在空中飞行并执行各种复杂的动作。
