atlas机器人 仿真

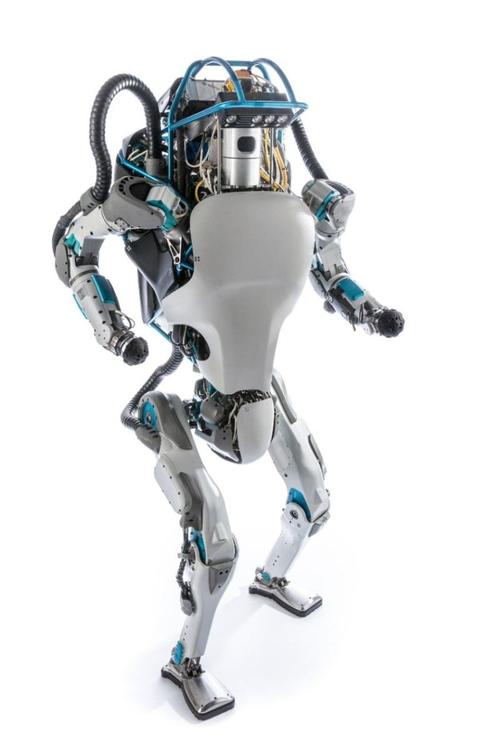

Atlas 机器人由波士顿动力公司开发，以其惊人的动态平衡、跳跃和体操动作而闻名，在现实世界中制造和测试这些机器人不仅成本高昂，而且非常危险。仿真在 Atlas 的研发过程中扮演着至关重要的角色。

为什么 Atlas 机器人需要仿真？

在进行任何物理实验之前,研究人员都会在仿真环境中进行大量的测试和优化，这主要基于以下几个原因：

1. 安全第一：让价值数百万美元的 Atlas 机器人尝试一个高风险动作（如后空翻），如果直接在现实世界中测试，一次失败就可能导致机器人严重损坏，在仿真中，即使“摔碎”了，也只是几秒钟的重新加载。
2. 成本效益：仿真计算的成本远低于维修或重建一个实体机器人的成本，研究人员可以无限制地尝试各种参数组合和算法，而无需担心硬件损耗。
3. 速度与迭代：在仿真中，可以加速时间流逝，一天可以模拟几个月甚至几年的运行数据，这极大地加快了算法的迭代和优化周期。
4. 数据收集与评估：仿真环境可以轻松生成海量的测试数据，用于评估算法的性能、鲁棒性和泛化能力，研究人员可以精确控制环境变量（如地面摩擦力、障碍物位置等），进行系统性的实验。
5. 探索极限：仿真允许研究人员探索在现实世界中过于危险或不可能的场景，例如在极端地形上奔跑或执行复杂的连续动作组合。

Atlas 机器人仿真的核心技术

要实现一个高精度的 Atlas 仿真，需要整合多个领域的尖端技术：

物理引擎

这是仿真的核心,负责模拟机器人在世界中的运动、受力、碰撞等。

• 功能：计算重力、关节扭矩、地面反作用力、碰撞检测与响应等。
• 重要性：物理引擎的保真度直接决定了仿真结果的可信度，如果物理模拟不准确，在仿真中训练好的控制器拿到真机上很可能完全失效。
• 常用引擎：
  • MuJoCo：一个专门用于机器人仿真的物理引擎，以其高精度和计算效率而闻名，是学术界和工业界的热门选择。
  • Bullet Physics：另一个广泛使用的开源物理引擎，功能强大，支持多种刚体和软体模拟。
  • Gazebo / Ignition Gazebo：ROS 生态中常用的仿真平台，底层可以集成多种物理引擎（如 ODE, Bullet, Simbody）。
  • NVIDIA Isaac Sim：基于 Omniverse 构建的新一代机器人仿真平台，提供逼真的渲染和物理模拟。

机器人建模

建立一个与真实 Atlas 几何结构和物理属性完全一致的数字模型。

• 几何模型：精确的 3D 模型，定义了机器人每个部件的形状、尺寸和质量分布。
• 运动学模型：定义了机器人的关节结构（自由度）、连杆长度等，用于计算正向和逆向运动学。
• 动力学模型：定义了每个连杆的质量、质心位置、惯性张量等物理属性，这些是物理引擎进行精确计算的基础。
• 传感器模型：模拟机器人的传感器，如IMU（惯性测量单元）、关节编码器、激光雷达、摄像头等，传感器模型会向控制器提供带有噪声和延迟的“感知数据”，使其更接近真实情况。

控制算法与强化学习

仿真的最终目的是训练和控制机器人。

• 传统控制：研究人员会使用模型预测控制、全身控制等经典方法在仿真中验证和优化其控制策略。
• 强化学习：这是目前最前沿和最激动人心的应用方向，通过在仿真环境中设置一个奖励函数，让智能体通过不断“试错”来学习最优的控制策略。
  • 案例：Atlas 的后空翻就是通过强化学习在仿真中学会的，研究人员定义了“成功完成空翻”的奖励，然后让机器人在仿真中进行了数百万次的虚拟跳跃和翻转尝试，最终找到了成功的动作序列。

Atlas 机器人仿真的典型应用场景

1. 动作开发与学习：如前所述，复杂的体操动作（后空翻、360度旋转等）首先在仿真中通过强化学习进行预训练。
2. 步态规划与优化：在仿真中测试不同地形（平地、斜坡、碎石路）上的步态，优化能量消耗和稳定性。
3. 故障诊断与恢复：模拟机器人可能遇到的各种故障（如一个关节失灵），并训练控制器如何在这种情况下安全地停止或恢复平衡。
4. 人机交互测试：在仿真中模拟与人类的协作或避让场景，训练机器人的社交反应能力。
5. 硬件在环：将机器人的真实控制系统接入仿真环境，仿真提供虚拟世界和传感器数据，而机器人的“大脑”（实时控制器）进行决策，其指令驱动仿真中的机器人模型，这是一种介于纯仿真和纯实物测试之间的有效方法。

挑战与局限性

尽管仿真非常强大,但它与现实世界之间仍然存在“现实差距”（Reality Gap）：

1. 物理模型不完美：任何物理引擎都是对真实世界的近似，轮胎与地面的摩擦力模型、材料的弹性、空气阻力等细节难以完全精确模拟。
2. 传感器噪声差异：仿真中的传感器噪声通常是理想化的、静态的，而真实传感器的噪声是动态的、复杂的，且可能随时间和温度变化。
3. 硬件延迟与不确定性：真实的电机、驱动器和通信链路存在延迟和不确定性，而仿真中的执行通常是瞬时和完美的。
4. 环境不可预测性：真实世界的环境是复杂且不可预测的（如突然的风、地面湿滑、光照变化），而仿真环境往往是可控和静态的。

为了缩小这个差距,研究人员采用了域随机化等策略，即在仿真中随机化各种物理参数（质量、摩擦力、重力、传感器噪声等），使训练出的控制器对各种不确定性都更加鲁棒。

如何开始 Atlas 机器人仿真？

对于大多数研究者和爱好者来说,直接获取 Atlas 的精确模型和数据是不可能的，但我们可以从开源的替代方案入手：

1. 使用开源机器人模型：

   • ANYmal：一个四足机器人，有非常成熟的开源模型和仿真环境，常被用作 Atlas 的研究替代品。
   • Unitree Go1 / A1：消费级四足机器人，社区提供了丰富的 ROS 和仿真支持。
   • Tianbot Go1：与 Unitree Go1 类似，同样有良好的生态。

2. 仿真平台选择：

   • Gazebo + ROS：经典组合，教程丰富，适合学习机器人学和仿真基础。
   • Isaac Sim：功能强大，提供逼真的渲染和物理，特别适合需要高保真视觉的场景（如训练视觉导航）。
   • PyBullet：一个集成了物理引擎和 Python API 的强大工具，特别适合强化学习研究，许多 RL 算法库（如 RLlib, Stable Baselines3）都能很好地与它集成。

3. 学习资源：

   • NVIDIA Isaac Lab：一个基于 Isaac Sim 的开源强化学习框架，提供了大量预置的四足机器人任务和环境，是入门四足机器人 RL 的绝佳选择。
   • GitHub：搜索 "quadruped simulation reinforcement learning"，可以找到大量开源项目和学习代码。
   • 在线课程：Coursera、Udacity 等平台上有关于机器人学和强化学习的课程。

Atlas 机器人的仿真是一个集成了高精度物理建模、先进控制理论和人工智能（尤其是强化学习）的复杂系统工程，它不仅是波士顿动力公司研发 Atlas 的核心工具，也为整个机器人领域的发展提供了宝贵的经验和范式，对于希望进入该领域的研究者来说，从开源的四足机器人模型和成熟的仿真平台入手，是迈向 Atlas 级别机器人研究的第一步。
