DIY无人机全图解指南：从零到一飞翔

DIY无人机是一项极具乐趣和挑战性的项目，它不仅能让你深入了解无人机的飞行原理，还能在完成后获得无与伦比的成就感,这份指南将带你走过从准备工具到最终飞行的全过程。

第一部分：核心组件与准备工作

在开始之前，你需要准备好所有必需的“积木”，就像做菜需要食材一样,DIY无人机需要以下核心部件。

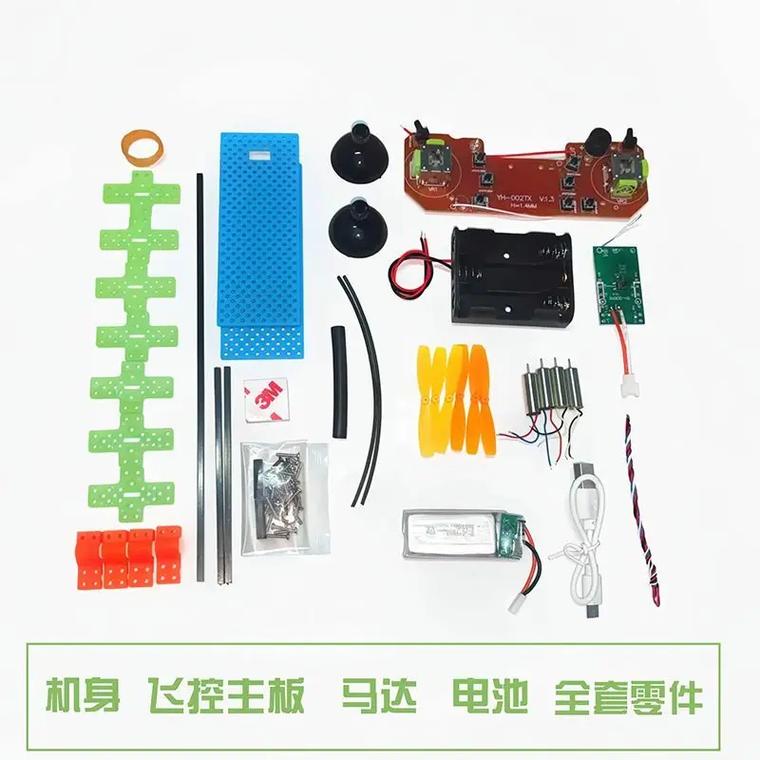

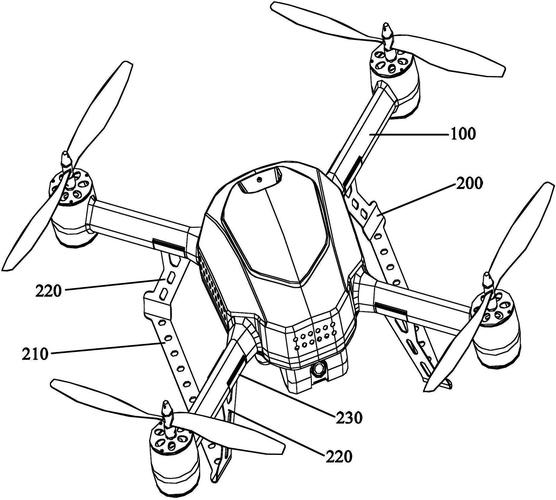

核心组件清单

这里是一个典型的四旋翼（Quadcopter）无人机所需的所有零件,附有示意图和简单说明。

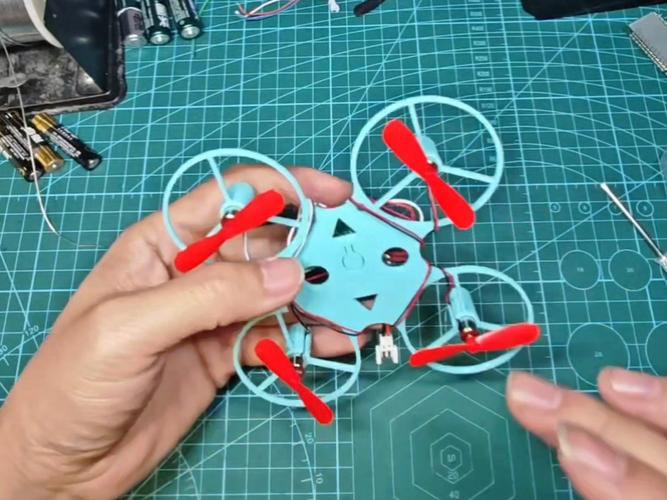

第二部分：DIY组装图解步骤

让我们开始一步步地把这些零件组装起来。

组装机臂和电机

这是最基础的物理结构搭建。

1. 准备机臂：大多数机架是X型或H型的,将4根碳纤臂连接起来。
2. 安装电机：将电机用螺丝固定在机臂的末端。
3. 安装螺旋桨：注意！ 这时先不要安装螺旋桨，以免在后续操作中发生危险,只需确认电机的轴是平的即可。

示意图:

      [电机]
        |
[机臂]--X--[机臂]
        |
      [电机]

(四个角都安装好电机和机臂)

安装电调

电调需要固定在机架上,通常选择在靠近电机但不易被螺旋桨打到的地方。

1. 固定电调：使用双面胶或魔术贴,将4个电调分别贴在机臂内侧或中心板上。
2. 连接电机：从电调引出三根粗线（三相线），连接到对应的电机。注意：三相线没有正负极之分，可以任意连接，如果发现电机反转,只需交换其中任意两根线即可。
3. 连接飞控：从电调引出一根细线（信号线），通常是JST-SH或PH2.0接口,这根线将连接到飞控的电机输出端。

示意图:

      [电机]---[粗线]--->[电调]---[细线]--->[飞控M1]
        |
[机臂]--X--[机臂]       (电调固定在机臂上)
        |
      [电机]---[粗线]--->[电调]---[细线]--->[飞控M2]

(为4个电机和电调重复此操作)

安装飞控

飞控是核心，必须安装在机架的中心,并确保水平。

1. 安装减震球：在飞控和机架之间安装几对“减震球”（如Dampener Balls），这能有效减少电机振动对飞控陀螺仪的干扰,是飞行稳定的关键！
2. 固定飞控：用螺丝将飞控板固定在中心板上。

示意图:

      [机臂]
        |
[机臂]--X--[机臂]
        |
      [机臂]
       /|\
      / | \
   [减震球]
      / | \
   [飞控] <-- 固定在中心

连接其他电子设备

现在连接剩下的所有“大脑”和“感官”。

1. 连接接收机：将接收机插在飞控的“RC”或“PWM”输入端,接收机通过天线接收遥控器的信号。
2. 连接GPS：将GPS模块插在飞控对应的“GPS”接口上，确保GPS天线朝上,没有被遮挡。
3. 连接VTX和摄像头：
   • 摄像头电源接VTX的输入端。
   • VTX的输出端接图传发射天线。
   • VTX的控制线（如SBUS）可以连接到飞控的某个串口,用于在OSD上切换频道。
4. 连接OSD (可选但推荐)：OSD（屏幕显示）板可以叠加电压、飞行模式、信号强度等信息到图传画面上,它通常串联在摄像头和VTX之间。
5. 连接电池：这是最后一步！ 将电池连接到电调的输入端,通常电调输入端是XT60或Deans接口。

示意图 (简化版飞控接口):

      [飞控]
      / | \
   /   |   \
[GPS] [RC] [串口1]
           |
        [VTX/Camera]

布线与理线

一个整洁的机架不仅美观,还能防止电线被螺旋桨打坏。

1. 使用束线带：将所有的电源线（粗线）和信号线（细线）分别捆绑起来。
2. 走向规划：尽量让电线沿着机臂内侧走,并用魔术贴或扎带固定。
3. 避开旋转部件：确保所有电线都远离螺旋桨和电机。

示意图:

      [电机]---[束线带]--->[电调]---[束线带]--->[飞控]
        |                   |
[机臂]--X--[机臂]         (电线被整齐地捆在机臂上)
        |                   |
      [电机]---[束线带]--->[电调]---[束线带]--->[飞控]

第三部分：软件配置与首次飞行

硬件组装完成，但无人机还不会飞，现在需要通过软件给它“写入灵魂”。

安装地面站软件

在电脑上安装飞控厂商配套的地面站软件，Mission Planner 或 QGroundControl。

连接与固件烧录

1. 连接：用USB线将无人机连接到电脑。
2. 加载固件：在地面站软件中，选择正确的飞控型号（如Pixhawk）,并加载最新的固件。
3. 参数设置：这是最关键的一步！你需要配置上百个参数，对于新手，可以：
   • 加载预设：选择一个“多旋翼新手”或“Quadcopter”的预设模板。
   • 关键参数检查：
     • 框架类型：设置为 quad_x (X型四旋翼)。
     • 电机方向：根据你的接线,设置为正确的X型电机旋转方向。
     • 失控保护：设置为“返航并降落”。
     • 电池类型：设置为你的LiPo电池（如4S）。
     • 遥控器类型：设置为你的遥控器协议（如PWM, SBUS, Spektrum等）。

校准

所有无人机出厂后都需要重新校准。

1. 遥控器校准：在地面站中，按照指示将遥控器的油门、副翼等摇杆打到最大和最小位置。
2. 陀螺仪和加速度计校准：将无人机水平放置在桌面上,点击校准按钮。
3. 磁力计（罗盘）校准：非常重要！需要将无人机在空中缓慢地旋转360度（像画一个球），水平翻转360度，再竖直翻转360度,让磁场校准成功。
4. 电调校准：让油门处于最低位置，然后接通电池，听到“哔哔”声后，将油门推到最高，直到再次“哔哔”声,完成校准。

首次试飞（非常重要！）

1. 选择安全场地：找一个开阔、无人的草地。
2. 安全措施：
   • 绑住无人机：用两根皮筋将无人机牢牢绑在草地上,螺旋桨朝上。
   • 仅测试油门：只打开遥控器的油门通道，测试电机是否正常旋转,方向是否正确。
   • 解锁电机：在遥控器上设置一个“解锁开关”（如一个拨杆或三段开关）,起飞前必须拨动此开关。
3. 起飞：
   • 解锁电机。
   • 非常缓慢地推高油门。
   • 观察无人机是否离地后能保持稳定悬停。
   • 如果无人机剧烈晃动或翻滚，立即推低油门降落,检查参数和校准是否正确。

第四部分：常见问题与故障排除

安全第一！

• 永远不要在没有防护措施的情况下,手持启动无人机。
• 永远不要在人多的地方飞行。
• 永远不要在机场、政府机构等禁飞区飞行。
• 锂电池有火灾风险，不要过度充电或刺穿,充完后及时断电。
• 从小油门开始,循序渐进地练习。

祝你DIY顺利,享受亲手创造并驾驭飞行器的乐趣！
