捕食者无人机通信方式

MQ-1“捕食者”是一款经典的“中空长航时”（MALE）无人机，其通信系统是其能够执行远程、持久任务的核心，它的通信方式复杂且多层次，主要围绕“超视距”（Beyond Line of Sight, BLOS）作战需求而设计。

其通信方式可以概括为以下几个关键部分：

核心通信链路：数据链

这是“捕食者”与地面控制站之间最主要的“生命线”，负责传输飞行控制指令、传感器数据和遥测信息，它是一个双向的、加密的通信链路。

主要数据链：C波段视距链路

• 用途：这是“捕食者”最基础、最直接的通信方式，当无人机起飞、降落或执行近距离任务时，直接与地面站进行通信。
• 工作原理：使用C波段（通常在4-8 GHz范围内）的无线电频率，由于是视距通信，信号会受到地球曲率的限制，通信距离通常在100-200公里左右，具体取决于天线高度和功率。
• 应用场景：
  • 起飞和降落：这是最关键的阶段，需要高带宽、低延迟的可靠通信。
  • 战区近场操作：当无人机已飞抵目标区域上空，但尚未完全依赖卫星通信时，可以使用视距链路与前方部署的战术地面站进行通信，减轻卫星带宽压力。

超视距数据链：Ku波段卫星通信链路

这是“捕食者”实现全球部署和长时间滞空的关键，当无人机飞出视距范围后，它必须通过卫星与远在万里之外的地面控制站通信。

• 用途：实现全球范围内的远程控制和数据传输。
• 工作原理：
  1. 上行链路：地面控制站将指令通过一个大型“碟形天线”（天线口径通常在5米以上）发送到地球同步轨道上的军用通信卫星（如美国的DSCS、WGS卫星）。
  2. 卫星转发：卫星接收到信号后，将其放大并转发给正在飞行的“捕食者”无人机。
  3. 下行链路：无人机上的卫星通信天线接收到卫星信号，解调出控制指令，无人机将侦察到的高清视频、红外图像和其他传感器数据打包，通过上行链路发送给卫星，再由卫星转发回地面控制站。
• 波段：主要使用Ku波段（12-18 GHz），因为Ku波段天线尺寸相对较小，更适合安装在无人机上。
• 特点与挑战：
  • 延迟高：信号需要经过“地面站 -> 卫星 -> 无人机”和“无人机 -> 卫星 -> 地面站”的长距离传输，存在显著的通信延迟（通常为1-2秒），这使得无人机不能进行复杂的实时空中格斗，但足以执行侦察和定点打击任务。
  • 带宽有限：卫星通信链路带宽是宝贵的战略资源，早期的Ku波段链路下行带宽可能只有1-2 Mbps，主要用于传输压缩后的视频，这意味着地面站无法同时观看多个高清视频流。
  • 易受干扰：卫星信号虽然覆盖广，但其下行信号相对较弱，容易被敌方的电子战设备进行干扰。“捕食者”的卫星通信链路通常具备跳频和加密功能以提高抗干扰能力。

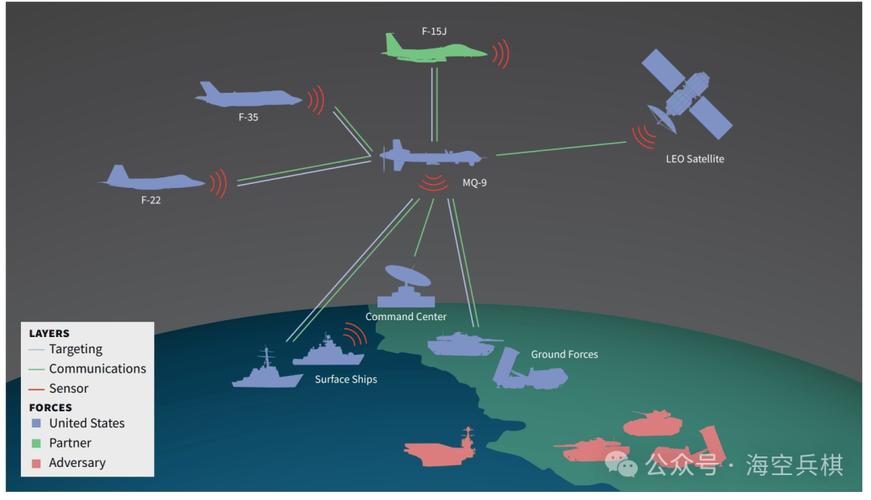

传感器数据链：Link 16 和其他数据链

除了主数据链,“捕食者”还需要与其他军事平台（如预警机、战斗机、地面部队）共享信息。

• Link 16 数据链：
  • 用途：这是北约标准的战术数据链，用于实现“网络中心战”，通过Link 16，“捕食者”可以将侦察到的目标信息（位置、图像等）实时分发给友军，例如E-3“望楼”预警机、F-16战斗机或地面指挥中心。
  • 特点：Link 16采用TDMA（时分多址）技术，是一种抗干扰能力很强的加密数据链，但它传输的不是视频流，而是简短的战术消息报告（J-Series Messages），如目标位置、状态等，这大大减轻了卫星和视距链路的负担。

其他通信方式

• 备用/低速率链路：除了主要的C/Ku波段链路，“捕食者”还可能配备一些UHF/VHF波段的备用通信设备，这些链路速率较低，但穿透性较好，可以在某些复杂电磁环境下或作为应急备份使用。
• 语音通信：虽然主要依靠数据链，但在特定情况下，飞行员也可能通过一个独立的、加密的语音信道与地面站或其他机组人员进行通话。

通信方式的特点与演变

演变趋势：

随着技术发展,特别是“捕食者”的后继者“MQ-9收割者”以及更先进的无人机，其通信能力有了质的飞跃：

1. 带宽爆炸式增长：通过使用更先进的卫星（如WGS）和编码技术，下行带宽已从早期的Mbps级别提升到数十甚至上百Mbps，可以同时传输多路高清视频。
2. 延迟降低：虽然物理延迟无法消除，但通过优化数据处理和路由，端到端的延迟感知有所改善。
3. 抗干扰能力增强：采用更先进的自适应波形、跳频和功率控制技术，以应对日益复杂的电子战环境。
4. 网络化与融合：无人机本身不再是信息孤岛，而是作为网络中的一个关键节点，能够无缝接入联合战术无线电系统和更广泛的军事网络。

“捕食者”无人机的通信方式是一个以卫星通信为骨干、视距通信为补充、战术数据链为延伸的复杂系统，它成功地将一个远程平台变成了一个能够与全球指挥中心和前线部队实时连接的“空中传感器”。
