工业机器人造型设计有哪些核心要点？

功能与性能导向

这是机器人造型设计的基石,所有美学设计都必须服务于功能。

1. 结构与负载能力

   • 要点：机器人的臂展、自由度、负载能力和运动精度直接决定了其结构和形态，大负载机器人需要更粗壮的连杆、更坚固的关节和更大的基座，造型上会显得厚重、稳定。
   • 设计体现：通过体块感和力量感来表现，连杆和关节的截面尺寸、加强筋的设计等，都是为了在保证刚性的前提下,优化材料使用和运动动力学。

2. 运动范围与可达性

   • 要点：机器人的工作范围（球形包络面）是其核心功能，造型设计不能妨碍其运动,同时要引导用户直观地理解其工作范围。
   • 设计体现：关节的设计要清晰，让操作者能预判其运动轨迹，一些设计会在手臂末端或基座用视觉引导线（如灯光或色块）来标示安全工作区域。

3. 线缆与管路管理

   • 要点：动力线、信号线、气管等内部走线是机器人内部最复杂的部分，杂乱的线缆会影响美观、增加故障风险,并可能在运动中发生干涉。
   • 设计体现：优秀的造型会将线缆和管路完美隐藏在机器人手臂的内部通道或外部拖链中，手臂外壳的分缝线设计往往就是为这些通道服务的，要做到“见缝不见线”。

人机交互与安全性

机器人是与人类协同工作的,其造型必须优先考虑人的安全和体验。

1. 安全防护设计

   • 要点：这是重中之重，造型需要将危险源（如高速运动的关节、锋利的边缘、高温部件）有效隔离。
   • 设计体现：
     • 圆角与倒角：所有外壳的边缘都采用大半径圆角处理,避免碰撞时对人造成伤害。
     • 内置式传感器：将碰撞传感器、安全激光扫描器等无缝集成到外壳中,而不是生硬地外挂。
     • 物理防护：在需要的地方设计可拆卸的安全防护罩,其形态与机器人本体协调统一。

2. 直观性与可读性

   • 要点：操作员需要快速理解机器人的状态（运行、待机、故障）和操作方式。
   • 设计体现：
     • 状态指示灯：使用不同颜色（如绿色=运行，黄色=待机，红色=故障）和位置的LED灯,让状态一目了然。
     • 人机工程学：急停按钮、示教器接口等关键部件的位置设计符合人体工学,易于触及和操作。
     • “前脸”设计：机器人通常有一个朝向操作者的“前脸”，上面集成了最常用的信息显示和接口,形成一个视觉焦点。

3. 亲和力与减少压迫感

   • 要点：在协作机器人或人机共融场景中，冰冷的金属机械臂会给人类带来心理压力,造型需要通过设计语言来削弱这种压迫感。
   • 设计体现：
     • 有机形态：使用流线型、非对称的曲线，模仿生物形态（如天鹅颈、象鼻），让机器人看起来更“友好”。
     • 材质与色彩：使用哑光、磨砂等柔和的材质，或搭配部分软性材质包裹，色彩上避免全冷色调，可以加入白色、浅灰等暖色系。

美学与品牌识别

机器人是“工厂的明星”,其造型是企业品牌和技术实力的直接展示。

1. 形态语言

   • 要点：机器人的整体形态应该传递出一种核心气质，如“精密”、“高效”、“强大”或“灵活”。
   • 设计体现：
     • 极简主义：通过简洁的几何体（圆柱、立方体）组合，强调功能性和纯粹感，常见于高精度、高速度的SCARA或Delta机器人。

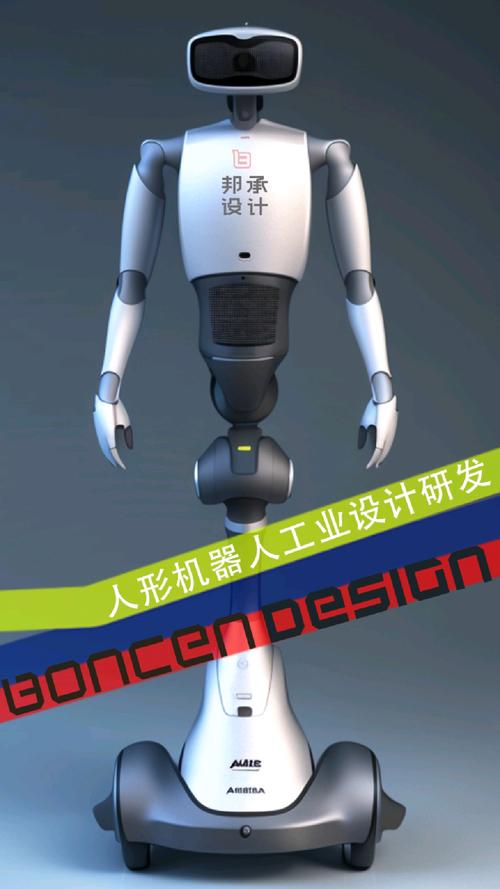

     • 仿生主义：模仿生物的结构和运动方式，形态更具动感和生命力,常见于协作机器人。
     • 力量感：通过体块的穿插、肌肉感的线条和坚固的基座，塑造出强大的视觉冲击力，常见于大型搬运、焊接机器人。

2. 色彩与材质

   • 要点：色彩和材质是塑造个性和传递品牌信息最直接的手段。
   • 设计体现：
     • 工业标准色：经典的安全黄、科技灰、专业黑是主流，传达可靠、专业的形象。

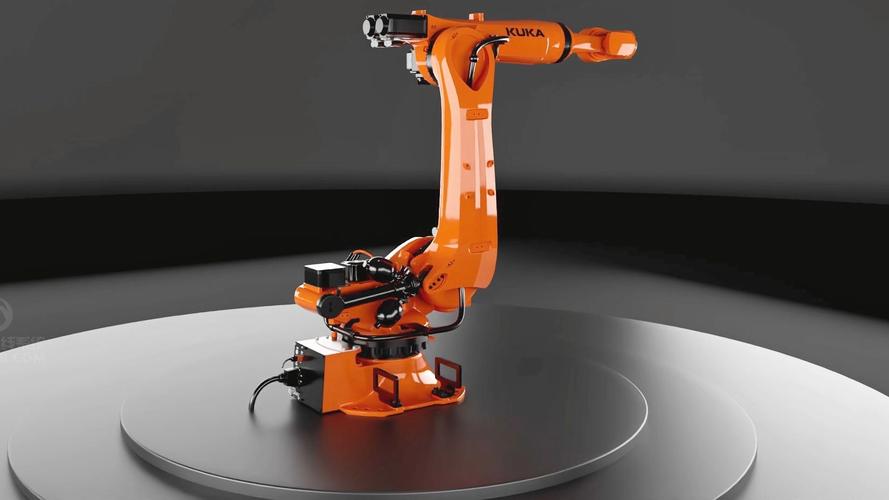

     • 品牌色：将企业VI（视觉识别系统）中的主色调应用到机器人上，如发那科的橙色、库卡的橙色、安川的蓝色,形成强烈的品牌烙印。

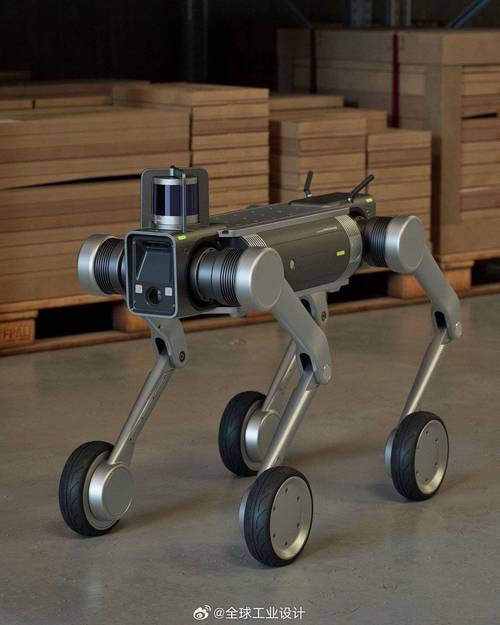

     • 材质对比：使用金属拉丝、阳极氧化、喷砂等不同工艺处理外壳，形成质感的对比，提升视觉层次感，主体用哑光金属,细节用亮色塑料或高光金属点缀。

3. 细节设计

   • 要点：魔鬼在细节中，螺丝孔、接缝、Logo的放置等细节决定了产品的最终质感。
   • 设计体现：
     • 隐藏式螺丝：使用沉头螺丝或卡扣结构，将固定件隐藏起来,保持外壳的完整性。
     • 精密分缝：外壳之间的接缝宽度均匀、平整,体现了制造工艺的精度。
     • 品牌Logo：Logo的放置应巧妙且醒目，通常位于“前脸”或基座的视觉中心位置。

制造与成本

再好的设计，如果不能经济、可靠地制造出来,也只是空想。

1. 可制造性

   • 要点：复杂的曲面虽然美观，但会大大增加模具成本和制造难度,造型设计需要权衡美学与成本。
   • 设计体现：多使用规则的几何面和平面，便于进行钣金、注塑和CNC加工，曲面的使用应恰到好处,集中在视觉焦点区域。

2. 模块化与可维护性

   • 要点：工业机器人需要维护和维修,好的造型设计应便于拆装和更换部件。
   • 设计体现：外壳设计成模块化的组件，通过少量螺丝或卡扣即可快速打开，维修口盖板的设计应与整体风格统一,避免使用廉价的补丁式设计。

一个成功的工业机器人造型,是以下几点的完美平衡：

• 形式追随功能：一切造型都必须服务于其核心的机械性能。
• 设计以人为本：安全性、易用性和亲和力是与人共存的基石。
• 美学彰显品牌：独特的形态、色彩和细节是企业无声的代言人。
• 落地务实可行：在保证设计质量的前提下,兼顾制造成本和维护便利性。

优秀的机器人造型不仅能高效地拧螺丝、焊接或搬运，还能在工厂里成为一个值得信赖、赏心悦目的“可靠伙伴”。
