无人机在工程上的应用

核心优势：为什么无人机在工程中如此重要？

在深入具体应用前,先理解其核心优势：

• 高效率：大幅缩短数据采集时间，传统人工数天的工作，无人机可能只需几小时。
• 高精度：搭载高分辨率相机、激光雷达等传感器，可获取厘米级甚至毫米级的精准数据。
• 高安全性：替代人员进入危险区域（如高空、陡峭、有毒、塌方等），保障人员安全。
• 低成本：相比传统测绘（如全站仪、有人机航测），无人机运营成本和维护成本更低。
• 数据可视化：生成的三维模型、正射影像、点云等数据，直观易懂，便于多方沟通和决策。

工程项目全生命周期中的应用

无人机技术贯穿了工程项目的“设计-施工-运维”三大阶段。

规划设计阶段

在项目启动前,无人机主要用于获取场地的原始数据，为设计提供精准依据。

1. 地形测绘与场地勘察

   • 应用：快速获取项目区域的高精度数字高程模型、数字表面模型和正射影像图。
   • 价值：
     • 土方量计算：精准计算挖填方量，为预算和施工计划提供依据。
     • 选址分析：分析地形地貌，辅助确定最佳建筑布局、道路走向和管线路径。
     • BIM建模基础：为建筑信息模型提供真实、准确的地形数据。

2. 可行性研究与环境评估


   （图片来源网络，侵删）
   • 应用：大范围快速巡测，收集区域环境数据。
   • 价值：评估项目对周边环境（如植被、水体、野生动物栖息地）的影响，制定环保措施。

3. 既有建筑/设施扫描

   • 应用：对老旧建筑、桥梁、历史古迹等进行三维激光扫描或摄影测量。
   • 价值：
     • 改造与加固设计：生成精确的BIM模型，用于结构分析和改造设计。
     • 数字化存档：为珍贵文化遗产建立永久性的数字档案。

施工建造阶段

这是无人机应用最广泛、价值最凸显的阶段，主要用于监控进度、保证质量和控制成本。

1. 施工进度监控

   • 应用：定期（如每周/每月）对施工现场进行航拍，生成不同时期的三维模型和正射影像。
   • 价值：
     • 进度对比：通过叠加不同时期的数据，直观展示土方开挖、结构封顶等工作的进展，与计划进行对比。
     • 问题发现：快速发现施工延误、材料堆放混乱、安全隐患等问题。

2. 质量控制与验收


   （图片来源网络，侵删）
   • 应用：
     • 土方验收：通过高精度模型，精确计算已完成土方的实际体积，与工程量清单核对。
     • 结构尺寸复核：对已完成的结构（如梁、柱、墙面）进行扫描，检查其尺寸、位置、平整度是否符合设计要求。
     • 焊接与装配检查：对钢结构等关键节点进行高清拍照，检查焊接质量。
   • 价值：将传统抽检变为“全检”，大幅提升质量验收的客观性和准确性，减少返工。

3. 安全管理

   • 应用：
     • 高空巡检：替代人工检查脚手架、高支模、塔吊等高危设施的安全状况。
     • 违章识别：通过影像识别技术，自动发现工人未佩戴安全帽、高空抛物、现场违规动火等安全隐患。
     • 应急响应：发生事故时，快速勘察现场，为救援决策提供实时航拍画面。
   • 价值：将安全隐患扼杀在摇篮中，有效降低事故率。

4. 物料管理

   • 应用：对现场的砂石、钢筋、预制构件等物料进行体积估算和盘点。
   • 价值：实时掌握物料库存，防止浪费和盗窃，优化采购计划。

运营维护阶段

项目建成后,无人机在设施的长期健康监测和资产管理中发挥关键作用。

1. 基础设施巡检

   • 应用：这是无人机最经典的应用之一。
     • 桥梁：检测桥墩、桥索、桥面的裂缝、锈蚀、混凝土剥落等病害。

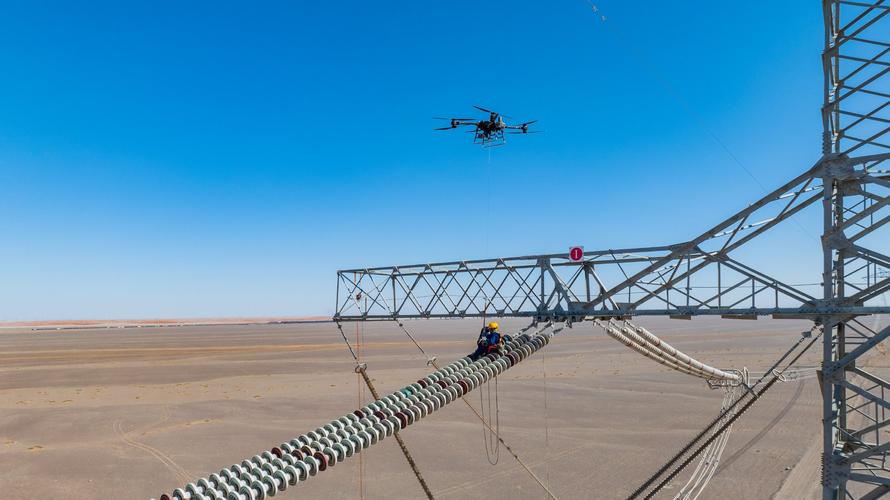

     • 电网：沿输电线路飞行，检查绝缘子破损、导线异物、树木过近等隐患，无需人工“攀爬”或“停电”。
     • 管道：沿石油、天然气管道飞行，检查管道是否裸露、被压、有无泄漏迹象。
     • 风力发电机：自动或半自动飞行，检查叶片表面损伤、螺栓松动等问题。
   • 价值：实现无人化、自动化巡检，效率提升数十倍，成本大幅降低，且人员安全得到保障。

2. 结构健康监测

   • 应用：定期对大型建筑、大坝、隧道等进行扫描，通过对比不同时期的三维模型，监测其沉降、变形、位移等情况。
   • 价值：实现预防性维护，在结构出现严重问题前进行干预，避免灾难性事故。

3. 资产管理与GIS更新

   • 应用：定期对厂区、园区、城市进行航拍，更新资产信息，并将资产位置、状态等信息录入地理信息系统。
   • 价值：保持资产数据库的现势性，为资产的全生命周期管理提供数据支持。

关键技术与数据成果

无人机的应用离不开其搭载的先进数据处理技术。

• 核心技术：

  • 摄影测量：通过多张二维照片生成三维模型、点云和正射影像。
  • 激光雷达：通过发射激光束直接获取高精度三维点云数据，穿透植被能力强，在森林、矿区等复杂地形优势明显。
  • 倾斜摄影：从多个角度（通常为5个：垂直+4个倾斜）拍摄，生成具有真实纹理的三维模型，可量测、可分析。
  • 热成像：检测设备过热、建筑热能损失、水体温度等。
  • AI与机器视觉：自动识别图像中的裂缝、钢筋、安全帽、烟雾等目标，实现智能化分析。

• 主要数据成果：

  • 正射影像图：具有统一比例尺、无几何变形的平面影像图，用于底图、规划、量算。
  • 数字高程模型/数字表面模型：表示地表高程或包含地表所有要素高程的栅格数据，用于土方计算、坡度分析。
  • 三维点云：由海量三维坐标点组成的数据，用于精确建模、体积计算、变形分析。
  • 实景三维模型：具有真实纹理的三维模型，用于可视化展示、方案汇报、虚拟游览。
  • 报告与数据看板：将分析结果自动生成报告，集成到项目管理平台，实现数据驱动的决策。

典型应用场景举例

面临的挑战与未来趋势

挑战：

• 法规限制：空域管理、飞行许可等法规在不同国家和地区不尽相同，限制了部分场景的应用。
• 技术瓶颈：复杂环境（如强风、电磁干扰）下的飞行稳定性、长续航、传感器精度等仍有提升空间。
• 数据处理：海量数据的处理和分析需要强大的计算能力和专业的软件平台，对人员技能要求高。
• 数据安全：项目数据的保密和安全管理至关重要。

未来趋势：

• 自动化与智能化：无人机将实现全自动航线规划、自动起降、自动充电，并结合AI进行自主数据分析和决策。
• 融合5G与数字孪生：5G网络提供低延迟、高带宽通信，实现无人机实时数据回传和远程控制，无人机采集的数据将作为数字孪生体的“血液”，构建与现实世界同步的虚拟模型，用于全生命周期管理。
• 集群化作业：多架无人机协同作业，覆盖更大范围，完成更复杂的任务，如大面积测绘、大型活动安保等。
• 垂直起降固定翼无人机：结合了固定翼长航时和多旋翼起降灵活性的优势，将成为长距离、大面积工程测量的主流选择。

无人机技术不再是工程领域的“锦上添花”，而是推动行业变革的“核心生产力”，它通过提供前所未有的高效率、高精度、高安全性和低成本数据，正在重塑工程项目的管理模式、工作流程和价值链，随着技术的不断成熟和成本的持续下降，无人机必将成为每一位工程师不可或缺的“标准配置”，为未来的智慧工程和智能建造奠定坚实的基础。
