大疆无人机红外成像系统有何独特优势？

什么是红外成像系统？

我们需要理解基本原理。

• 可见光 vs. 红外光： 我们人眼能看到的光是“可见光”，波长范围大约在380-780纳米，而红外光是波长比红光更长的光（780纳米 - 1毫米），人眼无法直接看到。
• 热成像原理： 任何有温度的物体（绝对零度以上）都会向外辐射红外线，辐射的能量与物体自身的温度直接相关。红外成像系统（热成像仪）的核心部件是一个特殊的传感器，叫做微测辐射热计，它不发射任何光线，而是被动地接收物体发出的红外辐射，并将其转换成电信号，最后通过算法处理成一个我们能看到的热图像。
• 关键概念：温度
  • 热力图： 图像中不同的颜色代表不同的温度，暖色（如红色、橙色、黄色）代表高温区域，冷色（如蓝色、紫色、黑色）代表低温区域。
  • 测温： 系统可以实时测量图像中特定点或区域的温度，并以数字形式显示出来。

大疆无人机红外系统的核心组成部分

大疆的红外解决方案并非单一产品,而是一个由硬件、软件和算法集成的完整系统。

硬件部分

• 红外热成像云台： 这是核心硬件，集成了多个传感器。
  • 红外热成像仪： 负责捕捉红外辐射，生成热图像，大疆通常使用高灵敏度的非制冷氧化钒微测辐射热计。
  • 可见光相机： 用于拍摄清晰的可见光照片或视频，这对于红外图像的融合至关重要。
  • 激光测距传感器： 精确测量无人机与目标之间的距离，这个数据对于测温功能非常关键，因为物体辐射的红外能量会受到大气和距离的影响，距离数据可以帮助算法进行补偿，从而获得更准确的温度读数。
• 无人机平台：

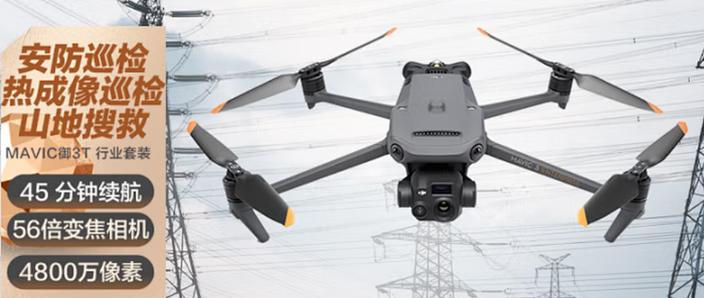

  • Mavic 3T / Mavic 3 Enterprise： 集成了可见光、广角和长焦三摄，其中热成像云台是其核心模块之一。
  • Matrice 30 / M30T： 小型、坚固的行业级无人机，集成了广角、变焦和热成像云台，适用于巡检、安防等场景。
  • Matrice 350 RTK + H20T / H20N： 行业旗舰级平台，可以挂载H20T云台（集成广角、变焦、热成像和激光测距）或H20N（夜视版，热成像效果更优）。
  • Matrice 30 Series / M30 Series： 同样集成了热成像功能，设计紧凑，适合快速部署。

软件与算法

大疆红外系统的强大之处在于其强大的软件支持。

• 红外与可见光图像融合： 这是最核心、最实用的功能之一，系统会将红外热图像和可见光图像智能地叠加在一起，你可以在屏幕上同时看到目标的轮廓（来自可见光）和温度分布（来自红外），解决了纯热图像“看不清细节”的痛点。
• 精准测温与报警：
  • 点测温： 点击屏幕上的任意一点，即可读取该点的实时温度。
  • 区域测温/最高/最低温度追踪： 可以划定一个区域，系统会自动追踪并显示该区域内的最高或最低温度点，这对于设备巡检（如查找过热的电机接头）至关重要。
  • 温度报警： 可以设置一个或多个温度阈值，当监测到的温度超过设定值时，系统会自动发出声音和视觉警报，提醒操作员。
• 智能场景模式：
  • 巡检模式： 针对电力线路、风力发电机、太阳能板等设备，提供半自动化的巡检航线和数据分析工具。
  • 搜索模式： 优化热灵敏度，用于在复杂环境中（如夜间、浓雾、树林）搜索人员或目标。
  • 测绘模式： 用于生成高精度的热力地图，适用于农业监测、地热勘探等。

主要应用领域

大疆无人机红外系统凭借其“非接触、远距离、实时、可视化”的特点，在众多行业大放异彩。

公共安全与应急救援

• 人员搜救： 在夜间、大雾、茂密森林或废墟中，通过探测人体发出的热量（约37°C）来快速定位失踪人员，效率远超传统搜救方式。
• 消防灭火： 穿透烟雾，观察火源位置、火势蔓延方向，以及寻找被困人员，同时可以检测建筑物内部是否还存在阴火，防止复燃。
• 海上救援： 在广阔的海面上快速落水人员的热信号。

能源与电力巡检

• 光伏电站检测： 快速扫描成千上万块太阳能电池板，通过检测“热点”（因电池片损坏或遮挡导致温度异常升高的区域）来定位故障板，大大提高维护效率。
• 电力线路巡检： 检查输电线路上的接头、绝缘子是否存在异常发热，这些是线路老化、接触不良或即将发生故障的前兆，可有效预防停电事故。
• 风电场检测： 检查风力发电机叶片的表面缺陷（通过摩擦产生的热点），以及机舱、齿轮箱等关键部件的温度是否正常。

建筑与基础设施

• 建筑节能检测： 从外部拍摄建筑墙体，通过检测热量流失区域（温度较低点）来评估房屋的保温隔热效果，找出漏风的缝隙。
• 屋顶漏水检测： 在阳光照射后，屋顶中积水区域因为水的比热容大，温度会比干燥区域低，通过红外图像可以清晰地定位漏水点。
• 桥梁、大坝结构健康监测： 检测混凝土结构内部的异常渗水或空洞（这些区域温度会与周围不同）。

农业与环境监测

• 精准农业：
  • 作物灌溉管理： 通过检测作物的冠层温度来判断其水分状况，缺水的作物蒸腾作用减弱，叶片温度会偏高，从而指导精准灌溉。
  • 病虫害监测： 受到病虫害侵袭的作物，其细胞活性会改变，导致局部温度异常，可以被红外相机提前发现。
• 野生动物调查： 在不惊扰动物的情况下，夜间监测野生动物的活动和种群数量。
• 水体监测： 检测水体中的温度分层，或发现排污口异常排放的温水。

安防与监控

• 周界安防： 24小时不间断监控，在夜间或恶劣天气下，发现非法入侵的热源目标（如人员、车辆）。
• 大型活动安保： 对人群进行宏观热力监控，及时发现异常聚集或骚乱。

代表性产品对比

选购与使用注意事项

1. 分辨率： 分辨率越高，图像越清晰，能分辨更小的温差和更小的目标，640x512的图像细节远优于320x256。
2. 热灵敏度： 用NETD（噪声等效温差）表示，数值越小，代表相机能探测到的最小温差越小，对微弱热信号的捕捉能力越强，对于搜救等场景，低NETD至关重要。
3. 测温精度与范围： 根据应用需求选择，电力巡检可能需要高精度（±2°C或更高），而搜救对绝对精度要求不高，但对灵敏度要求高。
4. 环境因素： 红外成像会受到环境温度、湿度、雨雪、雾气等影响，在极端天气下，性能会下降。
5. 培训： 正确使用红外系统需要一定的培训，理解热成像的原理、局限性以及如何正确解读热图像，才能发挥其最大效用。

大疆无人机的红外成像系统是一个集成了先进传感器、智能算法和易用软件的强大工具，它将无人机从一个空中“眼睛”变成了一个能“感知温度”的智能平台，极大地提升了各行各业在检测、监控和应急响应方面的效率与安全性，无论是专业的巡检工程师，还是应急救援队伍，它都已成为不可或缺的利器。
