从零开始打造你的Arduino写字机器人：超详细保姆级教程（附代码与清单）

Meta Description: 想亲手制作一个Arduino写字机器人吗？本文提供从硬件选型、组装、电路连接到软件编程、代码调试的完整保姆级教程，附详细零件清单、完整Arduino代码和3D模型文件下载，让你轻松DIY，体验机械臂与编程的完美结合！

引言：当创意遇见科技，你的第一台写字机器人诞生记

你是否曾幻想过,有一台小小的机器人能替你抄写笔记、绘制图案，甚至为你写下专属的祝福语？这并非遥不可及的科幻场景，而是可以通过开源硬件和你的双手实现的创意项目。

我们将一同踏上激动人心的DIY之旅,亲手打造一台基于Arduino的写字机器人，这个项目不仅能让你深入理解机械结构、伺服电机控制等基础知识，更能让你在亲手实践的过程中，收获满满的成就感。

无论你是电子爱好者、编程新手，还是寻找亲子互动项目的家长，这篇“自制Arduino写字机器人”指南都将是你最贴心的伙伴，准备好，让我们开始吧！

第一章：项目概览与核心原理

在动手之前,我们先对整个项目有一个宏观的认识。

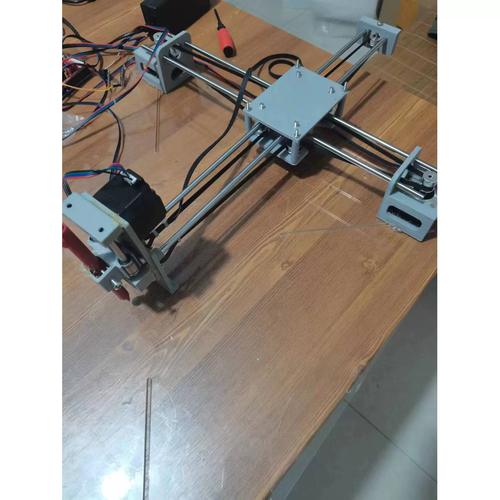

1 我们要做什么？

我们将制作一个由两个或三个舵机控制的简单机械臂,通过精确控制舵机的旋转角度，我们可以让笔尖在XY平面上（或XYZ空间中）移动，从而“画出”预设好的文字和图形。

2 核心工作原理

这个项目的核心是“逆运动学”（Inverse Kinematics）。

• 正运动学：已知舵机角度，计算笔尖的最终位置。
• 逆运动学：已知我们想让笔尖到达的坐标点，反算出每个舵机需要旋转到多少度。

对于我们这个项目,我们主要使用逆运动学，我们告诉机器人“请画一个点(10, 20)”，然后程序会自动计算出两个舵机（A和B）应该分别转到什么角度，从而驱动笔尖到达那个位置。

3 Arduino的角色

Arduino在这里扮演着“大脑”的角色，它接收来自程序的运动指令，通过Servo库精确控制每个舵机的PWM（脉冲宽度调制）信号，实现角度的精准输出。

第二章：准备阶段——零件清单与工具

工欲善其事,必先利其器，以下是制作本项目所需的全部材料，建议在淘宝、京东或AliExpress等平台搜索购买。

1 核心电子元件

2 机械结构材料

• 连杆：亚克力板、轻质木板、或者3D打印的PLA/PETG材料。
• 底座：一块结实平整的木板或亚克力板。
• 螺丝、螺母、轴承：用于固定舵机和连接连杆。

3 工具

• 螺丝刀
• 热熔胶枪
• 尺子、笔
• （可选）3D打印机（用于打印笔夹和连杆）

第三章：动手实践——组装与连接

硬件组装是项目成功的基础,请耐心细致地操作。

1 机械结构组装

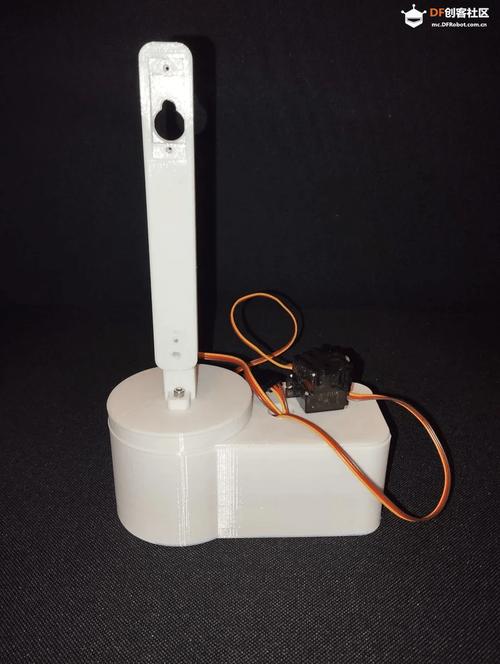

1. 固定底座舵机：将第一个舵机（我们称之为“底座舵机”）用螺丝牢固地固定在底板的中央，这个舵机负责控制整个臂架的左右摆动。
2. 连接第二段连杆：在底座舵机的输出臂上，用螺丝和双面胶/热熔胶固定第二段连杆（大臂）。
3. 安装第二个舵机：在大臂的末端，安装第二个舵机（“肘部舵机”），这个舵机负责控制小臂的上下摆动。
4. 安装笔夹：在小臂的末端，固定上你的笔夹，确保画笔能垂直于纸面。
5. 整体稳固性检查：轻轻晃动机器人，确保所有连接处都足够牢固，没有松动。

2 电路连接

电路连接非常简单,只需将舵机信号线连接到Arduino的PWM引脚上。

• 舵机引线定义：通常为 红线（VCC）、棕/黑线（GND）、黄/橙线（Signal）。
• 连接方式：
  • 底座舵机：
    • Signal -> Arduino 数字引脚 9
    • VCC -> Arduino 5V
    • GND -> Arduino GND
  • 肘部舵机：
    • Signal -> Arduino 数字引脚 10
    • VCC -> Arduino 5V
    • GND -> Arduino GND

⚠️ 重要提示： MG996R这类大扭力舵机在启动和转向时会消耗较大电流，直接从Arduino的5V引取电可能会导致主板不稳定。强烈建议使用外接5V/2A电源，并将电源的GND与Arduino的GND共地连接。

第四章：编程核心——让机器人“思考”

这是项目的灵魂所在,我们将分步编写代码，实现控制功能。

1 环境准备

1. 安装最新版的 Arduino IDE。
2. 将Arduino UNO通过USB线连接到电脑。
3. 在Arduino IDE中，选择正确的“开发板”（Board）和“端口”（Port）。

2 核心代码解析

下面是一个完整的、带有详细注释的示例代码，你可以直接复制到Arduino IDE中使用。

#include <Servo.h> // 引入舵机库
// --- 定义舵机对象 ---
Servo baseServo;  // 底座舵机
Servo elbowServo; // 肘部舵机
// --- 定义引脚 ---
const int BASE_SERVO_PIN = 9;
const int ELBOW_SERVO_PIN = 10;
// --- 定义舵机初始角度 ---
int baseAngle = 90;  // 底座舵机中位
int elbowAngle = 90; // 肘部舵机中位
// --- 定义机械臂的物理尺寸（单位：毫米）---
// 这些值需要根据你实际的机械臂尺寸进行修改！
const float L1 = 80.0; // 大臂长度
const float L2 = 80.0; // 小臂长度
void setup() {
  // 将舵机连接到对应的引脚
  baseServo.attach(BASE_SERVO_PIN);
  elbowServo.attach(ELBOW_SERVO_PIN);
  // 初始化舵机到中位
  baseServo.write(baseAngle);
  elbowServo.write(elbowAngle);
  // 启动串口通信，用于调试
  Serial.begin(9600);
  Serial.println("Arduino Writing Robot Initialized!");
}
void loop() {
  // --- 示例1：画一个正方形 ---
  drawSquare(50); // 边长为50像素的正方形
  // --- 示例2：写一个字母 'A' ---
  // writeLetter('A');
  delay(5000); // 暂停5秒
}
// --- 核心函数：逆运动学计算 ---
// 输入目标坐标 (x, y)，输出两个舵机的角度 (theta1, theta2)
void inverseKinematics(float x, float y, float &theta1, float &theta2) {
  // 计算目标点到原点的距离
  float r = sqrt(x*x + y*y);
  // 检查目标点是否在机械臂可达范围内
  if (r > L1 + L2) {
    Serial.println("Target out of reach!");
    theta1 = baseAngle;
