hexa机器人结构有何独特设计？

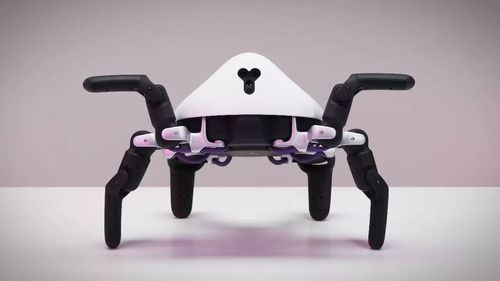

整体结构

六足机器人的身体（躯干）通常被设计成一个稳定的平台，用于安装和支撑所有其他部件，根据其腿部布局，最常见的有两种结构：

a. 对称式结构

这是最经典和最常见的结构,模仿昆虫（如甲虫、蚂蚁）的身体布局。

• 布局：身体两侧各有三条腿，呈对称分布。
• 运动模式：这种结构非常适合实现“三角步态”（Tripod Gait），在移动时，三条腿构成一个支撑三角形，另外三条腿同时摆动前进，然后交替进行，这种步态保证了机器人始终有三条腿着地，提供了极佳的稳定性和负载能力。
• 优点：结构稳定，控制逻辑相对简单，是初学者和专业机器人项目的主流选择。

b. 非对称式结构

这种结构模仿的是蜘蛛的身体布局。

• 布局：身体的一侧有四条腿，另一侧有两条腿，或者呈其他非对称分布。
• 运动模式：步态控制比对称式更复杂，但提供了更多样化的运动姿态，例如更灵活的转向和侧向移动。
• 优点：运动灵活性更高，适合需要复杂动作的场景。

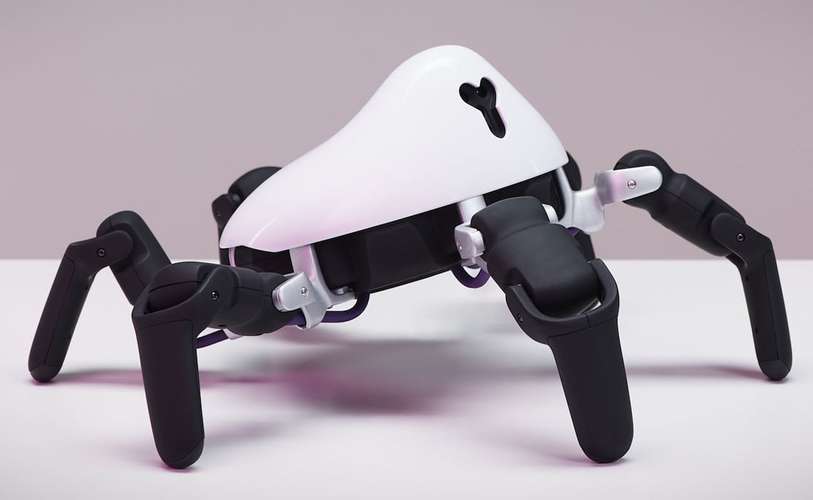

腿部结构

腿部是六足机器人实现运动的核心,每条腿本身都是一个精密的机械连杆系统。

a. 自由度

腿部的自由度决定了它能实现动作的复杂程度,最常见的设计是 3自由度（DOF） 腿。

• 基关节：连接腿部和身体，通常实现 俯仰 和/或 偏航 运动，这个关节决定了腿在水平面上的前后左右摆动。
• 髋关节：连接基关节和大腿，实现 俯仰 运动，这个关节主要控制腿在垂直面上的抬起和放下。
• 膝关节：连接大腿和小腿，通常也实现 俯仰 运动，这个关节主要控制腿的伸缩，实现抬腿高度和步长。

b. 关节类型

• 旋转关节：像人的肩膀或门轴一样，绕着一个固定轴旋转，这是最常见的设计。
• 线性关节：像望远镜一样，通过伸缩来改变长度，这种设计在特定应用中存在，但不如旋转关节普遍。

c. 连杆

• 大腿：连接髋关节和膝关节的较长连杆。
• 小腿：连接膝关节和脚部的较短连杆。
• 材料：通常使用轻质且高强度的材料，如铝合金、碳纤维、工程塑料等，以减轻重量并保证刚性。

执行器

执行器是驱动腿部关节运动的“肌肉”，它们的选择直接决定了机器人的性能。

a. 舵机

• 原理：将电信号转换为精确的角度控制，内部包含电机、减速齿轮、位置传感器和控制电路。
• 优点：
  • 控制简单：通常使用PWM信号即可控制角度。
  • 自带反馈：内置电位计或编码器可以实时反馈位置。
  • 扭矩大：经过减速齿轮增扭，适合驱动腿部关节。
• 缺点：
  • 精度有限：普通舵机精度不如步进电机或伺服电机。
  • 连续旋转：需要特殊型号或进行改装才能实现连续旋转。
  • 重量和体积：高扭矩舵机通常较重。
• 应用：DIY爱好者、教育机器人、中小型六足机器人的首选。

b. 无刷电机 + 驱动器

• 原理：无刷电机本身效率高、功率大，需要配合专用的电子调速器来控制。
• 优点：
  • 高功率密度：提供强大的动力，适合大型或需要高负载的机器人。
  • 高效率：能耗低，发热少。
  • 高精度：配合编码器可以实现非常精确的位置和速度控制。
• 缺点：
  • 控制复杂：需要复杂的驱动电路和控制算法（如FOC磁场定向控制）。
  • 成本高：电机、驱动器和编码器的成本远高于舵机。
  • 需要额外传感器：通常需要外接编码器来实现闭环控制。
• 应用：专业级、大型、高性能的六足机器人，如波士顿动力的Spot。

c. 步进电机

• 原理：将电脉冲信号转换为精确的角位移，每接收一个脉冲就转动一个固定的步距角。
• 优点：
  • 开环控制：在不需要高负载的情况下，可以精确控制位置而无需反馈传感器。
  • 成本低：比无刷电机系统便宜。
• 缺点：
  • 容易失步：在负载过大或速度过快时可能会丢失步数，导致定位不准。
  • 噪音和振动：运行时噪音较大。
  • 效率较低：不如无刷电机。
• 应用：一些对成本敏感但对精度有一定要求的项目。

控制系统

控制系统是机器人的“大脑和神经系统”，负责处理信息、做出决策并指挥执行器动作。

a. 主控制器

• 功能：运行核心控制算法，如逆运动学、步态规划、平衡控制等。
• 常见平台：
  • Arduino：简单易用，适合初学者和中小型项目。
  • STM32：性能更强，资源更丰富，适合复杂的项目。
  • 树莓派：性能强大，可以运行Linux和ROS（机器人操作系统），适合需要视觉处理、高级AI算法的复杂项目。
  • Jetson Nano/Xavier：NVIDIA的AI平台，专为机器人视觉和AI计算设计。

b. 驱动电路

• 功能：将主控制器发出的低压、低电流控制信号（如PWM、串口指令）转换为执行器（特别是无刷电机）所需的高压、大电流驱动信号。
• 类型：
  • 舵机驱动板：如PCA9685，可以同时控制多个舵机。
  • 电机驱动器：如无刷电机的ESC（Electronic Speed Controller）。

c. 传感器

传感器为机器人提供感知外部环境和自身状态的能力。

• IMU (惯性测量单元)：必不可少，包含加速度计和陀螺仪，用于测量机器人的姿态（俯仰、滚转、偏航），是实现动态平衡的关键。
• 关节编码器：安装在电机或关节处，提供精确的关节角度反馈，用于闭环控制。
• 力/力矩传感器：安装在脚部，可以感知地面反作用力，实现更柔顺的步态和力控交互。
• 摄像头、激光雷达：用于环境感知、路径规划和避障。

电源系统

• 功能：为所有电子元件和执行器提供能量。
• 类型：
  • 锂电池：最常用的选择，如18650、21700电池组或专用的机器人电池包，能量密度高，提供稳定电压。
  • 供电管理：需要电池管理系统来保护电池，以及电压转换模块（如降压模块）将电池电压（如11.1V）转换为控制器和传感器所需的5V、3.3V等低压电。

一个典型的六足机器人结构示例

一个基于 Arduino 和 舵机 的DIY六足机器人：

1. 身体：3D打印或激光切割的对称式铝合金底盘。
2. 腿部：每条腿有3个旋转关节，由高扭矩的 MG996R 舵机驱动。
3. 执行器：共18个舵机（6条腿 x 3个关节）。
4. 控制：
   • 大脑：Arduino Mega 主板，因为它有足够的I/O口。
   • 神经：一块PCA9685舵机驱动板，通过I2C总线连接到Arduino，可以轻松控制16路PWM信号。
   • 平衡：一个简单的6轴IMU（如MPU6050）连接到Arduino，用于读取姿态数据，实现基本的平衡控制。
5. 电源：一个2S（7.4V）或3S（11.1V）的锂电池组，通过降压模块为Arduino和IMU供电。
6. 软件：在Arduino上编写代码，实现逆运动学算法将身体在空间中的位置和姿态转换为18个舵机的目标角度，并运行步态生成器来协调各腿的运动。

六足机器人的结构是一个高度集成的系统,其设计的核心在于 腿部自由度的配置、执行器的选择以及控制算法的优劣，这些共同决定了机器人的稳定性、灵活性和负载能力。
