AGV机器人运动控制如何实现精准高效？

我将从以下几个方面为您详细解析AGV的运动控制：

1. 核心目标与基本原理
2. 关键组成部分
3. 控制系统的分层架构
4. 核心控制算法
5. 运动模式与场景
6. 挑战与发展趋势

核心目标与基本原理

AGV运动控制的核心目标是：安全、准确、高效、平稳地将AGV从当前位置移动到目标位置。

为实现这一目标,其基本原理可以概括为：

感知 -> 决策 -> 执行 -> 反馈

这是一个典型的闭环控制系统：

• 感知：通过传感器（如激光雷达、视觉摄像头、编码器等）实时获取AGV自身的状态（位置、姿态、速度）以及周围环境的信息。
• 决策：上层控制系统根据任务指令、地图信息和感知数据，规划出一条最优或可行的路径，并计算出下一步的期望运动状态（如速度、转向角）。
• 执行：下层的运动控制器接收到决策指令后，驱动电机（轮毂电机、差速电机等）产生相应的动力，使AGV的底盘运动起来。
• 反馈：编码器等传感器实时监测电机的转速和转向角度，从而得到AGV的实际运动状态，并将这些信息反馈给决策层和执行层，形成闭环，不断修正误差，确保运动精度。

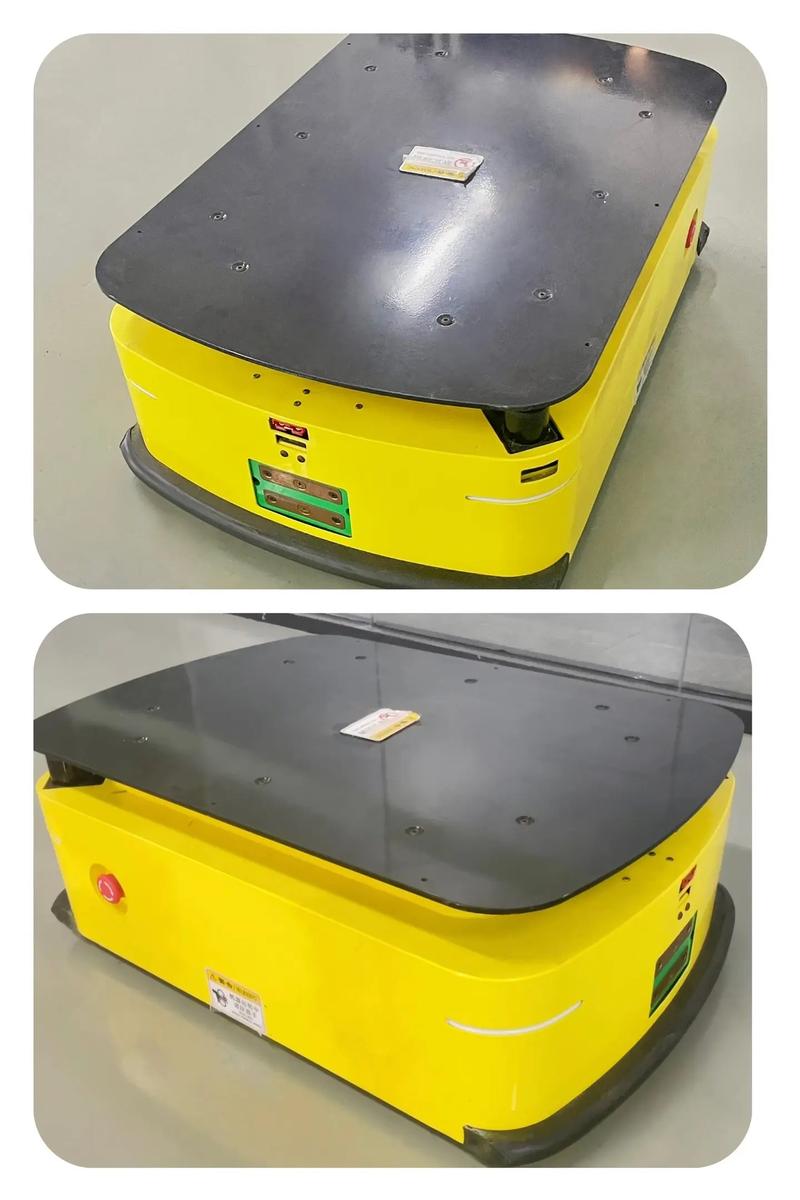

关键组成部分

AGV的运动控制主要由以下几部分硬件和软件构成：

硬件部分：

• 控制器：AGV的“大脑”，通常是工业PC或高性能嵌入式控制器（如ARM-based主板），它负责运行操作系统、上层调度算法、路径规划算法以及运动控制算法。
• 驱动单元：AGV的“腿脚”。
  • 轮毂电机：最主流的方案，每个驱动轮都集成了电机、减速器和编码器，结构紧凑，控制精确，常见的有麦克纳姆轮、全向轮和差速驱动轮。
  • 独立电机+机械结构：如双轮差速驱动，通过两个独立的驱动轮和若干个万向轮实现转向。
• 传感器：AGV的“眼睛”和“触觉”。
  • 定位传感器：用于确定AGV在全局坐标系中的精确位置和姿态。
    • 激光雷达：通过扫描周围环境中的二维码、反光板或自然特征点，进行SLAM（即时定位与地图构建）或定位。
    • 视觉摄像头：通过识别视觉标签（如AprilTag、ArUco）、地面颜色线或自然路标进行定位。
    • 惯性测量单元：测量AGV的加速度和角速度，用于短时间内的姿态估计和航迹推算。
    • 磁条传感器/电磁传感器：传统AGV使用的传感器，通过感应地面埋设的磁条或电缆来引导。
    • GNSS：在室外或大型开放环境中使用，提供全局位置信息。
  • 安全传感器：用于避障和保障人员安全。
    • 激光雷达：用于360度无死角的环境扫描和障碍物检测。
    • 3D ToF相机/深度相机：可以检测障碍物的高度，防止AGV撞到低矮的障碍物或人员腿脚。
    • 安全触边/急停按钮：物理接触式安全装置。
• 编码器：安装在电机上，测量电机转速和转过的角度，是速度闭环和位置反馈的核心部件。

软件部分：

• 实时操作系统：或实时性强的Linux系统，确保控制指令能被及时执行。
• 运动控制算法库：实现速度解算、PID控制等核心算法。
• 定位与建图算法：如SLAM、AMCL（自适应蒙特卡罗定位）等。
• 路径规划算法：如A、D Lite、RRT*等，用于寻找从起点到终点的最优路径。
• 任务调度系统：管理AGV的任务队列，分配任务，避免交通冲突。

控制系统的分层架构

为了实现复杂的控制功能,AGV的控制系统通常采用分层架构，从上到下依次是：

1. 任务管理层

   • 功能：接收来自上层MES（制造执行系统）或WMS（仓库管理系统）的高层指令，如“从A点运输料箱到B点”。
   • 输出：将任务分解为一系列子任务（如：导航到A点、取货、导航到B点、卸货），并生成任务队列。

2. 路径规划层


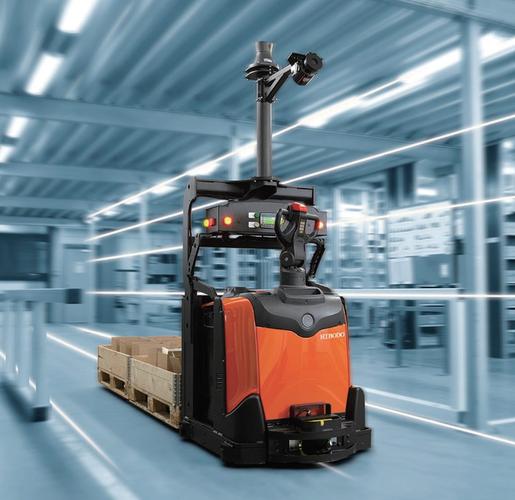

   （图片来源网络，侵删）
   • 功能：根据任务管理层的目标点和AGV当前的实时位置，在全局地图中规划一条最优的无碰撞路径。
   • 输出：一系列的路径点或一条平滑的路径曲线。

3. 运动控制层

   • 功能：这是运动控制的核心层，它接收路径规划层传来的目标路径点，结合定位系统反馈的当前位置，计算出AGV在下一时刻的期望速度和期望转向角，通过控制算法（如PID）将期望值转化为对电机的具体控制指令（如PWM信号）。
   • 输出：发送给驱动单元的电机控制指令。

4. 执行与反馈层

   • 功能：直接与硬件交互。
     • 执行：接收运动控制层的指令，驱动电机转动。
     • 反馈：通过编码器、IMU等传感器实时采集AGV的实际运动数据（线速度、角速度），并反馈给运动控制层，形成闭环，以消除误差，实现精确控制。

核心控制算法

1 运动学模型

这是进行速度解算的基础,以最常见的差速驱动模型为例：

• 输入：左轮速度 Vl，右轮速度 Vr。
• 输出：AGV的线速度 V 和角速度 。
  • V = (Vl + Vr) / 2
  • ω = (Vr - Vl) / L （L 是两个驱动轮轮距）

反之,如果已知期望的线速度 V 和角速度 ，可以反解出左右轮的速度，这就是逆运动学模型：

• Vl = V - (ω * L) / 2
• Vr = V + (ω * L) / 2

这个逆解是运动控制层将AGV整体运动指令分解为两个轮子速度指令的关键。

2 PID控制

PID（比例-积分-微分）是运动控制中最经典、应用最广泛的闭环控制算法。

• 位置环PID：

  • 目标：使AGV精确地到达目标点或沿着预定路径行驶。
  • 输入：期望位置（路径点）与当前位置的误差。
  • 输出：期望的速度或加速度。
  • 在AGV中,通常会使用两个PID控制器：一个控制线速度（跟随路径），另一个控制角速度（消除与路径的横向偏差）。

• 速度环PID：

  • 目标：使AGV的实际速度精确地跟踪运动控制层计算出的期望速度。
  • 输入：期望速度与编码器反馈的实际速度的误差。
  • 输出：控制电机的PWM信号或扭矩指令。
  • 速度环通常比位置环响应更快,作为内环，而位置环作为外环，共同构成一个典型的双闭环控制系统。

3 先进控制算法

对于更高阶的需求,会使用更复杂的算法：

• LQR（线性二次调节器）：一种最优控制方法，可以使AGV的运动更加平稳，能耗更低。
• MPC（模型预测控制）：考虑未来一段时间内的动态行为，通过滚动优化来计算当前的控制指令，非常适合处理有约束（如速度、加速度限制）和需要动态避障的场景。
• 纯追踪算法：一种专门用于路径跟随的算法，尤其适合曲线路径，能生成平滑自然的转向动作，避免“抖动”。
• 滑模控制：对系统参数变化和外部干扰不敏感，鲁棒性强的控制方法。

运动模式与场景

根据AGV的底盘结构和应用场景,其运动模式也不同：

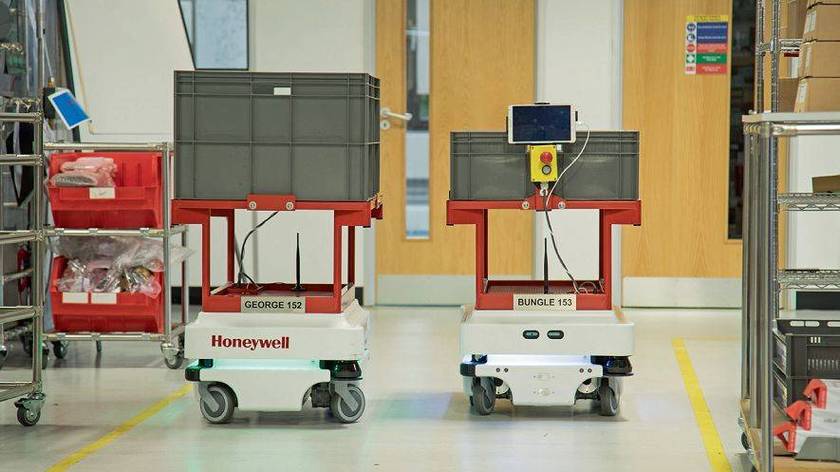

• 差速驱动：

  • 运动：通过左右轮速差实现转向，转弯时会有转弯半径。
  • 场景：结构简单，成本低，适用于在宽阔、路径规整的环境（如仓库主干道）中行驶。

• 麦克纳姆轮/全向轮驱动：

  • 运动：通过控制各个轮毂电机的转速和方向，实现平移、横移、原地旋转等任意方向的自由移动。
  • 场景：对空间要求苛刻的场景，如狭窄通道、需要侧向装卸货的产线、需要精确对接工位的装配线。

• 舵轮转向：

  • 运动：前轮或后轮负责转向，后轮或前轮负责驱动，转弯时，驱动轮和转向轮协同工作。
  • 场景：重载、长距离运输的AGV，稳定性好，承载能力强。

挑战与发展趋势

• 挑战：

  • 多机协同与避碰：在密集AGV环境中，如何高效调度、避免死锁和碰撞。
  • 动态环境适应：如何快速响应临时出现的障碍物（如人员、其他设备）。
  • 高精度定位：在无特征、易混淆的环境中（如货架林立的仓库）保持长期稳定的定位。
  • 运动平稳性：如何实现启停、加减速、转向的极致平稳，避免货物晃动。

• 发展趋势：

  • 智能化与自主化：从“循迹”到“自主导航”，结合AI，让AGV能理解复杂场景，做出更智能的决策。
  • 集群控制：从单机控制到群体智能，实现AGV编队行驶、协同作业，大幅提升物流效率。
  • 柔性化：基于自然导航（SLAM）的AGV部署更灵活，无需改造环境，即插即用。
  • 人机协作：AGV将具备更强的环境感知和预测能力，能够与人类员工在共享空间内安全、高效地协同工作。
  • 云边协同：将部分计算任务（如全局路径规划）放到云端，边缘端（AGV自身）负责实时控制，提升系统的可扩展性和响应速度。

AGV的运动控制是一个精密的系统工程,它通过分层架构将复杂的任务分解，利用运动学模型解算速度，通过PID等控制算法实现闭环反馈，最终驱动执行机构完成精确、平稳的运动，随着AI、5G、云计算等新技术的融入，未来的AGV运动控制将变得更加智能、灵活和高效，成为智能制造和智慧物流的核心驱动力。
