无人机如何革新电力勘测领域？

电力领域勘测无人机：概述

电力领域勘测无人机，特指利用无人机搭载多种传感器（如高清相机、激光雷达、红外热像仪等），对输电线路、变电站、风力发电机、光伏电站等电力设施进行高效、精准、安全的巡检、测绘和分析的技术手段。

它不是简单地用无人机“拍照”，而是集成了航空摄影测量、三维建模、红外热成像、人工智能等多种技术的综合性解决方案。

主要应用场景

无人机在电力领域的应用已经渗透到从规划设计到建设施工,再到后期运维的全生命周期。

输电线路巡检（最核心的应用）

这是无人机电力应用最成熟、最广泛的场景，主要用于替代传统的人工“巡线工”。

• 精细化巡检：


  （图片来源网络，侵删）
  • 可见光巡检： 检查绝缘子是否破损或闪络、金具是否锈蚀或松脱、导线是否有断股、防震锤是否移位、线路通道内是否有超高树木或违章建筑（树障）等。
  • 红外热成像巡检： 通过检测设备的热辐射，发现“发热点”，如导线连接点、耐张线夹、电缆终端等因接触不良或过载导致的异常发热，预防设备故障,这是传统人工巡检难以完成的。
  • 紫外成像巡检： 检测电晕放电现象，通常由绝缘子破损或导线毛刺引起，长期电晕会腐蚀设备,消耗电能。

• 通道巡检：

  • 快速扫描输电线路走廊，生成通道的三维模型，精准测量导线对地、对交叉跨越物（如公路、铁路、其他线路）的安全距离,判断是否存在安全隐患。
  • 自动识别和量化树障，为电网公司提供精准的砍伐依据,避免盲目砍伐。

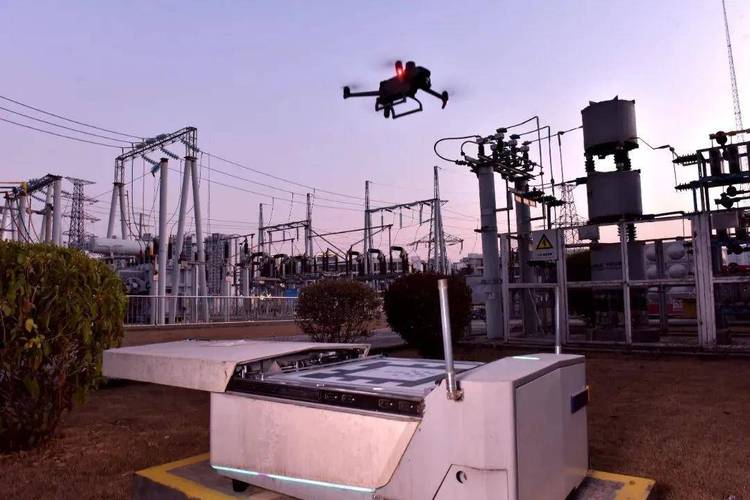

变电站/换流站巡检

变电站内设备密集、带电区域多,传统人工巡检存在安全风险且效率低下。

• 设备表计读取： 无人机搭载高清变焦相机，可以安全、清晰地读取断路器、变压器等设备的油位、气压、温度等仪表读数。
• 设备状态检查： 检查变压器、断路器、隔离开关等设备的外观有无渗漏油、锈蚀、破损等情况。
• 站内三维建模： 对整个变电站进行三维激光扫描或摄影测量，生成高精度数字孪生模型，用于资产管理、规划设计、应急演练等。

风力发电机巡检

风机塔筒高、叶片大，人工攀爬检查不仅危险、效率低,而且对叶片的迎风面检查非常困难。

• 叶片缺陷检测： 无人机搭载高清相机，可以悬停在叶片前后，对叶片进行全方位、无死角的拍照，检查是否存在裂纹、雷击损伤、前缘腐蚀等缺陷，部分专业无人机甚至可以搭载激光雷达进行叶片的三维扫描,以毫米级精度发现微小损伤。
• 塔筒与机舱检查： 检查塔筒焊缝、螺栓是否松动,以及机舱外观状态。

光伏电站巡检

光伏电站面积大、组件数量多,人工巡检耗时费力。

• 热斑检测： 利用红外热像仪，快速扫描整个光伏阵列，发现因组件内部损坏或遮挡而形成“热斑”的异常电池板，及时更换,避免影响整个组串的发电效率。
• 组件缺陷检测： 检查组件是否有隐裂、碎片、污染等问题。

电力规划设计阶段

• 路径规划： 在新建输电线路前，利用无人机对预选路径进行大范围航测，快速生成高精度地形图和数字高程模型，为设计人员提供准确的地形地貌数据，帮助优化线路走向,减少拆迁和土石方量。
• 杆塔选址： 精确测量杆塔位置的坐标和高程,确保其地质和空间条件满足要求。

无人机系统组成

一套完整的电力勘测无人机系统通常包括：

1. 无人机平台：

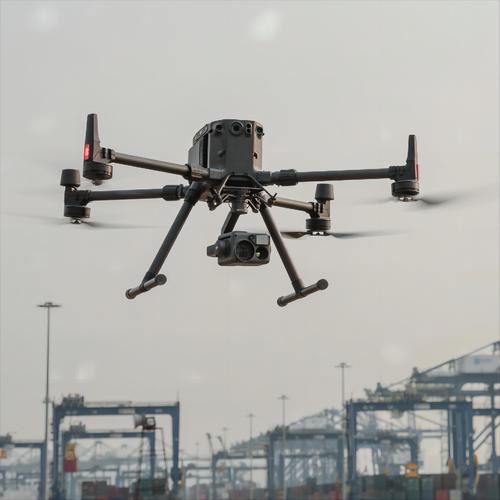

   • 多旋翼无人机： 灵活、悬停稳定，适合精细化巡检、小范围测绘，如大疆的Mavic 3 Enterprise、Matrice 300 RTK等。
   • 固定翼无人机： 飞行速度快、续航时间长、覆盖范围广，适合数百公里长输电线路的通道巡检和大规模地形测绘,常采用垂直起降固定翼。

2. 任务载荷：

   • 可见光相机： 高分辨率、变焦功能,用于细节拍摄。
   • 红外热像仪： 探测温度异常,是预防性维护的关键。
   • 激光雷达： 直接获取高精度三维点云数据，不受光照影响，精度高,适合生成精细的三维模型。
   • multispectral/hyperspectral sensors (多光谱/高光谱传感器)： 用于更复杂的植被分析或环境监测。

3. 地面控制站： 用于航线规划、实时图传、飞行控制和数据记录。

4. 数据处理软件： 这是无人机应用的“大脑”。

   • 摄影测量软件： 如大疆的智图、ContextCapture等，用于将航拍照片处理成正射影像图、数字表面模型、三维模型等。
   • AI智能分析平台： 如大疆的司空2、朗威等，利用人工智能算法自动识别导线异物、绝缘子自爆、杆塔倾斜、树障等缺陷，并生成分析报告,极大提升数据分析效率。

相比传统方式的显著优势

面临的挑战与未来趋势

挑战：

1. 法规限制： 在机场、军事管制区等敏感区域飞行受限,申请审批流程复杂。
2. 续航与气象： 电池续航仍是瓶颈，恶劣天气（如大风、雷雨、冰雪）会影响飞行作业。
3. 数据安全： 传输和存储的电力设施数据涉及国家安全,需要建立严格的数据加密和管理体系。
4. 专业人才： 需要既懂无人机操作，又懂电力专业知识,还会数据分析的复合型人才。
5. 数据处理瓶颈： 无人机产生海量数据，如何高效、智能地处理和分析这些数据，并将其转化为可执行的决策,是当前的一大挑战。

未来趋势：

1. 全自主化与集群化： 无人机将实现从“人控”到“程控”再到“自主”的飞跃，多机集群协同作业，可实现对超长距离线路的快速、全覆盖巡检。
2. 深度融合AI： AI将更深入地应用于数据处理的每一个环节，实现从缺陷识别、严重性评估到生成维修工单的全流程自动化，打造“无人值守”的智能巡检模式。
3. 数字孪生与智能运维： 无人机勘测生成的高精度三维模型将作为“数字孪生”的基础，与实时监测数据（如在线监测装置数据）结合，构建电网的“数字镜像”，实现对电网状态的实时感知、智能预警和仿真推演。
4. 长航时与新能源动力： 氢燃料电池、混合动力等新型能源将逐步应用，解决续航痛点,实现更远距离的作业。
5. 5G/6G与边缘计算： 高速网络将实现无人机超高清图传和实时控制，边缘计算则能让无人机在端侧完成初步数据处理,提高响应速度。

无人机已经成为电力行业勘测与运维的“革命性工具”，它不仅极大地提升了工作效率和安全性，降低了运营成本，更重要的是，它通过获取更全面、更精准的数据，为电网的状态感知、风险预警和智能化决策提供了前所未有的技术支撑，随着技术的不断成熟和成本的持续下降，无人机在电力领域的应用必将更加普及和深入,成为构建新型电力系统不可或缺的一环。
