无人机WiFi图传原理是什么？

核心原理：一个简单的比喻

想象一下,你和你的朋友在两个不同的房间里，你想把一张高清照片传给他。

• 你（无人机）：是发送方，你拿着一张照片（视频图像数据）。
• 你朋友（你的手机/遥控器）：是接收方，他想看到这张照片。
• WiFi：就是你们之间用来传递照片的“无形通道”。

这个传递过程需要几步：

1. 打包：你不能直接把整张照片扔过去，你得把照片切成很多个小块（数据包），并在每个小块上写上地址和序号（封装成数据帧）。
2. 发送：你通过喊话或者某种方式，把这些小块一个一个地发送出去（无线电波发射）。
3. 传输：这些小块通过空气（无线电波传播）飞到你朋友的房间。
4. 接收：你的朋友听到并接收到这些小块（无线电波接收）。
5. 重组：你的朋友根据小块上的地址和序号，把它们按正确的顺序拼起来，还原成完整的照片（数据解封装与解码）。
6. 显示：你的朋友把照片看在屏幕上（图像显示）。

无人机WiFi图传做的就是完全一样的事情,只是速度更快、要求更严苛。

技术原理解析（拆解图传链路）

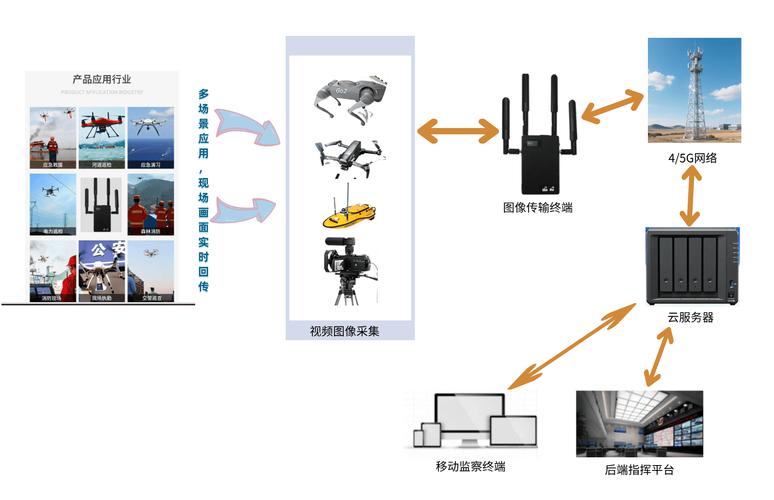

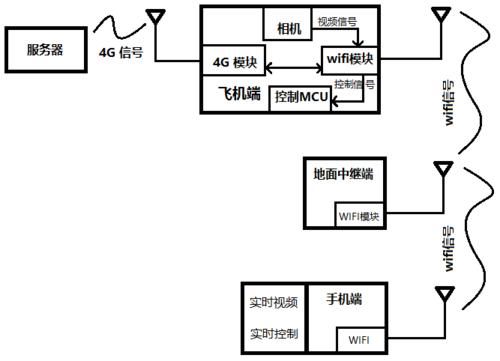

无人机图传系统是一个单向的、低延迟的、高带宽的无线数据链路，我们可以把它拆解成以下几个核心部分：

图像采集与编码

• 源头：无人机上的摄像头。
• 过程：
  • 摄像头捕捉实时画面,生成原始的、未压缩的视频信号（如YUV、RGB格式）。
  • 这个原始数据量巨大,直接传输会卡顿且占用大量带宽，必须进行压缩编码。
  • 常用的编码标准有 H.264 (AVC)、H.265 (HEVC)，更新的还有 H.266 (VVC)。
  • H.265 相比 H.264，在相同画质下可以节省约50%的带宽，因此在高清图传中越来越受欢迎。
• 输出：一串压缩后的视频数据流（比特流）。

无线电发射

• 核心设备：无人机上的WiFi模块。
• 过程：
  • 编码后的视频数据流被送入WiFi模块。
  • WiFi模块将这些数据流打包成一个个符合WiFi协议标准的数据包。
  • WiFi模块内部的射频 部分将这些数据包转换成高频无线电波。
  • 通过天线 将无线电波发射到空中。

无线电波传播

• 过程：无线电波以光速在空气中传播。
• 关键挑战：
  • 距离衰减：信号强度随距离增加而减弱。
  • 障碍物阻挡：墙壁、树木、人体等物体会严重削弱甚至完全阻挡信号。
  • 干扰：来自其他WiFi路由器、蓝牙设备、微波炉等的同频或邻频干扰。
  • 多径效应：信号经不同路径反射后到达接收端，可能造成信号重叠和干扰。

无线电接收

• 核心设备：遥控器或手机上的WiFi模块。
• 过程：
  • 遥控器/手机上的天线 捕捉到从无人机传来的微弱无线电波。
  • WiFi模块的射频 部分将无线电波转换回数字数据包。
  • 模块对数据包进行校验,丢弃在传输中损坏的数据包（纠错技术如FEC会尝试修复部分错误）。

图像解码与显示

• 核心设备：遥控器或手机的处理器 和屏幕。
• 过程：
  • 接收到的数据包被重新组合成完整的视频数据流。
  • 手机/遥控器的硬件解码器（如DSP或GPU）使用与编码端相同的算法（如H.264/H.265）对视频流进行解压缩。
  • 解压后的图像数据被渲染到屏幕上,呈现在你的眼前。

WiFi图传的关键技术参数

评价一个图传系统的好坏,主要看以下几个指标：

1. 分辨率

   • 指图像的精细程度,如 720p (1280x720)、1080p (1920x1080)、4K (3840x2160)。
   • 分辨率越高,需要传输的数据量就越大，对带宽的要求也越高。

2. 帧率

   • 指每秒传输多少张图像,如 30fps、60fps。
   • 帧率越高,画面越流畅，尤其是在快速移动或剧烈操作时，高帧率能有效减少拖影和卡顿。

3. 延迟

   • 这是图传的灵魂！ 指从摄像头捕捉到画面，到你在屏幕上看到这个画面之间的时间差。
   • 低延迟（如100ms以内）是“所见即所得”的关键，能让飞手精准操控，高延迟会导致操控“手忙脚乱”，有强烈的延迟感。
   • WiFi图传的延迟通常在150ms到500ms之间,这也是它不如专用图传（如DJI O3、O3+）的主要原因。

4. 带宽


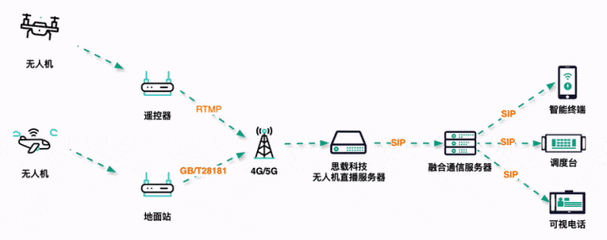

   （图片来源网络，侵删）
   • 指在单位时间内能够传输的数据量,单位通常是Mbps（兆比特每秒）。
   • 带宽 = 分辨率 × 帧率 × 单个像素所需数据量。
   • 带宽决定了你能传输多高分辨率、多高帧率的视频，传输1080p/60fps的视频，需要的带宽远高于720p/30fps。

WiFi图传的优缺点分析

优点：

1. 成本低廉：WiFi模块技术成熟，价格非常便宜，几乎所有消费级无人机和手机都支持。
2. 技术成熟，集成度高：可以直接利用手机或遥控器自带的屏幕和处理器，无需额外设计接收端。
3. 通用性强：无需专用设备，用手机就能直接连接和控制。
4. 功耗相对较低：相比于一些大功率的专用图传，WiFi功耗更低，对无人机续航影响较小。

缺点：

1. 延迟较高：这是WiFi图传最致命的弱点，其协议栈复杂，数据包开销大，导致物理延迟和排队延迟都比较高。
2. 抗干扰能力差：工作在2.4GHz和5GHz公共频段，极易受到周围环境中的WiFi信号、蓝牙、无线鼠标等设备的干扰，导致画面卡顿、花屏甚至断连。
3. 传输距离有限：受限于发射功率和WiFi协议本身，在开阔地带有效距离通常只有几百米到一公里左右，远不及专用图传的数公里甚至十几公里。
4. 穿墙能力弱：2.4GHz信号有一定穿墙能力，但会大幅衰减；5GHz信号速度快但穿墙能力更差。

与专用图传的对比

为了更好地理解WiFi图传的定位,我们将其与无人机上更专业的图传系统（如DJI的OcuSync系列）进行对比：

无人机WiFi图传的原理,就是利用WiFi技术，将无人机摄像头采集并压缩后的视频数据，通过无线电波实时地传输到地面端的手机或遥控器上，再进行解码显示的过程。

它凭借低成本、高集成度的优势，成为了消费级无人机的标配，但其高延迟、短距离、易受干扰的固有缺陷，也决定了它无法满足专业飞手对“零延迟”和“长距离”的严苛要求，因此在高端和专业领域，性能更强的专用图传系统是必然选择。
