什么是无人机WiFi图传模块？
它的工作原理是怎样的？
主要技术参数和指标（如何评判好坏）
优缺点分析
主流品牌和型号推荐
选购和使用建议

什么是无人机WiFi图传模块？

无人机WiFi图传模块,就是无人机上负责将实时拍摄的画面，通过无线信号（WiFi）传输到地面遥控器或手机APP上的一套系统。

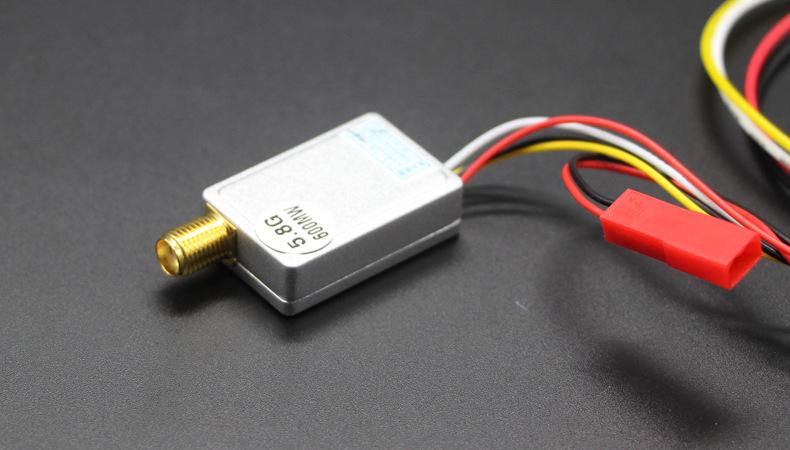

（图片来源网络，侵删）

它主要由两部分组成：

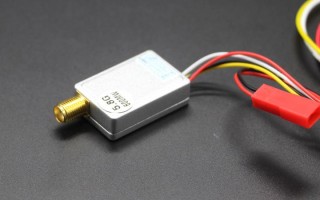

机端发射端: 安装在无人机上，负责接收来自飞控或相机的图像数据，并将其打包成WiFi信号发送出去。
地面接收端: 通常集成在遥控器或手机/平板上，负责接收无人机发来的WiFi信号，解码后显示在屏幕上，让你能实时看到无人机“眼睛”所看到的东西。

核心作用： 实现第一人称视角飞行，让你如同坐在飞机上一样操控无人机，同时用于取景、构图和拍摄。

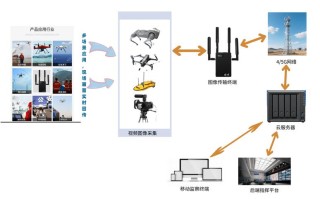

工作原理

整个流程可以简化为以下几个步骤：

图像源: 相机（如GoPro、DJI Caddx、Runcam等）或飞控内部的图传单元（如DJI O3/O3 Air Unit）产生原始的图像数据（通常是H.264/H.265编码的视频流）。
数据输入: 图像数据通过数据线（如USB、MIPI CSI）传输到机载的图传发射模块。
编码与调制: 发射模块内部的芯片对视频流进行编码（如果源数据未编码），然后将其调制到特定的WiFi频段和信道上。
无线传输: 模块通过内置的WiFi天线，将调制后的信号以无线电波的形式发射出去。
信号接收: 地面上的图传接收模块（或手机/遥控器内置的WiFi芯片）通过天线接收到这个信号。
解码与显示: 接收模块对信号进行解调和解码，恢复成原始的视频流，然后将其显示在屏幕上。

主要技术参数和指标

衡量一个WiFi图传模块性能好坏,主要看以下几个参数：

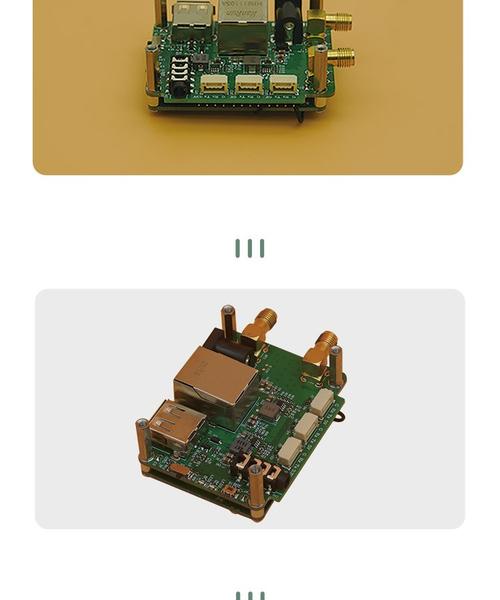

（图片来源网络，侵删）

参数	解释	对用户体验的影响
分辨率	图像的清晰度，如1080p, 2.7K, 4K。	越高越好，分辨率越高，画面细节越丰富，越容易后期裁切。
码率	每秒传输的数据量，单位通常是Mbps。	越高越好，码率决定了画面的清晰度和流畅度，高码率能有效减少画面压缩产生的“马赛克”和模糊感，尤其是在快速运动时。
延迟	从摄像头捕捉画面到地面屏幕显示出来所需的时间，单位是毫秒。	越低越好，低延迟对于“穿越机”等需要快速反应的机型至关重要，高延迟会导致操控“手感和画面不同步”，影响飞行体验和安全性。
频段与信道	WiFi工作在2.4GHz或5.8GHz频段，每个频段下有多个可用信道。	4GHz穿墙能力强、距离远，但易受Wi-Fi路由器、蓝牙等设备干扰，5.8GHz干扰少、速度快，但穿墙能力和距离稍弱，支持自动切换信道的模块抗干扰能力更强。
传输距离	在无遮挡、理想环境下，图传能稳定工作的最远距离。	越远越好，但实际距离会受到环境、天线、法规限制（如中国FCC规定最大发射功率）等因素影响。
天线	天线的类型（如全向、定向）和增益。	天线对信号覆盖和方向性至关重要，好的天线能显著提升传输稳定性和距离。
功耗与发热	模块工作时消耗的电能和产生的热量。	功耗过高会缩短飞行时间，发热过高可能导致模块降频甚至死机，影响性能和寿命。
兼容性	能否与市面上主流的飞控（如Betaflight, INAV, ArduPilot）和摄像头配合使用。	兼容性越广越好，决定了模块的通用性和扩展性。

优缺点分析

优点：

成本低廉： 相比于专业的模拟图传（如Elrs, Crossfire）或数字高清图传（如DJI O3），WiFi模块的价格非常亲民，是入门级穿越机和DIY无人机的首选。
技术成熟，使用方便： 基于成熟的WiFi技术，集成度高，很多模块即插即用，无需复杂配置。
功能集成： 很多WiFi图传模块集成了飞控数据回传功能，可以在图传画面上叠加电池电压、飞行模式、陀螺仪曲线等OSD信息，非常方便。
图传与遥控一体化： 很多支持WiFi的遥控器（如Radiomaster TX16S, Frsky Taranis系列）可以直接接收WiFi图传信号，无需额外购买图传接收机。

缺点：

延迟较高： 这是WiFi图传最大的短板，延迟通常在 100ms - 300ms 之间，无法满足高速竞速穿越的需求。
抗干扰能力弱： 工作在公共的2.4GHz/5.8GHz频段，非常容易受到Wi-Fi路由器、蓝牙设备、微波炉等信号的干扰，导致画面卡顿、花屏甚至中断。
传输距离有限： 受限于法规的发射功率，实际有效传输距离通常在 300米 - 1公里 左右，远不如专业数字图传。
码率和分辨率受限： 为了保证传输的稳定性，WiFi图传的码率和分辨率往往无法达到相机的原生水平，需要做一定的压缩。

主流品牌和型号推荐

根据应用场景,可以分为两类：

A. 迷你/穿越机专用（集成度高，即插即用）

这类模块通常集成了飞控数据链路,甚至把飞控也做进去了，非常方便。

RUSH TANK / RUSH MAX:
- 特点： 目前非常热门的“图传+飞控”二合一模块，支持高清数字图传（类似DJI O3），延迟极低（约30ms），抗干扰能力强，内置飞控运行Betaflight固件。
- 定位： 追求极致低延迟和高清画面的穿越机玩家，是模拟图传和传统WiFi图传的强力升级产品。
Caddx Vista:

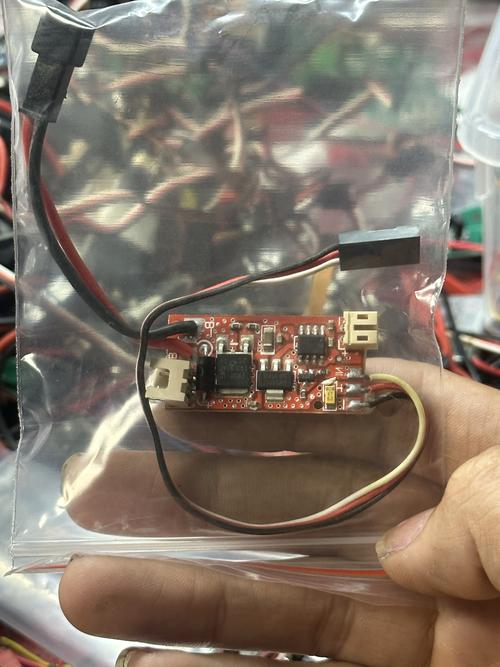

（图片来源网络，侵删）
- 特点： DJI O3的“阉割版”或“山寨版”，同样是数字高清图传，性能远超传统WiFi，延迟低（约40-50ms）。
- 定位： 性价比极高的数字高清图传方案，是RUSH TANK的主要竞争对手。
Runcam Swift 3 / Eagle:
- 特点： 传统的WiFi图传方案，支持1080p/60fps，内置OSD，可以叠加飞控数据，价格便宜。
- 定位： 预算有限的入门级穿越机DIY玩家。

B. FPV眼镜/遥控器专用（独立模块）

这类模块通常只负责图传,需要搭配独立的飞控和遥控系统。

Accord / Doodle Labs:
- 特点： 提供高性能的WiFi模块和方案，性能远超普通消费级WiFi，延迟更低，抗干扰更强，但价格昂贵，且配置相对复杂。
- 定位： 对性能有特殊要求的商业、科研或高端DIY玩家。
一些基于ESP32/MT7681芯片的DIY模块：
- 特点： 在开源社区中很流行，可以高度定制，成本极低。
- 定位： 硬件爱好者，喜欢自己动手折腾的用户。

选购和使用建议

明确你的需求：
- 新手/娱乐飞行： 如果只是想体验FPV，对延迟不敏感，追求性价比，Runcam Swift 3这类传统WiFi图传完全够用。
- 竞速穿越/进阶玩家： 如果你追求低延迟、高画质和抗干扰能力，RUSH TANK或Caddx Vista是目前的最佳选择，它们能带来质的飞跃。
- 专业航拍/长距离： 请直接放弃WiFi图传，选择DJI的O3/O3 Air Unit或专业的数字图传系统。
注意功率限制： 在中国大陆，个人使用无线设备需遵守无线电管理规定，图传模块的发射功率不能超过100mW（20dBm），否则属于违法，购买时选择符合国标的模块。
天线是关键： 不要忽视天线的重要性，确保机端和地端的天线匹配良好，并且安装位置正确（避免被机身金属部件遮挡），高质量的“刀片”天线或“奶盖”天线能显著提升效果。
环境选择： 尽量在开阔、远离人群和Wi-Fi热点的区域飞行，以获得最稳定的图传效果。
