FAMULUS机器人驱动方式

FAMULUS是由德国著名机器人公司KUKA（库卡）在20世纪80年代初推出的工业机器人，作为那个时代的经典产品，其驱动方式非常具有代表性,完全体现了当时工业机器人的主流技术。

核心结论：FAMULUS采用交流伺服电机 + 高精度减速器的驱动方式。

这是一种全电动、闭环控制的驱动系统，也是现代工业机器人沿用的基本技术路线,下面我们分点进行详细说明。

驱动系统组成

FAMULUS的每一个运动轴（通常是6个轴）都由一个独立的驱动单元控制,该单元主要包括三个核心部件：

a) 驱动电机：交流伺服电机

• 类型：FAMULus采用的是永磁同步交流伺服电机,这是其技术上的一个重要进步。
• 与直流电机的对比：
  • 在FAMULUS之前，很多机器人使用直流伺服电机，直流电机控制简单，但存在电刷和换向器，需要定期维护，且在高转速、高功率下存在换向困难、成本高等问题。
  • 交流伺服电机没有电刷，结构更简单、坚固，可靠性高，免维护，并且具有更高的功率密度和效率,这使得FAMULUS在性能和寿命上都优于使用直流电机的老一代机器人。
• 作用：为机器人的各个关节（轴）提供旋转动力，它的转速、扭矩和转向都由控制系统精确控制。

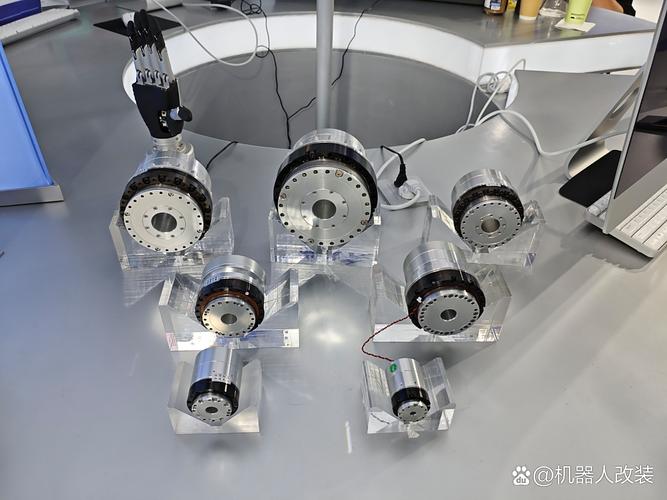

b) 传动机构：高精度减速器

电机本身转速很高，但扭矩不够，无法直接驱动沉重的机器人手臂，必须使用减速器来增加扭矩、降低转速,并提高定位精度。

FAMULUS在关键部位使用了两种类型的减速器：

• 谐波减速器：
  • 应用位置：通常用于机器人的腕部（关节4、5、6）。
  • 特点：具有零背隙、高减速比、体积小、重量轻、传动精度极高等优点，这对于实现手腕末端执行器（如夹爪、焊枪）的精确姿态和旋转至关重要。
• RV减速器：
  • 应用位置：通常用于机器人的大臂（关节2、3）和基座旋转关节（关节1）。
  • 特点：具有高刚性、高扭矩、高抗冲击能力的特点，虽然体积和重量比谐波减速器大，但能承受巨大的负载和力矩,非常适合承受机器人手臂大部分重量的基座和肩部关节。

c) 驱动与控制系统

这是整个机器人的“大脑”和“神经中枢”。

• 驱动器：每个交流伺服电机都配有一个专用的伺服驱动器，驱动器接收来自主控制器的指令，精确地控制电机的电流、电压和频率,从而实现对电机转速和扭矩的精确控制。
• 编码器：在电机和/或减速器的输出端安装了高精度旋转编码器，编码器作为反馈装置，实时测量电机的实际转速和位置,并将这个信息反馈给控制器。
• 闭环控制：
  • 控制器发出一个目标位置或速度的指令。
  • 编码器检测到实际的位置和速度,反馈给控制器。
  • 控制器将指令值与反馈值进行比较，如果存在偏差（误差），控制器会立即调整驱动器的输出,消除这个误差。
  • 这个“指令 -> 执行 -> 反馈 -> 比较 -> 调整”的循环过程，就是闭环控制，它确保了机器人能够以极高的精度和重复性完成动作,并且对外部负载变化有很强的适应性。

FAMULUS驱动方式的特点总结

历史意义与现代对比

• 历史意义：FAMULUS是KUKA公司乃至全球工业机器人发展史上的一个里程碑，它率先将交流伺服技术应用于工业机器人，取代了笨重且维护困难的液压驱动和性能受限的直流驱动，为现代工业机器人奠定了坚实的技术基础，它的成功证明了电动伺服驱动的优越性，成为后续所有主流机器人制造商（包括ABB、FANUC、YASKAWA等）共同遵循的技术路线。

• 与现代机器人的对比：

  • 核心原理相同：现代工业机器人（如KUKA的现行型号）依然采用“交流伺服电机 + 高精度减速器 + 闭环控制”的驱动方式，这是该领域最成熟、最可靠的技术。
  • 技术迭代升级：
    • 电机性能：现代伺服电机功率密度更高、动态响应更快、发热更小。
    • 减速器技术：谐波和RV减速器的精度、刚性和寿命都有了显著提升。
    • 控制系统：从过去的专用控制器和PLC，发展到基于高性能实时操作系统的控制器，运算速度、网络通信能力和智能化水平（如力控、视觉引导）是天壤之别。
    • 集成度：现代驱动器和控制器高度集成，体积更小,布线更简洁。

FAMULUS机器人的驱动方式，本质上是一种基于交流伺服电机和高精度减速器的全电动、闭环伺服驱动系统。 它是工业机器人技术从液压、直流时代迈向交流伺服时代的标志性产品，其核心设计思想至今仍是现代工业机器人的基石，只是在具体元器件的性能、控制系统的智能化和集成度上不断进化。
