机器视觉 机器人加工

核心概念解析

机器视觉

机器视觉系统是一种利用光学设备（相机、镜头、光源）和非接触式传感器，自动接收、处理并分析真实图像，以获取所需信息或用于控制机器人运动的装置。

• 核心功能：
  • 感知: 识别物体的存在、位置、方向、颜色、纹理等。
  • 测量: 精确测量物体的尺寸、距离、体积等几何参数。
  • 检测/识别: 判断产品是否有缺陷、识别条码/字符、进行分类等。
  • 定位: 精确确定物体在三维空间中的坐标和姿态。

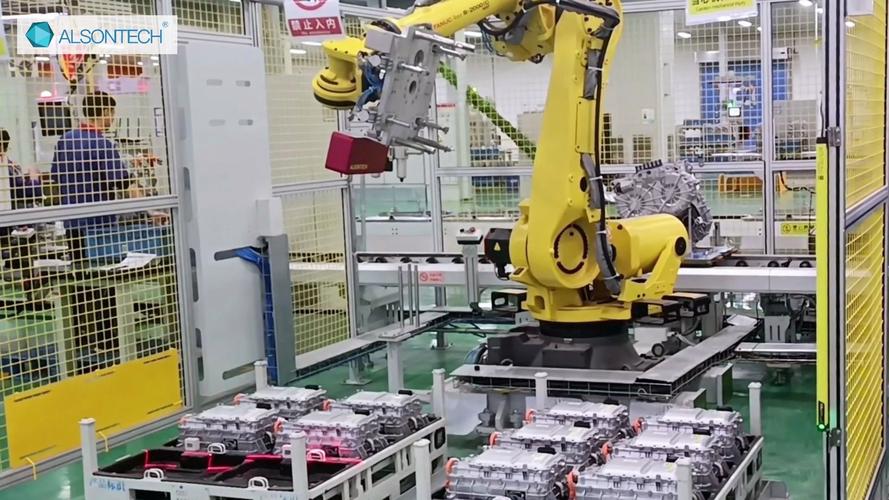

机器人加工

机器人加工是指使用工业机器人（如六轴机械臂、协作机器人）搭载各种末端执行器（如夹爪、电主轴、焊枪、喷枪等），来完成制造、装配、打磨、焊接、喷涂、去毛刺等精密任务。

• 核心要求：
  • 高精度: 末端执行器必须精确到达指定位置。
  • 高重复性: 能够多次重复相同的动作，保证产品质量一致。
  • 高灵活性: 能够适应不同产品和任务，快速切换程序。

两者如何协同工作？（工作流程）

当机器视觉与机器人加工结合时,其典型的工作流程如下：

1. 触发与采集:

   • 机器人将待加工的工件移动到指定的视觉检测工位。
   • 视觉系统（通常是2D或3D相机）在特定光源的配合下，对工件进行拍照，获取图像。

2. 图像处理与分析:

   • 视觉系统的软件（如Halcon, OpenCV, VisionPro, 或集成在机器人控制器中的软件）对采集到的图像进行处理。
   • 可能包括：
     • 定位： 找到特征点（如圆孔、角点、边缘），计算出工件在相机坐标系下的精确位置和旋转角度。
     • 识别： 识别工件型号、读取二维码/条码。
     • 测量/检测： 测量孔径、边缘距离，检测划痕、凹陷等缺陷。

3. 坐标转换与路径规划:

   • 这是最关键的一步，视觉系统计算出的坐标是相机坐标系下的，而机器人执行加工是在机器人基坐标系下。
   • 通过标定，建立相机坐标系与机器人坐标系之间的精确数学关系（一个转换矩阵）。
   • 机器人控制器根据这个转换矩阵,将视觉系统给出的目标点坐标（一个需要焊接的焊缝中心点）转换成机器人能够理解和执行的坐标。
   • 机器人根据转换后的坐标,自动规划出最优的运动轨迹（如直线、圆弧）。

4. 执行加工:

   机器人携带末端执行器（如焊枪），沿着规划好的轨迹移动到目标位置，执行预设的加工任务（如焊接、打磨、切割）。

5. 反馈与迭代:

   整个过程可以循环进行,视觉系统可以实时监控加工质量，或将加工结果反馈给系统，进行动态调整，形成一个闭环控制。

关键技术与挑战

核心技术

• 标定: 这是整个系统精度的基石，包括相机内参标定、相机与机器人手眼关系的标定（Eye-in-Hand或Eye-to-Hand）。
• 3D视觉: 对于非平面、无序堆叠的工件，3D视觉（结构光、激光轮廓、ToF相机）是必不可少的，它能提供完整的三维点云数据，用于复杂物体的定位和引导。
• 手眼标定: 确定相机安装在机器人末端（Eye-in-Hand）或固定在空间（Eye-to-Hand）时，相机坐标系与机器人末端或基座坐标系之间的精确关系。
• 深度学习: 对于复杂、无规律的缺陷检测或工件识别，传统图像处理算法可能失效，深度学习（特别是卷积神经网络CNN）能够通过大量样本学习，实现更高精度的识别和分类。
• 实时性与同步性: 视觉处理和机器人运动必须在毫秒级时间内完成同步，这对硬件处理能力和通信协议（如EtherCAT）提出了很高要求。

主要挑战

• 标定精度与稳定性: 标定过程复杂，且环境变化（温度、振动）可能导致标定关系漂移，需要定期维护和重新标定。
• 环境干扰: 现场环境中的光照变化、油污、反光、阴影等都会严重影响图像质量，导致视觉识别失败。
• 计算延迟: 从图像采集到机器人动作完成，整个链路的延迟必须足够低，否则会影响加工精度和效率。
• 系统成本与复杂性: 高性能的3D相机、机器人、视觉软件和集成服务的成本较高，对工程师的技术要求也更高。

典型应用场景

1. 机器人引导的焊接:

   • 应用： 汽车车身、工程机械的焊接。
   • 作用： 视觉系统实时识别焊缝的精确位置和轮廓，引导焊枪沿着理想的轨迹进行焊接，即使工件存在装配误差，也能保证焊接质量。

2. 机器人打磨与去毛刺:

   • 应用： 铸件、锻件的表面处理。
   • 作用： 3D视觉扫描工件表面，构建三维模型，自动识别毛刺和焊缝的位置，机器人根据模型规划打磨路径，确保所有毛刺都被去除，同时避免过度打磨损伤工件。

3. 机器人装配:

   • 应用： 电子元件、汽车零部件的精密装配。
   • 作用： 视觉系统识别零件的抓取位置和姿态，引导机器人用夹爪精确抓取，在装配过程中，视觉系统可以检测零件是否被正确放置，实现自动化质检。

4. 机器人切割与分拣:

   • 应用： 食品加工、物流分拣、金属板材切割。
   • 作用： 视觉系统识别不同形状的物体，引导机器人用切割刀或吸盘进行精确切割或抓取，实现自动化、高效率的流水线作业。

5. 3D打印引导:

   • 应用： 在打印过程中实时监测打印层，检测缺陷（如拉丝、错位），并实时调整打印路径或报警。

未来发展趋势

• AI与深度学习的深度融合: AI将使视觉系统更“智能”，能够处理更复杂的场景，实现自学习和自适应。
• 柔性制造: 机器人+视觉系统将使生产线更加灵活，能够快速切换生产不同型号的产品，满足小批量、定制化的市场需求。
• 人机协作: 视觉系统将帮助协作机器人更安全、更智能地与人类在同一空间工作，人类递给机器人一个零件，视觉系统识别后，机器人进行精确装配。
• 数字孪生: 将物理世界的机器人加工过程与虚拟世界的数字模型实时同步，通过视觉数据驱动数字孪生体，实现远程监控、预测性维护和虚拟调试。

机器视觉与机器人加工的结合,是自动化从“刚性自动化”走向“柔性自动化”和“智能自动化”的关键，它赋予了机器人感知和理解环境的能力，使其不再是盲目执行预设程序的机器，而是能够根据实时反馈做出智能决策的“智能工匠”，随着技术的不断成熟和成本的降低，这一组合将在未来的制造业中扮演越来越重要的角色。
