机器人差动驱动方式如何实现精准转向？

这是一种非常经典且广泛使用的移动机器人底盘驱动方式，尤其常见于轮式移动机器人，如AGV（自动导引运输车）、扫地机器人、教育机器人、足球机器人等。

什么是差动驱动？

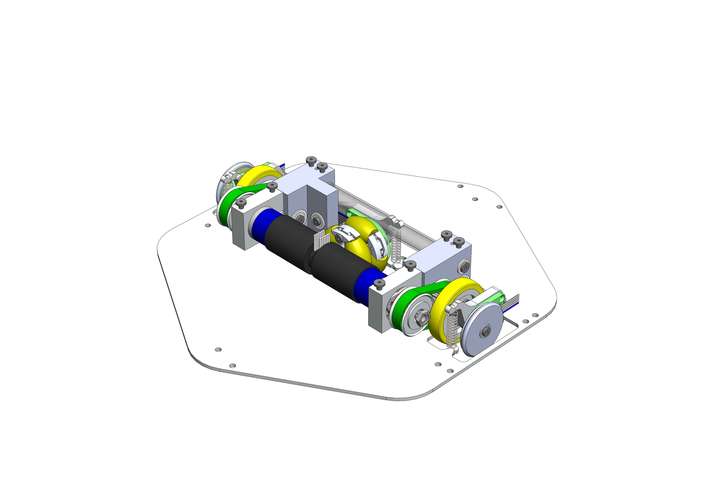

差动驱动，顾名思义，是利用两个驱动轮的速度差来实现机器人转向和移动的，它通常由两个独立控制的驱动轮和一个或多个无动力的万向轮（或称为随动轮、支撑轮）组成。

• 驱动轮：由电机直接控制，可以独立地向前或向后转动,控制速度。
• 万向轮：通常安装在机器人底盘的前端或后端，它不提供驱动力，但可以自由地360度旋转，其主要作用是：
  • 支撑：分担一部分重量,保持机器人稳定。
  • 平衡：允许机器人绕着垂直轴心旋转,同时保持两个驱动轮始终接触地面。

核心思想：通过精确控制左右两个驱动轮的转速和方向,来实现机器人整体的运动控制。

差动驱动如何实现基本运动？

差动驱动的所有运动都是通过左右轮的速度差组合而成的,我们假设：

• V_L 为左轮的线速度。
• V_R 为右轮的线速度。
• V 为机器人底盘中心线速度。
• (omega) 为机器人底盘的角速度（旋转速度）。
• L 为两个驱动轮之间的中心距离（轮距）。

以下是三种基本运动模式：

a. 前进

• 实现方式：左右两个驱动轮以相同且为正的速度前进。
• 条件：V_L = V_R > 0
• 结果：机器人沿直线向前移动。

b. 后退

• 实现方式：左右两个驱动轮以相同且为负的速度后退。
• 条件：V_L = V_R < 0
• 结果：机器人沿直线向后移动。

c. 原地旋转

• 实现方式：左右两个驱动轮以大小相等、方向相反的速度旋转。
• 条件：V_L = -V_R (左轮前进,右轮后退)
• 结果：机器人绕其几何中心原地旋转，这是差动驱动的一大优点，可以实现零半径转弯。

d. 弧线转弯

这是最常见也最核心的运动方式,通过设置左右轮不同的速度来实现。

• 向左转弯：

  • 实现方式：右轮速度大于左轮速度 (V_R > V_L)。
  • 条件：V_R > V_L
  • 结果：机器人向左画一个弧线转弯。

• 向右转弯：

  • 实现方式：左轮速度大于右轮速度 (V_L > V_R)。
  • 条件：V_L > V_R
  • 结果：机器人向右画一个弧线转弯。

运动学模型： 差动驱动的精确运动可以用一个简单的运动学模型来描述：

V = (V_L + V_R) / 2
ω = (V_R - V_L) / L

这个模型告诉我们，只要我们知道了机器人的线速度 V 和期望的角速度 ,就可以反算出左右轮各自需要设定的速度：

V_L = V - (ω * L) / 2
V_R = V + (ω * L) / 2

这就是机器人控制算法的核心，通过设定目标 V 和 ,来驱动左右轮。

优点

1. 结构简单：机械结构非常简单，只需要两个电机、两个轮子和一个支撑轮，成本低,易于制造和维护。
2. 控制相对简单：只需要控制两个电机的转速和方向,控制算法不复杂。
3. 机动性好：可以实现原地旋转（零半径转弯）,在狭小空间内非常灵活。
4. 地面适应性强：由于有两个驱动轮，驱动力较大,且通过差速可以更好地适应不平坦的地面。

缺点

1. 无法精确沿直线行驶：由于两个电机存在制造公差、负载不均或地面摩擦力不同，很难保证两个轮子的绝对同步，导致机器人行驶时会自然地“画龙”，需要通过算法（如PID控制器）不断进行纠偏。
2. 定位精度有限：仅依靠轮式编码器进行里程计计算时，误差会随时间累积，导致定位不准，特别是在打滑或地面不平的情况下，误差会急剧增大，差动驱动机器人通常需要配合其他传感器（如IMU、激光雷达、视觉摄像头）来修正定位。
3. 转弯时存在轮差：在转弯时，外侧轮走过的路程比内侧轮长，如果两个轮子的转速是固定的，轮胎与地面之间会产生滑动（差速滑动），这会增加轮胎磨损,并影响定位精度。
4. 对地面要求：在松软、湿滑或不平坦的地面上，驱动轮容易打滑,严重影响其运动控制和定位能力。

典型应用

由于其简单和灵活的特点,差动驱动方式被广泛应用于各种场景：

• 服务机器人：餐厅送餐机器人、酒店引导机器人。
• 清洁机器人：扫地机器人和擦窗机器人是典型的差动驱动应用。
• 工业AGV/AMR：在工厂和仓库中用于物料搬运的自主移动机器人。
• 教育机器人：如Makeblock的mBot、各种ROS（机器人操作系统）移动平台（如TurtleBot）等，因为其结构简单,非常适合教学。
• 竞赛机器人：如RoboCup中型组、FRC机器人竞赛等。

差动驱动是一种以速度差实现转向的轮式机器人驱动方案，它结构简单、成本低、机动性好，但存在直线行驶困难和定位易漂移的固有缺点，尽管如此，凭借其出色的灵活性和易实现性，它仍然是当今轮式移动机器人领域最主流、最基础的驱动方式之一，在实际应用中，通过先进的传感器融合和控制算法，可以有效地弥补其缺点,使其在各种复杂任务中表现出色。
