项目概述：用Arduino自制无人机

这是一个典型的DIY（Do It Yourself）项目，目标是利用开源硬件和软件，组装并编程一架功能完整的四旋翼无人机，它不像大疆无人机那样“开箱即用”,但它的乐趣在于亲手创造和深度学习。

（图片来源网络，侵删）

核心原理： 无人机通过四个电机的转速差来控制姿态（俯仰、横滚、偏航）和高度，Arduino作为“大脑”,负责：

读取传感器数据：了解无人机当前的姿态（角度）。
执行控制算法：将当前姿态与目标姿态（通常是水平）进行比较,计算出需要修正的电机转速。
输出PWM信号：控制电子调速器,从而改变电机转速。

第一阶段：硬件准备

你需要准备以下几类硬件,我将为你提供不同预算和复杂度的选择。

核心控制板

这是无人机的“大脑”。

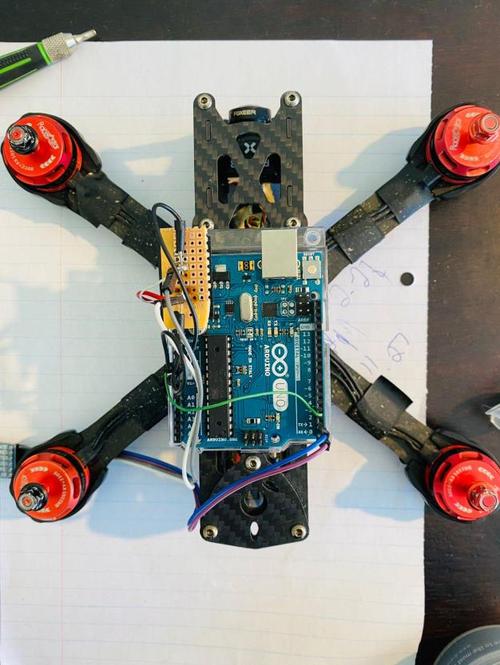

入门级推荐：Arduino Uno + GY-521 (MPU-6050) 传感器模块
- 优点：最便宜、最容易上手，社区资源丰富,适合理解基本原理。
- 缺点：处理能力有限，无法运行复杂的飞行控制算法（如PID），只能做最简单的姿态稳定或遥控电机。强烈建议不直接使用此方案做飞行无人机，但用它来学习电机控制、传感器读取是极好的。
进阶/专业级推荐：基于Arduino的飞控板
- MultiWii：最经典的开源飞控，基于Arduino Pro Mini，固件成熟，社区庞大,是DIY无人机的鼻祖。
- Cleanflight / Betaflight：现代开源飞控的王者（如Naze32, Flip32, SPRacingF3等），它们虽然有自己的固件，但其底层架构和理念与Arduino一脉相承。这是目前最主流、性能最好的选择。
- Pixhawk：更专业的飞控，运行PX4固件，功能强大，支持更复杂的任务规划,适合有经验的玩家。

对于真正想飞起来的无人机，请直接选择一块基于Arduino架构的现代飞控板（如Naze32/Cleanflight），而不是Arduino Uno。

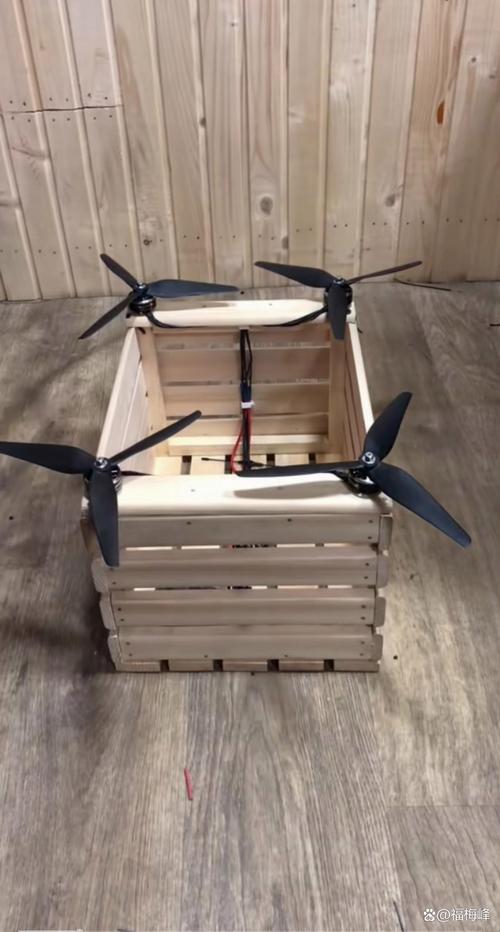

（图片来源网络，侵删）

传感器

飞控需要知道自己的状态。

陀螺仪：测量角速度（旋转的快慢）。
加速度计：测量加速度，可以用来判断当前姿态（水平、倾斜）。
磁力计：测量地磁场，用于确定机头朝向（航向）。
气压计：测量气压,用于估算高度。
集成传感器模块：最常见的是 MPU-6050 (3轴陀螺仪 + 3轴加速度计) 和 MPU-9250 (在MPU-6050基础上增加了磁力计),现代飞控板通常已经集成了这些传感器。

动力系统

电机：无刷直流电机，根据你的无人机大小（如250、330、500尺寸）选择KV值合适的电机，KV值越高，转速越快,适合搭配小桨。
电调：电子调速器，它接收飞控的PWM信号，控制无刷电机的转速。注意：电调需要连接到飞控的PWM输出引脚,并且需要独立供电。
螺旋桨：与电机KV值和尺寸匹配，有正桨和反桨之分，四旋翼通常是两正两反,请务必安装牢固！
电池：锂聚合物电池，常用的是3S或4S（3串或4串）电池，电压高，提供强大动力。注意：锂电池有危险性，请务必小心使用,不要过充过放。

机架

无人机的骨架。

材料：碳纤维（轻便、坚固）、玻璃纤维、塑料。
尺寸：常见的有F250（对角轴距250mm）、F330等，尺寸越大，越稳定,但更笨重。

通信与遥控

遥控器和接收机：用于在地面上控制无人机，2.4GHz是主流,飞控板上的接收机机载部分会通过串口与飞控通信。

其他

电源分配板：将电池电压分配给飞控、电调等设备,简化布线。
LED灯带：用于夜间飞行或指示状态。
机盖/机臂保护罩：保护螺旋桨和机臂。

第二阶段：软件与固件准备

Arduino IDE

安装Arduino IDE,这是你上传代码到飞控板的工具。
安装对应飞控板的板支持包，对于MultiWii飞控,你需要安装MultiWii的板支持包。

飞控固件

这是控制无人机的核心“灵魂”。

MultiWiiCopter (MultiWii固件)：
- 特点：历史悠久，配置相对简单,适合学习PID控制等基本概念。
- 下载：在GitHub上搜索 "MultiWiiCopter"。
Cleanflight / Betaflight：
- 特点：功能强大，响应灵敏，支持更多硬件和功能（如LED灯、OSD屏幕显示）,是目前的主流选择。
- 配置：通过一个专门的Cleanflight Configurator图形化软件进行配置,非常直观。

推荐路径：

学习阶段：先用Arduino Uno + GY-521，编写简单的代码读取MPU-6050数据，并在串口监视器上打印出来，然后尝试控制一个有刷电机或电调,理解PWM信号。
实践阶段：购买一块基于Arduino的现代飞控（如Naze32），使用Cleanflight Configurator进行固件刷写、传感器校准、PID参数调试,这是最快能让无人机飞起来的方法。

第三阶段：组装与调试流程

这是一个高度简化的流程,实际操作中请务必查阅具体设备的说明书和安全指南。

组装机架：将电机、电调、飞控板固定在机架上。
连接线路：
- 电机 -> 电调：三根线，颜色任意,但三相电机需要匹配相位。
- 电调 -> 飞控：将电调的信号线连接到飞控的PWM输出引脚（通常标记为 Motor 1-4）。
- 飞控 -> 接收机：将接收机的通道引脚（如 Ail, Ele, Thr, Rud）连接到飞控的输入引脚。
- 飞控 -> 电池：通过电源分配板为飞控和电调供电。
固件刷写与配置：
- 将飞控通过USB连接到电脑。
- 使用Arduino IDE或Cleanflight Configurator刷写固件。
- 使用Configurator进行：
  - 传感器校准：让飞控知道水平在哪里,磁场环境是怎样的。
  - 通道校准：让遥控器的推杆方向与飞控的预期一致（如油门向上是最大）。
  - PID调试：这是最关键也最困难的一步！PID参数决定了无人机的飞行稳定性。
    - P (Proportional)：比例，误差越大，修正力越大，P太小，反应慢；P太大,会震荡。
    - I (Integral)：积分，消除长期存在的微小误差（如总是向一侧倾斜），I太小，修正慢；I太大,会过冲震荡。
    - D (Derivative)：微分，抑制震荡，增加阻尼，D太小，震荡明显；D太大,会迟钝。
  - 调试建议：从默认值开始，先只调P，让无人机能基本悬停但不稳定，然后加入D来抑制震荡，最后微调I来消除静差。每次只调一个参数！
地面测试：
- 安全第一！ 将无人机用重物固定住,螺旋桨离地！
- 打开遥控器,接通电池。
- 检查Configurator中的电机输出,确保四个电机按正确的方向旋转。
- 尝试解锁油门,观察电机转速是否正常响应。
首次试飞：
- 选择一个开阔、无风、无人的场地！
- 新手强烈建议先使用“自稳模式”（Angle Mode），这种模式下飞机会自动保持水平,你只需控制前后左右移动即可。
- 轻推油门，让无人机离地一点点，立即观察姿态,如有异常立即关闭油门。
- 逐步增加飞行时间，不断微调PID参数,直到获得平稳的飞行体验。
