Tello无人机拆解后有何玄机？

1. 拆解前的准备工作
2. Tello的整体结构与外壳拆卸
3. 内部核心组件详解
4. 常见问题与维修
5. 重要安全提示

拆解前的准备工作

在开始之前,请务必准备好以下工具：

• 工具包:
  • 精密十字螺丝刀: Tello使用的是非常小的十字螺丝（通常是 #00 或 #000）,这是必备工具。
  • 塑料撬棒或塑料卡片: 用于撬开卡扣,避免划伤外壳。
  • 镊子: 用于夹取微小的螺丝和零件。
  • 热风枪或吹风机: （可选但推荐）用于软化外壳的胶水,使拆卸更容易。
  • 防静电手环: （强烈推荐）保护精密的电子元件免受静电损坏。
• 准备工作:
  • 断电: 确保Tello已完全关机,并且电池已取下。
  • 清洁工作区: 在一个干净、光线充足的地方进行操作。
  • 拍照记录: 在拆卸每一步前，都用手机拍照，这将是你后续重新安装的“说明书”。
  • 零件分类: 准备一个小盒子或磁力垫，将拆下的螺丝和零件分门别类,避免混淆。

Tello的整体结构与外壳拆卸

Tello的结构相对简单，主要由上壳、下壳、机臂和摄像头模块组成。

拆卸机臂

机臂是通过螺丝固定在下壳上的,这是最容易开始的一步。

1. 翻转Tello,使其底部朝上。
2. 你会看到四个机臂底部各有一个小十字螺丝孔。
3. 用精密螺丝刀依次拧下这四个螺丝。
4. 轻轻向上抬起机臂，即可将其与下壳分离，机臂内部可能藏有连接线，请勿用力拉扯。

分离上下壳

上下壳之间通过大量的卡扣和少量胶水固定在一起,需要耐心和技巧。

1. （推荐）加热: 使用热风枪或吹风机的低档热风，均匀地吹遍上下壳的接缝处，持续30秒到1分钟，以软化胶水。注意温度不要过高，以免融化塑料。
2. 寻找切入点: 从机臂的安装孔、摄像头周围或底部标签的边缘寻找撬开的缝隙。
3. 使用撬棒: 将塑料撬棒插入缝隙中，轻轻施力，沿着接缝慢慢移动，逐一解开卡扣，你会听到“咔哒”声,这是卡扣被解开的声音。
4. 耐心操作: 这个过程需要极大的耐心，如果某个地方非常紧，不要硬撬，可以再次对该区域加热,并尝试从不同角度切入。

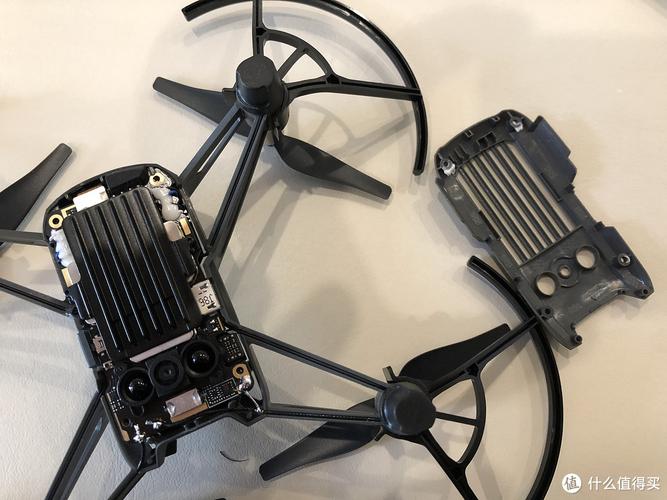

5. 完全分离: 当所有卡扣都解开时，上壳和下壳就可以分开了,你会看到Tello的内部核心组件。

内部核心组件详解

分离上下壳后，你会看到Tello的“内脏”,以下是主要组件的识别和说明：

A. 核心电路板

这是Tello的“大脑”,几乎所有的电子元件都集成在这块主板上。

• 处理器单元: 位于主板中央，负责运行飞控算法、图像处理和通信。
• IMU (惯性测量单元): 包含陀螺仪和加速度计，是无人机保持平衡和稳定飞行的基础,通常位于主板边缘。
• 电源管理单元: 负责为各个模块分配和管理来自电池的电力。
• 无线模块: 负责与你的手机或Wi-Fi网络通信。

B. 电机与电调

• 无刷电机: 四个机臂末端各有一个，它们直接由主板驱动,提供升力和转向动力。
• 电子调速器: 它们是集成在主板上的微小芯片，负责接收来自主板的指令,精确控制电机的转速。

C. 电池连接器

电池通过一个专用的JST连接器连接到主板的电源管理单元，拔下这个连接器,就可以完全断开电源。

D. 摄像头与图像传输

• 摄像头模块: 位于无人机前端，它通过一根柔性排线连接到主板。
  • 拆卸摄像头: 拧下固定摄像头模块的1-2颗小螺丝，然后轻轻拔下连接排线，即可取下摄像头，这是最常见的升级或维修点（例如更换高清镜头）。
• 天线: 主板上通常有两根小天线，一根用于Wi-Fi连接,另一根用于图像传输。

E. 起落架

起落架通常是下壳的一部分，由柔性塑料制成,为无人机提供着陆缓冲。

常见问题与维修

拆解Tello通常是为了解决以下问题：

问题1：无法开机 / 无反应

• 可能原因: 电池接触不良、主板电源问题、开关损坏。
• 维修方法:
  1. 检查电池和连接器是否有污垢或氧化,用棉签蘸酒精擦拭。
  2. 重新插拔电池连接器,确保插紧。
  3. 如果问题依旧，可能是主板或电源管理单元故障,普通用户难以修复。

问题2：电机不转 / 飞不起来

• 可能原因: 电机被异物卡住、电机损坏、电调故障、主板故障。
• 维修方法:
  1. 手动转动电机，看是否顺畅,清理电机周围的灰尘和毛发。
  2. 听开机时电机是否有“滴”的一声自检音，如果没有,可能是主板或电调问题。
  3. 如果只有一个电机不转,很可能是该电机或其对应的电调损坏。

问题3：图像卡顿 / 丢失

• 可能原因: 摄像头排线松动、天线接触不良、Wi-Fi信号干扰。
• 维修方法:
  1. 重新插拔摄像头排线,确保插到位。
  2. 检查主板上的天线是否牢固。
  3. 在飞行时远离其他强Wi-Fi信号源。

问题4：更换高清镜头

这是Tello玩家最热衷的改装之一，市面上有第三方厂商提供替换的高清镜头模块（通常来自旧手机摄像头）。

• 操作步骤:
  1. 按照上述步骤拆下原厂摄像头。
  2. 将新的高清镜头模块对准主板上的接口,轻轻插上排线。
  3. 用螺丝固定好新模块。
  4. 重新组装无人机。

重要安全提示

• 风险自负: 拆解有风险,操作不当可能导致Tello永久性损坏。
• 保修失效: 拆解后,官方保修将立即失效。
• 电池安全: 锂电池具有危险性，短路、穿刺或过热都可能引发火灾,处理电池时要格外小心。
• 静电防护: 人体静电足以击穿主板上的精密芯片，务必在接触主板前触摸接地金属,并佩戴防静电手环。
• 螺丝管理: Tello的螺丝非常小，极易丢失,请务必妥善保管。
• 线缆脆弱: 内部的排线和连接器非常脆弱，拔插时要垂直用力,切勿斜拉。

Tello的设计虽然小巧，但其内部结构相对清晰，对于喜欢动手的爱好者和创客来说，拆解和维修是可行的，关键在于耐心、细心和充分的准备工作，如果你只是想了解其内部构造，拍照和观察即可；如果是为了维修，请确保自己有能力处理,祝你好运！
