KUKA 机器人编程手册

引言：KUKA 编程的核心
第一部分：编程语言与基础
- 1 KRL (KUKA Robot Language) - 核心语言
- 22 基本语法和数据类型
- 3 运动指令 (PTP, LIN, CIRC, SPLINE)
- 4 I/O 控制 ($OUT, $IN, WAIT)
- 5 逻辑控制 (IF, ELSE, LOOP)
第二部分：核心编程环境
- 1 KUKA.sunrise - 新一代控制器界面
- 2 KUKA.WorkVisual - 离线编程与仿真软件
- 3 SmartPAD - 示教器与现场编程
第三部分：高级编程概念
- 1 块 (DECL)：变量、常量、数据结构
- 2 子程序 (PROC) 与模块 (MODULE)
- 3 坐标系与基坐标系 ($BASE, $TOOL)
- 4 位置数据的处理 (POS, E6POS, FRAME)
- 5 事件处理 (INTERRUPPT, SIGNAL)
- 6 传感器集成与逻辑处理
第四部分：实用编程技巧与最佳实践
- 1 结构化编程
- 2 注释与文档
- 3 模块化与代码复用
- 4 调试与故障排除
第五部分：学习资源与进阶路径
- 1 官方文档
- 2 在线课程与社区
- 3 实践建议

引言：KUKA 编程的核心

KUKA 机器人编程的核心是 KRL (KUKA Robot Language)，它是一种专有的、类 Pascal 的高级语言，用于定义机器人的运动、逻辑和 I/O 操作，理解 KRL 是掌握 KUKA 机器人的关键。

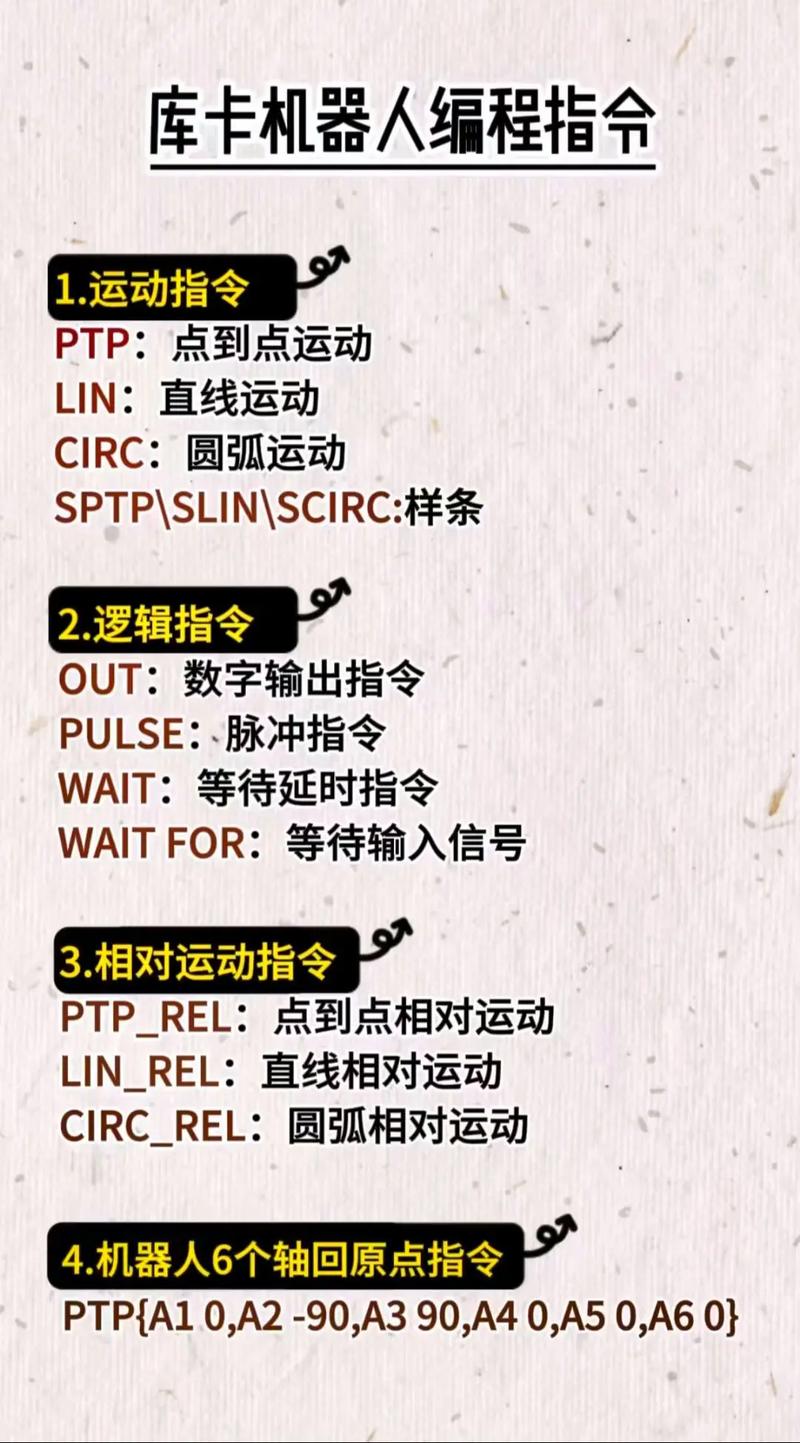

（图片来源网络，侵删）

编程的目标是创建一个 .src 文件（源代码文件），该文件被下载到 KUKA 控制器（如 KRC4, KRC5, KRC6）中，然后被解释和执行。

第一部分：编程语言与基础

1 KRL (KUKA Robot Language) - 核心语言

KRL 是一种结构化语言，由关键字、标识符、运算符和分隔符组成，它支持过程式编程，允许你定义变量、执行循环和条件判断。

2 基本语法和数据类型

注释:

单行注释: 或

多行注释:

; 这是一个单行注释
(* 这是一个
多行注释 *)

变量声明 (DECL): 使用 DECL 关键字声明变量。

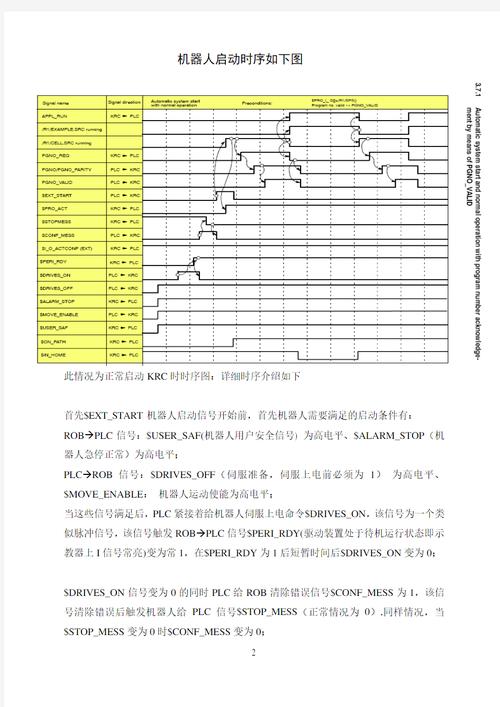

（图片来源网络，侵删）

DECL REAL speed_var      ; 声明一个实数变量
DECL INT counter         ; 声明一个整数变量
DECL BOOL part_present   ; 声明一个布尔变量

赋值: 使用运算符。

speed_var := 1.5         ; 速度值 m/s
counter := counter + 1   ; 计数器加一
part_present := $IN[1]   ; 将输入信号1的状态赋值给变量

3 运动指令

这是机器人编程中最核心的部分,控制机器人的物理运动。

PTP (Point-to-Point) - 点到点运动
- 特点: 机器人以最快速度移动，路径不精确，关节运动。
- 应用: 非工作区域的大范围移动，如上下料、取放。
- 示例: PTP P1 Vel=100 % Fine
  - P1: 目标点（一个已定义的位置数据）。
  - Vel=100: 速度百分比（相对于机器人的最大速度）。
  - Fine: 精确到达目标点，速度降为零，如果用 CNT，则不会完全停止，会以一定精度过渡到下一点。
LIN (Linear) - 直线运动

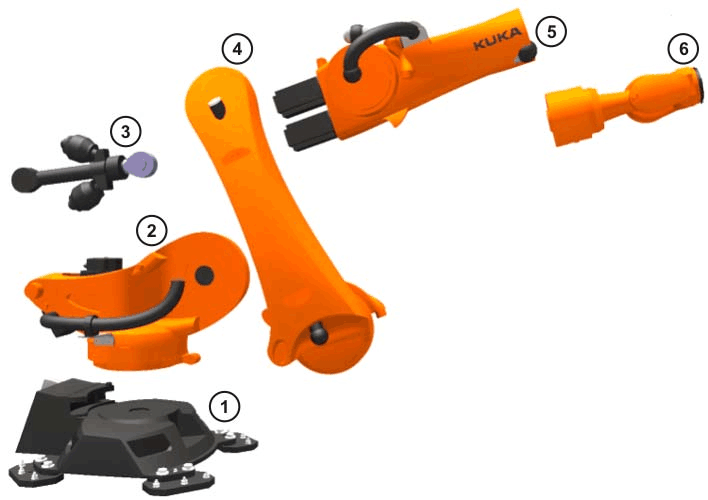

（图片来源网络，侵删）
- 特点: 机器人末端工具的中心点（TCP）沿直线移动，路径精确。
- 应用: 焊接、涂胶、切割、需要精确路径的搬运。
- 示例: LIN P2 Vel=0.5 m/s CNT10
  - P2: 目标点。
  - Vel=0.5 m/s: 速度以米/秒为单位。
  - CNT10: 过渡精度（0-100），数值越大，过渡越平滑，路径偏差越大。
CIRC (Circular) - 圆弧运动
- 特点: 机器人末端工具的中心点沿圆弧移动。
- 应用: 圆形或弧形轨迹的焊接、打磨。
- 示例: CIRC P3, P4 Vel=0.5 m/s
  - P3: 圆弧的中间点（用于定义圆弧）。
  - P4: 圆弧的终点。
SPLINE (样条曲线运动)
- 特点: 通过多个点生成平滑的样条曲线，路径最平滑。
- 应用: 复杂曲面的涂胶、跟踪复杂轮廓。
- 示例: SPLINE P5, P6, P7 Vel=0.5 m/s

4 I/O 控制

机器人需要与外部设备（如传感器、气缸、夹爪）交互。

输出信号 ($OUT):

$OUT[1] = TRUE   ; 打开输出信号1（打开夹爪）
$OUT[2] = FALSE  ; 关闭输出信号2（关闭真空发生器）

$OUTPUT 是 $OUT 的完整形式，功能相同。

输入信号 ($IN):

IF $IN[1] = TRUE THEN
    ; 如果输入信号1为真（检测到零件）
    ...
ENDIF

$INPUT 是 $IN 的完整形式。

等待指令 (WAIT):

WAIT FOR $IN[1] = TRUE   ; 等待直到输入信号1变为真
WAIT FOR $OUT[3] = FALSE ; 等待直到输出信号3变为假
WAIT SEC 2               ; 等待2秒钟

5 逻辑控制

IF...ENDIF 条件判断:

IF speed_var > 1.0 THEN
    ; 如果速度大于1.0 m/s
    $OUT[10] = TRUE
ELSE
    ; 否则
    $OUT[10] = FALSE
ENDIF

LOOP...ENDLOOP 循环:

LOOP
    ; 无限循环，通常需要内部条件判断来退出
    PTP PHome
    IF $IN[10] = TRUE THEN
        BREAK ; 退出循环
    ENDIF
ENDLOOP

第二部分：核心编程环境

1 KUKA.sunrise (新一代控制器界面)

这是 KUKA 最新的控制器操作系统，界面更现代化，集成度高，编程和操作主要通过触摸屏完成，支持拖拽式编程和更高级的调试功能。

2 KUKA.WorkVisual (离线编程与仿真)

功能: 在 PC 上进行机器人程序的编写、仿真和优化，无需占用实际机器人。
优势:
- 安全性: 在虚拟环境中测试程序，避免碰撞。
- 效率: 可以在办公室进行编程，减少机器人停机时间。
- 可视化: 提供 3D 仿真环境，直观检查路径和姿态。
使用: 工程师在 WorkVisual 中创建项目，导入机器人模型和工装，编写 KRL 代码，然后生成 .src 文件和 .dat 文件（数据文件），最后通过 U 盘或网络下载到控制器。

3 SmartPAD (示教器与现场编程)

功能: 连接到控制器的物理设备，用于手动操作机器人、修改程序参数、查看 I/O 状态和进行简单的现场编程。
界面: 传统的按键和屏幕组合，是 KUKA 的经典操作界面。
用途:
- 示教: 手动移动机器人到目标点，记录位置数据 (P1, P2 等)。
- 快速修改: 在线修改程序中的速度、位置等。
- 状态监控: 实时查看程序运行状态、I/O 信号、报警信息。

第三部分：高级编程概念

1 块 (`DECL`)

DECL 用于声明程序中使用的所有数据，是结构化编程的关键。

MODULE MainModule
    ; 全局变量和数据结构声明
    DECL E6POS current_pos  ; 声明一个E6POS类型的位置变量
    DECL FRAME Base_Frame   ; 声明一个基坐标系
    INT i
    PROC main()
        ; 主程序
        ...
    ENDPROC
ENDMODULE

2 子程序 (`PROC`) 与模块 (`MODULE`)

PROC (Procedure): 封装一段可重复使用的代码。

PROC PickPart()
    PTP PHome
    LIN P_Approach Vel=0.2 m/s
    LIN P_Pick Vel=0.1 m/s Fine
    $OUT[1] = TRUE ; 关闭夹爪
    WAIT SEC 0.5
    LIN P_Approach Vel=0.2 m/s
ENDPROC

MODULE (Module): 将相关的 PROC 和 DECL 组织在一起，形成独立的程序单元，类似于 C++ 的命名空间。

3 坐标系与基坐标系 (`$BASE`, `$TOOL`)

$TOOL (工具坐标系): 定义机器人末端工具的中心点、方向和长度，所有基于 TCP 的运动（如 LIN）都是相对于 $TOOL 的。
- 设置: 在 TOOLdata 中定义。
$BASE (基坐标系): 定义机器人工作环境的参考坐标系，所有运动（包括 PTP）的最终目标点坐标都是相对于 $BASE 的。
- 设置: 在 BASEdata 中定义。

正确设置这两个坐标系是编程的基础。

4 位置数据的处理

POS: 基本位置数据类型。

E6POS: 最常用的位置数据类型，包含 6 个轴的角度 (A1, A2, ..., A6) 和笛卡尔坐标 (X, Y, Z, A, B, C)。

P1.X = 500.0   ; X坐标 mm
P1.Y = 0.0
P1.Z = 100.0
P1.A = 0.0     ; 绕X轴旋转
P1.B = 90.0    ; 绕Y轴旋转
P1.C = 0.0     ; 绕Z轴旋转
P1.S = 0       ; 主轴速度
P1.T = 0       ; 机器人外部轴速度
P1.E1 = 0      ; 附加轴1
P1.E2 = 0      ; 附加轴2
P1.E3 = 0      ; 附加轴3
P1.E4 = 0      ; 附加轴4
P1.E5 = 0      ; 附加轴5
P1.E6 = 0      ; 附加轴6
P1.V = 0.5     ; 速度 m/s
P1.ORTHO = 0   ; 正交标志
P1.ETYPE = 0  ; 运动类型
P1.USER = 0    ; 用户数据

5 事件处理 (`INTERRUPPT`, `SIGNAL`)

用于处理异步事件,如急停、安全门信号、传感器触发等。

; 在主程序中
INTERRUPT DECL 1 WHEN $IN[10] = DO_OUTPUT ; 当输入10信号上升沿时触发中断号1
...
; 在程序开头或指定位置
INTERRUPT ON 1 ; 开启中断1
; 中断服务程序
INTERRUPT TP1
    ; 中断发生时执行的代码
    $OUT[20] = TRUE
    INTERRUPT OFF 1 ; 禁用中断，防止重复触发
ENDINTERRUPT

第四部分：实用编程技巧与最佳实践

结构化编程: 使用 MODULE 和 PROC 将大程序分解为小而功能明确的模块。
注释与文档: 为每个 PROC 和复杂逻辑块添加清晰的注释，说明其功能、输入和输出。
模块化与代码复用: 将常用操作（如抓取、放置、回零）编写成独立的 PROC，在不同程序中调用。
调试与故障排除:
- 单步执行: 在控制器界面中逐行执行代码，观察变量和 I/O 状态。
- 断点: 在 WorkVisual 中设置断点，程序运行到断点处暂停。
- 监控: 使用示教器或 WorkVisual 的监控窗口实时查看变量值。
- 日志: 使用 FOLD 和 ENDFOLD 指令记录程序运行信息，便于分析。
