AI硬件如何优化才能更智能？

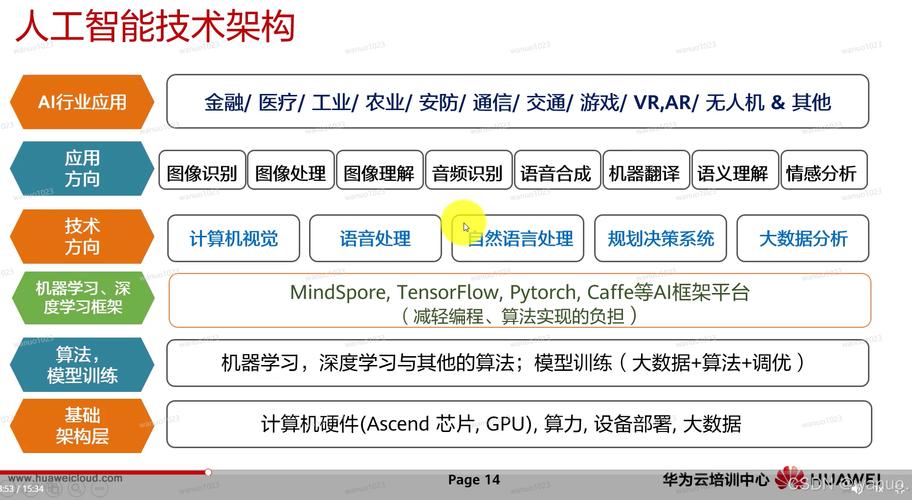

为什么需要专门的AI硬件？（核心原理）

传统的通用处理器，如CPU（中央处理器），是为处理各种类型的任务而设计的“多面手”，它们拥有少量但功能强大的核心，擅长逻辑判断、分支处理和串行任务，现代AI，特别是深度学习，其核心计算模式是大规模、高并行的矩阵和向量运算。

这就像让一位顶尖的数学家（CPU）去进行亿万次简单的加减法，虽然他能做，但效率极低，而雇佣一支由数百万名小学生组成的队伍（专用硬件）则会快得多。

AI硬件的核心设计思想就是：

1. 高并行度：集成成千上万个简单计算单元,同时处理海量数据。
2. 高访存带宽：AI计算需要频繁地从内存中读取权重和激活值，因此必须拥有极快的数据传输通道来避免计算单元“饿肚子”。
3. 低精度计算：AI模型（尤其是推理阶段）对计算精度的要求远低于传统科学计算，使用16位、8位甚至4位、1位（二值化）的浮点数或整数进行计算，可以极大地减少数据体积和功耗,同时提升计算速度。
4. 专用指令集：针对AI算法中的特定操作（如卷积、激活函数）设计硬件指令，实现“一条指令完成一个复杂操作”,进一步提升效率。

主流的AI硬件类型

目前市场上的AI硬件主要分为以下几类，它们各有侧重,服务于不同的应用场景。

GPU (图形处理器)

• 角色：AI计算的“奠基者”和“通用主力”。
• 特点：
  • 天生并行：最初为渲染3D图形而设计，拥有数千个小型核心,非常适合并行计算。
  • 生态成熟：NVIDIA的CUDA平台是事实上的行业标准,拥有最完善的软件工具链和开发者社区。
  • 通用性强：除了AI，还可用于科学计算、数据分析等。
• 代表厂商：NVIDIA (GeForce RTX, A100, H100系列), AMD (Radeon Instinct系列)。
• 应用场景：AI模型训练、大规模数据中心推理、科研。

TPU (张量处理器)

• 角色：Google为AI量身定制的“专用杀手”。
• 特点：
  • 架构专为矩阵乘法设计：其核心是脉动阵列，数据在芯片内像波浪一样流动,高效完成矩阵乘法。
  • 高能效比：在执行AI任务时,其性能功耗比通常优于GPU。
  • 与Google生态深度整合：在Google Cloud上提供高性能TPU服务,并与TensorFlow框架无缝协作。
• 代表厂商：Google。
• 应用场景：Google内部及云服务上的大规模AI模型训练（如BERT、LaMDA）。

ASIC (专用集成电路)

• 角色：为特定AI任务或模型“量身定制”的终极形态。
• 特点：
  • 极致性能与能效：由于是为特定目标设计的，可以去除所有不必要的功能，将晶体管全部用于核心计算,性能和能效比达到顶峰。
  • 灵活性差：一旦流片，设计就固定了,无法适应新的算法或模型。
  • 高昂的研发成本：设计和制造ASIC的费用极高,通常只有大公司或大规模应用场景才会采用。
• 代表厂商/产品：
  • Google TPU：广义上也算一种ASIC。
  • 寒武纪：国内领先的AI芯片公司,其思元系列ASIC产品已应用于云端和边缘端。
  • Cerebras Systems：其Wafer-Scale Engine (WSE) 芯片，将整个晶圆作为一个处理器,拥有巨大的计算核心。

FPGA (现场可编程门阵列)

• 角色：“半定制”的灵活加速器。
• 特点：
  • 硬件可重构：用户可以根据算法需求，动态配置硬件电路,灵活性远超ASIC。
  • 低延迟：对于特定任务,其延迟可以做到非常低。
  • 开发难度大：需要使用硬件描述语言（如Verilog）进行编程,门槛较高。
  • 能效比不如ASIC：由于可编程逻辑带来的额外开销,其能效比通常低于专用ASIC。
• 代表厂商：Xilinx (已被AMD收购), Intel (Altera部门)。
• 应用场景：金融高频交易、数据中心特定加速、通信、以及AI算法的快速原型验证。

边缘AI芯片 (Edge AI Chips)

• 角色：面向终端设备的“小而精”的AI加速器。
• 特点：
  • 低功耗：通常只有几瓦甚至更低，适合手机、摄像头、无人机等电池供电设备。
  • 小尺寸：集成度高,体积小巧。
  • 高实时性：在设备端直接处理数据，无需上传云端，响应速度快,保护隐私。
• 代表厂商/产品：
  • Apple (A-series, M-series芯片中的Neural Engine)：iPhone和Mac电脑中的AI引擎。
  • Qualcomm (骁龙系列中的Hexagon DSP/NPU)：安卓旗舰手机中的AI处理单元。
  • 华为 (麒麟/NPU系列)：华为手机中的AI处理单元。
  • NVIDIA (Jetson系列)：面向机器人、自动驾驶等边缘计算平台。
  • 地平线、芯原股份等国内厂商在智能驾驶和物联网领域也有布局。

关键性能指标

评价一块AI硬件的好坏,主要看以下几个指标：

1. 算力：

   • TFLOPS：每秒万亿次浮点运算，传统指标,但不够准确。
   • TOPS：每万亿次运算，对于AI，更常用INT8 TOPS（每秒8位整数运算次数）或FP16 TOPS（每秒16位浮点运算次数）来衡量,因为低精度计算是主流。

2. 能效比：

   • TOPS/W：每瓦特提供的算力，这是衡量AI芯片效率的核心指标,尤其是在边缘计算和数据中心成本控制中至关重要。

3. 内存带宽：

   • GB/s：每秒可以传输多少GB数据，算力再强，如果数据供给不上（内存墙）,也无法发挥全部性能。

4. 软件生态与工具链：

   硬件本身再好，如果没有易用的编程框架（如TensorFlow, PyTorch的支持）、编译器和调试工具，开发者也无法高效使用,这是NVIDIA成功的关键。

未来趋势

1. Chiplet (芯粒) 设计：将不同功能（如计算、内存、I/O）的芯片模块像乐高积木一样封装在一起，可以提高良率、降低成本、实现灵活组合。
2. 存算一体：打破传统的“冯·诺依曼架构”，在存储单元内部直接进行计算，极大地减少数据搬运带来的时间和能耗瓶颈,被认为是后摩尔时代的重要方向。
3. 稀疏化计算：利用AI模型中大量“零”权重（稀疏性）的特性，硬件设计将直接跳过这些无效计算,进一步提升效率。
4. 通用与专用的融合：未来的AI芯片可能不再是“非黑即白”，而是在一个芯片上集成通用核心和专用加速单元,以应对多样化的工作负载。
5. 光子计算/神经形态计算：这些是更前沿的探索方向，试图用光信号或模仿人脑神经元的方式来处理信息,以期突破传统电子计算的极限。

针对人工智能优化的硬件是一个百花齐放、快速迭代的领域，从训练到推理，从云端到边缘，不同的应用场景催生了不同类型的AI芯片，随着算法的不断演进，硬件设计也将持续创新，以更高效、更智能的方式支撑起整个AI世界的发展。
