WiFi如何实现无人机的远程操控？

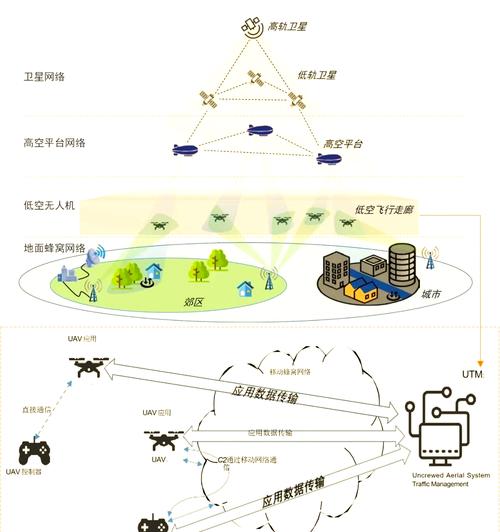

双向通信

要明白无人机控制是一个双向实时通信的过程，这就像两个人在对讲机里对话：

1. 上行链路：你（地面站）的指令 → 无人机（接收并执行）。
2. 下行链路：无人机（摄像头数据、传感器状态、电池电量等）→ 你（地面站，在屏幕上显示）。

Wi-Fi技术被用来同时承载这两条链路的数据。

核心组成部分与工作流程

地面端

这是你操作的部分,通常就是一部智能手机或一台平板电脑。

• 角色：控制中心和数据接收终端。
• 关键组件：
  • Wi-Fi模块：作为Wi-Fi客户端，主动连接到无人机的Wi-Fi热点。
  • App：将你的操作（如摇杆移动、点击按钮）翻译成无人机能够理解的“指令数据包”。
  • 屏幕：接收并显示无人机下传的“视频数据包”，让你看到第一人称视角。
  • GPS（可选）：如果你的手机有GPS，App可以记录飞行轨迹或实现一些高级功能。

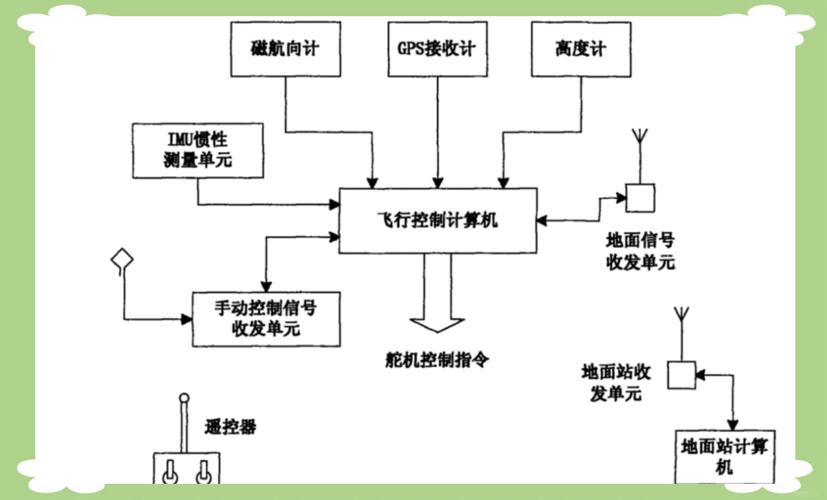

无人机端

这是无人机的“大脑”和“身体”。

• 角色：指令接收器、数据处理器和视频发送器。
• 关键组件：
  • 飞控：无人机的核心“CPU”，负责处理所有指令，并控制电机、电调等。
  • Wi-Fi模块：作为Wi-Fi接入点，创建一个Wi-Fi热点，等待你的手机连接。
  • 图传模块：专门负责处理摄像头采集的视频信号，并将其打包成适合Wi-Fi传输的数据流。
  • 摄像头：捕捉实时画面。
  • 传感器：如IMU（惯性测量单元）、气压计、GPS等，为飞控提供飞行状态数据。
  • 电机与电调：执行飞控的命令，驱动螺旋桨旋转。

详细工作流程分解

让我们用一个具体的例子来走一遍整个流程：你想让无人机向前飞行。

第1步：建立连接

1. 你打开无人机电源,无人机的Wi-Fi模块自动启动，并创建一个名为“DJI_Mavic_Air_XXXX”的Wi-Fi热点。
2. 你打开手机上的App,App会自动搜索并连接到这个热点。
3. 连接成功后,你的手机和无人机之间就建立了一条数据通道。

第2步：上行链路（你的指令如何传到无人机）

1. 输入指令：你在手机App屏幕上，用手指向上滑动虚拟摇杆。
2. 指令打包：App检测到这个操作，将其翻译成一个标准化的数据包，这个数据包里包含了类似这样的信息：{指令类型: "移动", 方向: "前", 速度: "50%", 时间戳: "当前时间"}。
3. Wi-Fi传输：手机通过Wi-Fi，将这个数据包作为“数据帧”发送出去。
4. 无人机接收：无人机的Wi-Fi模块接收到这个数据帧，并将其交给飞控系统。

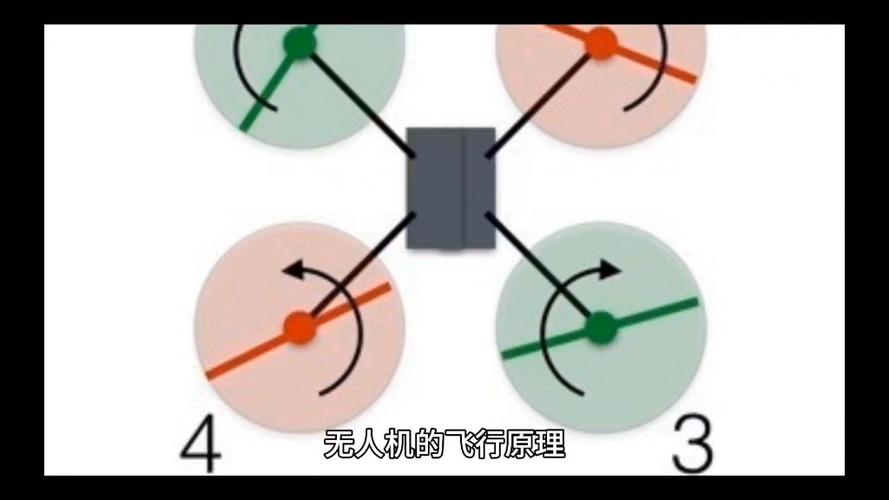

5. 指令执行：飞控系统解析数据包，理解了“向前飞50%速度”的指令，它立即计算出四个电机需要输出的不同转速，以产生向前飞行的合力，然后向电调发送信号，电调再控制电机改变转速，无人机开始向前飞行。

第3步：下行链路（无人机的画面如何传到你的手机）

这个流程与上行链路相反,是并行的。

1. 视频采集：无人机上的摄像头（如CMOS传感器）持续不断地捕捉前方的画面，生成原始的视频信号。
2. 视频编码与压缩：图传模块（或集成在飞控中）会对这个原始视频信号进行编码（如使用H.264或H.265格式）和压缩，这是至关重要的一步，因为原始视频数据量巨大，不压缩无法通过Wi-Fi实时传输。
3. 打包成数据流：压缩后的视频数据被分割成一个个小的“数据包”，每个包都带有序列号和纠错信息。
4. Wi-Fi传输：无人机的Wi-Fi模块将这些视频数据包通过Wi-Fi信道广播出去。
5. 手机接收与解码：你的手机接收到这些数据包，App根据序列号将它们重新组装起来，然后进行解码，将压缩的视频数据还原成可以播放的图像。
6. 显示：解码后的图像最终显示在你的手机屏幕上，你就能实时看到无人机所拍摄的画面。

Wi-Fi技术的特点与影响

使用Wi-Fi技术控制无人机，有其固有的优缺点，这直接影响了无人机的性能表现。

优点：

1. 成本低廉：Wi-Fi模块是消费电子的标配，成本远低于专业的图传和控制方案（如OcuSync、DJI的Lightbridge）。
2. 技术成熟，易于集成：几乎所有智能设备都支持Wi-Fi，开发App和无人机固件的门槛相对较低。
3. 传输速率高：Wi-Fi可以提供较高的带宽，足以传输720p甚至1080p的高清视频。

缺点与挑战：

1. 延迟较高：
   • 原因：Wi-Fi协议本身有一定的握手、信道竞争和纠错开销，视频的编码、压缩、传输、解码过程也会产生延迟。
   • 影响：延迟通常在100毫秒到几百毫秒之间，对于高速穿越或竞技飞行，这种延迟会严重影响操作手感，导致“指哪打不到哪”。
2. 传输距离有限：
   • 原因：Wi-Fi工作在2.4GHz和5GHz频段，这些频段是视距传播，且容易被障碍物（如墙壁、树木）衰减，2.4GHz穿墙性好但速率较低且易受干扰（如微波炉、蓝牙设备），5GHz速率高但穿墙性差。
   • 影响：在开阔地带，Wi-Fi控制的无人机通常只能达到几百米的控制距离，远低于专业无人机（可达数公里甚至更远）。
3. 抗干扰能力差：
   • 原因：Wi-Fi信道是公开的，在人群密集的地方（如公园、广场），大量的Wi-Fi设备会相互干扰，导致数据丢包、卡顿甚至连接中断。
   • 影响：飞行稳定性差，视频画面容易花屏或断流。
4. 功耗较高：
   • 原因：Wi-Fi模块在高速数据传输时功耗较大。
   • 影响：对于电池容量有限的无人机，会缩短整体的续航时间。

Wi-Fi控制无人机的原理，本质上是利用Wi-Fi技术搭建一个双向的、实时的无线数据桥梁。

• 上行：将用户的操作指令从手机App高效、准确地传输给无人机的飞控系统。
• 下行：将无人机摄像头采集的实时视频流，经过压缩编码后，通过Wi-Fi传输回手机App进行解码和显示。

虽然Wi-Fi方案在成本和易用性上优势明显，但其高延迟、短距离、易受干扰的缺点，使其主要应用于入门级、玩具级或特定消费级无人机，而专业级无人机则普遍采用更先进的私有通信协议（如DJI的OcuSync、大疆的Lightbridge），这些协议在延迟、距离、抗干扰和功耗方面都做了深度优化，以满足专业航拍和飞行的严苛要求。
