太棒了！学习使用 ABB 打磨机器人是一个非常具有价值的技能，它结合了机器人技术、自动化和精密加工，对于初学者来说，这个任务看起来可能有些复杂，但只要遵循一个清晰的路径,完全可以掌握。

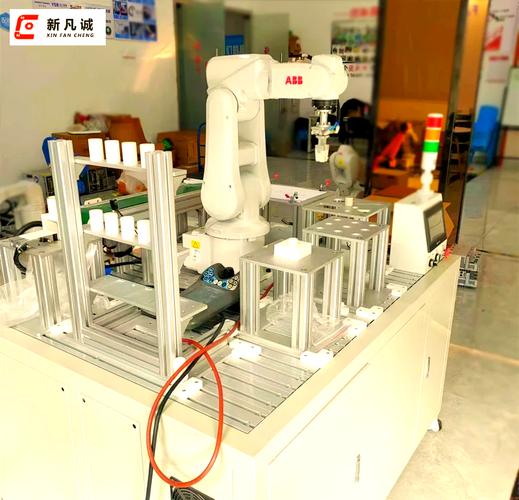

（图片来源网络，侵删）

下面我为你整理了一份从零到一的 ABB 打磨机器人学习路线图,分为几个核心阶段。

第一阶段：奠定理论基础 (The "Why" - 知道为什么这么做)

在动手操作之前，理解背后的原理至关重要，这能让你不仅会“操作”，更能理解“优化”。

什么是机器人？ 了解工业机器人的基本组成部分：机械臂、控制器、示教器。
坐标系：
- 世界坐标系: 机器人工作站的绝对参考系。
- 基坐标系: 机器人安装的参考系。
- 工具坐标系: 定义工具中心点的位置和方向。对于打磨来说，这是最重要的坐标系！ 你需要知道砂轮的尖端在哪里。
- 工件坐标系: 定义工件的位置和方向，如果你的工件是批量生产的,设定好工件坐标系可以极大简化编程。
运动类型：
- 关节运动: 机器人各关节以最快速度移动，路径不精确,用于快速定位。
- 线性运动: 机器人工具中心点沿直线移动，路径精确，打磨过程主要使用此模式。
- 圆周运动: 机器人工具中心点沿圆弧移动,用于平滑过渡。

为什么要用机器人打磨？ 了解机器人在打磨中的优势：一致性高、质量稳定、可 24/7 工作、减少人工粉尘和噪音伤害、降低人工成本。
打磨的关键参数：
- 接触力: 这是打磨质量的灵魂！力太大，工件易变形、烧伤；力太小，效率低、光洁度不够,你需要学习如何使用力控传感器来维持恒定的接触力。
- 路径规划: 打磨的轨迹直接影响最终效果，需要理解如何规划重叠率、进给速度等。
- 工具选择: 了解不同材质、粒度的砂轮/砂带适用于何种材料和加工要求。

这是将理论付诸实践的阶段，核心是熟悉 ABB 机器人的“语言”和操作界面。

示教器是你与机器人沟通的唯一桥梁,必须像使用手机一样熟悉它。

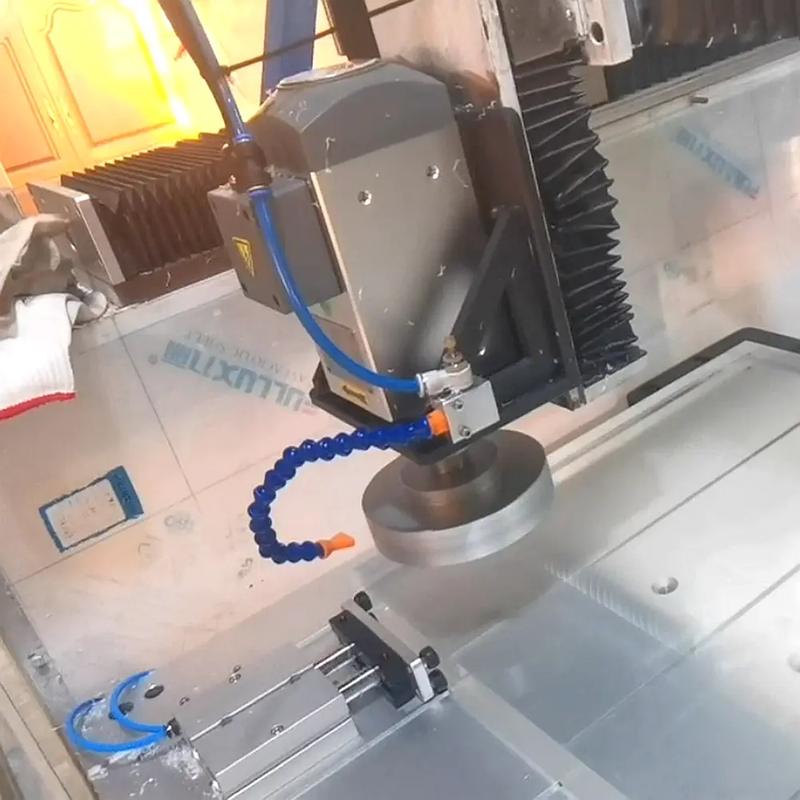

（图片来源网络，侵删）

界面布局: 了解屏幕上的各个区域：状态栏、菜单栏、虚拟按钮、坐标系选择等。
手动操纵: 这是最基本也是最常用的操作。
- 使用示教器上的摇杆，让机器人进行关节运动和线性运动。
- 练习在不同坐标系（工具、工件）下移动机器人，感受其区别，在工具坐标系下移动,机器人会围绕砂轮的尖端旋转。
I/O 信号控制: 学习如何通过示教器手动输入/输出数字信号，例如控制吸尘器的开关、夹具的松紧等。

创建程序模块: 在 RobotStudio 或示教器上创建一个新的程序模块。
移动指令:
- MoveL: 线性移动,用于打磨路径。
- MoveJ: 关节移动,用于空载快速移动。
- 学习设置目标点的位置（robtarget）。
I/O 指令:
- SetDO: 设置数字输出，SetDO do_Gripper, 1; (夹紧)
- WaitDI: 等待数字输入，WaitDI di_Part_Present, 1; (等待工件到位)
逻辑指令:
- IF-THEN-ELSE: 用于条件判断，如果工件没到位，就等待”。
- FOR-LOOP / WHILE-LOOP: 用于重复执行任务,例如对一圈的焊缝进行打磨。
调试技巧:
- 单步执行: 一次执行一行程序,方便观察机器人动作。
- 连续执行: 让机器人连续运行程序。
- 断点设置: 在某一行程序设置暂停点。
- 程序指针: 了解如何让机器人从指定的行开始运行。

工具坐标系校准:
- 这是打磨的重中之重！你需要精确地告诉机器人“砂轮的尖端在哪里”。
- 学习使用 TCP4 或 TCP6 方法进行校准，通常需要 4-6 个不同的点来定义工具的中心点和方向。
工件坐标系校准:
- 如果你的工件在夹具上有固定的位置，校准工件坐标系可以让你用相同的程序加工所有工件,只需更换一次坐标系原点即可。
- 学习使用 3-Point、4-Point 或 X-Y-Z 方法进行校准。

掌握了基础后,就需要针对打磨应用进行深入学习了。

这是从“能用”到“好用”的关键一步。

力控传感器: 了解 ABB 的 Integrated Force Control (IFC) 或外部力控传感器（如 ATI, Robotiq）的工作原理。
学习 IFC 指令:
- CIRC: 圆弧跟随,用于打磨圆角。
- LIN: 线性跟随,用于打磨平面。
- ZONE: 设置过渡区,让机器人平滑地进入和离开工件表面。
参数整定: 学习如何调整接触力、刚度、过渡区等参数，以获得最佳的打磨效果,这需要大量的实验和经验积累。

使用 ABB RobotStudio 进行离线编程:
- 在电脑上创建工作站模型（机器人、工具、工件、夹具）。
- 在虚拟环境中进行路径规划和程序编写,可以大大减少现场调试时间。
- 使用 RobotStudio 的 PathEditor 功能对打磨路径进行优化，例如调整进给速度、平滑拐角。
程序数据管理: 学习使用 PERS (持久性变量) 来存储工具数据、工件数据等,防止程序丢失后需要重新校准。

常见问题排查:
- 路径偏差: 是 TCP 校准不准还是工件摆放有误？
- 打磨不均: 是力控不稳定还是路径规划不合理？
- 机器人碰撞: 如何通过降低速度、使用碰撞检测功能来保护设备和工件。
维护保养: 了解机器人、控制器和打磨工具的日常检查和维护周期。

官方文档 (首选):
- ABB RobotStudio: 下载免费版,里面有详尽的教程和帮助文档。
- ABB Knowledge Base: ABB 的官方知识库,包含几乎所有技术问题的解答。
- IRC5 控制器手册: 查找对应版本的控制器手册,了解所有指令和功能的详细说明。
培训课程:
- ABB 学院: ABB 官方提供线上和线下培训课程,从基础到高级非常系统。
- 认证培训: 如果你想从事这个行业，可以考虑考取 ABB 的认证，如机器人操作员、程序员等。
社区与论坛:
- Robotforum: 一个非常活跃的国际机器人论坛,有大量的技术讨论和资料分享。
- 国内技术论坛: 搜索一些工业自动化相关的中文论坛,也能找到很多同行经验。
实践建议:
- 从小处着手: 先从一个简单的平面或直线打磨开始,再逐步挑战曲面和复杂形状。
- 记录与复盘: 每次调试后，记录下参数和效果，分析原因,不断优化。
- 多看多问: 如果有机会，多向经验丰富的工程师请教,他们的实践经验是书本上学不到的。
