工业机器人视觉系统如何提升应用效能？

核心构成与工作原理

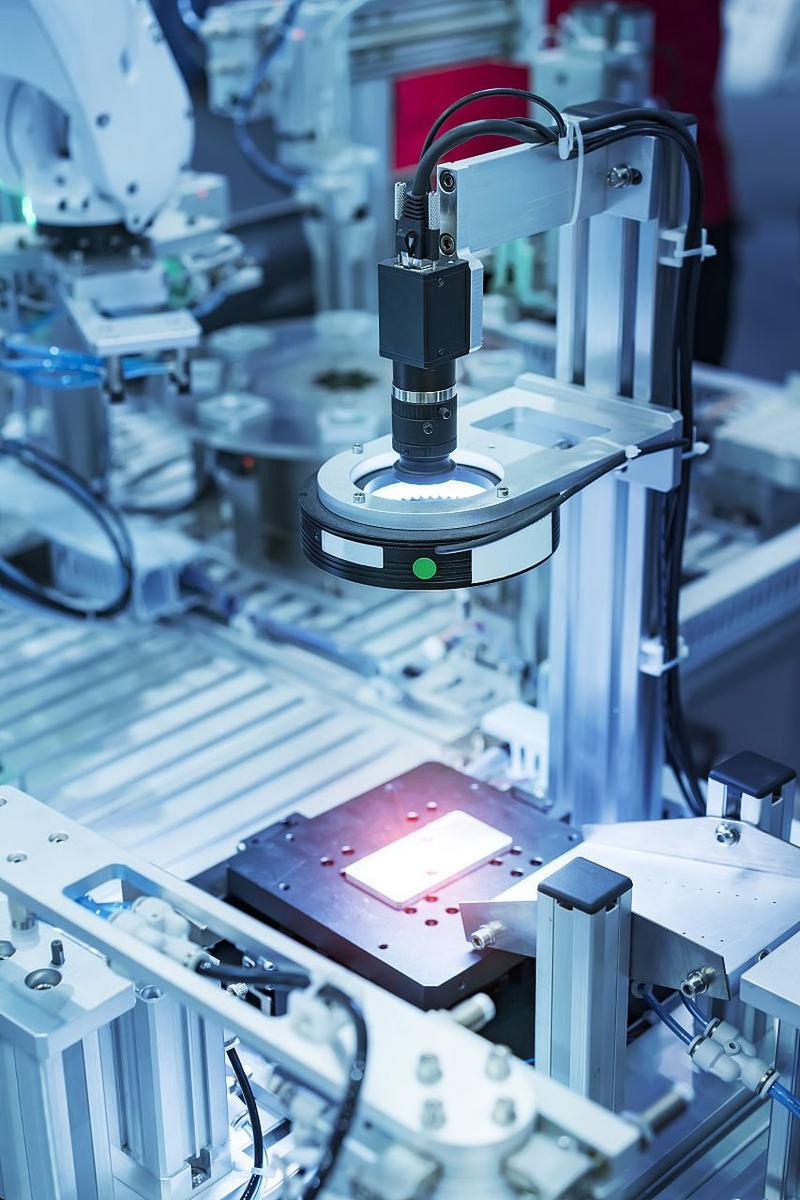

一个典型的机器人视觉系统主要由以下几个部分组成：

1. 工业相机: “眼睛”，负责捕捉图像，根据需求选择2D相机或3D相机（如结构光、激光轮廓、ToF等）。
2. 镜头: 相机的“晶状体”，负责对焦和成像。

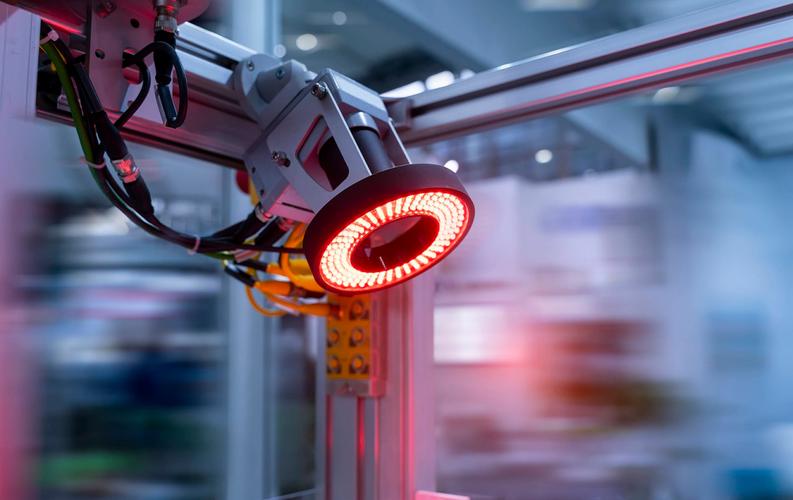

3. 光源: “照明系统”，这是视觉系统成败的关键，合适的光源可以突出目标特征，消除阴影、反光等干扰，极大地提高图像质量和识别率。
4. 图像采集卡/视觉控制器: 连接相机和机器人控制器的“神经中枢”，负责将相机捕捉到的模拟或数字信号转换为机器人可以处理的数字信号。
5. 视觉软件: “大脑”，运行在PC或专用控制器中，负责图像处理、算法分析、坐标转换等核心任务。
6. 机器人控制器: “行动中枢”，接收视觉系统发送的目标位置、姿态等信息，并据此控制机器人进行精确运动。

工作流程： 拍照 → 传输 → 处理 → 分析 → 输出 → 执行

1. 触发拍照： 机器人或外部传感器发出信号，相机在指定位置和时刻拍摄一张或多张图像。
2. 图像传输： 图像通过采集卡传输到视觉处理单元。
3. 图像处理与分析： 视觉软件对图像进行预处理（如去噪、增强），然后运行特定算法（如定位、测量、识别、检测）。
4. 坐标转换： 将在图像坐标系中计算出的目标位置和姿态，转换成机器人坐标系中的三维坐标和旋转角度。
5. 输出结果： 将转换后的坐标数据发送给机器人控制器。
6. 机器人执行： 机器人根据接收到的坐标数据，精确地移动到目标位置，并执行抓取、焊接、装配等操作。

主要应用领域

工业机器人视觉系统的应用已经渗透到制造业的方方面面,以下是其最核心和最常见的应用场景：

引导与定位

这是视觉系统最基础也是最重要的应用,机器人不再是固定程序地重复动作，而是可以“看到”并“找到”目标。

• 应用场景：
  • 无序抓取： 在料箱、传送带上杂乱堆叠的工件（如汽车零部件、手机壳、玩具等），视觉系统能够识别每个工件的位置和姿态，引导机器人逐个抓取并放到指定位置，这解决了传统固定轨迹无法应对来料混乱的问题。
  • 工件定位： 在装配线上，工件可能存在位置偏差，视觉系统先对工件进行拍照定位，然后将实际坐标补偿给机器人，确保机器人能精确地对准工件进行后续操作（如螺丝锁附、焊接、涂胶）。
• 价值： 极大提升生产线的柔性和适应性，降低对来料工装夹具的精度要求，减少因定位不准导致的产品缺陷和设备损坏。

检测与测量

利用视觉系统进行高精度、高速度的在线质量检测，替代传统的人工目检或接触式测量。

• 应用场景：
  • 尺寸测量： 精确测量零件的长度、宽度、高度、孔径、间距、圆度、角度等，在手机屏幕生产中，检测屏幕的尺寸和边缘是否完好。
  • 外观缺陷检测： 检测产品表面的划痕、凹陷、脏污、裂纹、色差、印刷错误等，在瓶装水生产线上，检测瓶身是否有瑕疵或标签是否贴正。
  • 完整性检测： 检查产品部件是否缺失或安装错误，在汽车发动机装配线上，检查螺丝是否全部拧紧，或某个小零件是否遗漏。
• 价值： 实现全自动化质量控制，检测精度高、速度快、标准统一，有效降低不良品率，提升产品质量和品牌声誉。

识别与追溯

通过读取一维码、二维码、字符或特定标记，实现对产品或零部件的身份识别和信息追溯。

• 应用场景：
  • 码读取： 在包裹分拣、产线追溯中，快速读取产品上的条形码或二维码，获取产品信息（如型号、批次、生产日期），并据此将产品分流到不同产线或区域。
  • 字符识别： 读取产品上的刻印字符或标签文字，用于信息录入和校验。
  • 防错应用： 在装配前，通过视觉系统识别零件上的标记，确保机器人拿取的是正确的零件，防止错装、漏装。
• 价值： 实现生产过程的数字化管理，提高物流效率，完善产品追溯体系，增强供应链的透明度。

装配与引导

在复杂的装配过程中,视觉系统提供精确的引导，确保机器人能完成高难度的装配任务。

• 应用场景：
  • 精密插拔： 在汽车仪表盘装配中，视觉系统引导机器人将连接器对准并插入到电路板上的微小插座中。
  • 辅助焊接/涂胶： 在汽车白车身焊接或涂胶时，视觉系统先扫描焊点或胶路的轨迹，然后引导机器人沿着精确的路径进行焊接或涂胶，确保焊缝或胶迹均匀、连续。
  • 轴孔装配： 将一个齿轮或轴承精确地安装到轴上，视觉系统可以识别两者的相对位置，引导机器人完成高精度的对中装配。
• 价值： 实现高精度、高复杂度的自动化装配，提升产品装配质量和一致性，降低人工劳动强度。

焊接引导

这是视觉系统在汽车制造等重工业领域的经典应用。

• 应用场景：
  • 焊缝寻位： 钣金件在焊接前可能会有一定的拼接间隙或位置偏差，视觉系统通过激光扫描等方式，精确找到焊缝的三维轨迹。
  • 实时跟踪： 在焊接过程中，实时跟踪焊缝的位置，即使工件因热变形发生微小偏移，机器人也能实时调整焊接路径，保证焊缝质量。
• 价值： 大幅提高焊接质量和效率，减少焊后打磨和返工，尤其适用于复杂曲面的焊接。

典型应用案例解析

案例1：3C行业手机中框螺丝锁附

• 挑战： 手机中框微小，螺丝孔位多且密集，人工锁附效率低、易疲劳、易错漏。
• 视觉系统应用：
  1. 定位引导： 机器人搭载2D/3D视觉相机，对中框进行拍照，识别所有螺丝孔的精确位置和姿态。
  2. 坐标补偿： 将识别出的孔位坐标发送给机器人，补偿来料的位置偏差。
  3. 执行锁附： 机器人根据视觉提供的坐标，依次将螺丝精准地锁入每个孔位，并可集成力控功能，防止过力损伤工件。
• 效果： 实现全自动化锁附，效率提升数倍，100%杜绝错漏锁，保证锁附力矩一致。

案例2：汽车零部件的缺陷检测

• 挑战： 汽车发动机缸体等零部件结构复杂，表面有油污和反光，人工检测难以发现微小缺陷，且标准不一。
• 视觉系统应用：
  1. 多角度/多光源成像： 使用多个相机和特殊光源（如同轴光、环形光）组合，消除反光，照亮待检测区域。
  2. AI深度学习检测： 采用基于深度学习的视觉算法，通过学习大量“合格”和“不合格”的图像样本，系统能自动识别出划痕、气孔、砂眼等复杂缺陷。
  3. 实时报警与分拣： 检测到不合格品时，系统立即发出信号，机器人或机械手将其从产线上剔除。
• 效果： 检测精度和速度远超人工，实现零缺陷标准，确保发动机的可靠性。

发展趋势

1. 3D视觉的普及化： 3D视觉（尤其是结构光和激光轮廓）成本下降，性能提升，越来越多地应用于引导、测量和检测，能提供更丰富的深度信息。
2. AI与深度学习的深度融合： 传统视觉算法难以解决复杂、不规则的缺陷检测问题，AI/深度学习能够处理这类“非结构化”问题，使视觉系统更“智能”，具备自学习和泛化能力。
3. 柔性化与易用性： 视觉软件的图形化界面越来越友好，非专业人员也能快速进行配置和调试，大大降低了机器人视觉的应用门槛。
4. 集成化与一体化： 相机、光源、控制器与机器人本体的一体化设计成为趋势，简化了系统部署，提高了稳定性和空间利用率。
5. 实时性与速度提升： 随着硬件性能和算法优化，视觉系统的处理速度越来越快，能够满足更高节拍的生产线需求。

工业机器人视觉系统是实现“智能制造”和“工业4.0”的关键技术之一，它赋予了机器人感知环境、理解任务、自主决策的能力，将工业自动化从“刚性自动化”推向了“柔性自动化”和“智能化”，通过解决定位、检测、识别等核心痛点，视觉系统正在帮助全球制造业实现提质、增效、降本和换人的战略目标，是未来工厂不可或缺的“智慧之眼”。
