Sprite无人机拆解后藏着什么秘密？

这里的“拆解”并非指物理上拆开你的无人机（这会立即导致保修失效和潜在危险），而是从技术、结构、功能和演进等多个维度，深入剖析这款消费级无人机的核心构成和设计哲学。

第一部分：宏观解剖 —— 精灵无人机的核心构成

一架完整的精灵无人机可以看作是由四大系统组成的有机体：

1. 飞行平台系统 (The Body & Frame)
2. 飞控与感知系统 (The Brain & Senses)
3. 图传与遥控系统 (The Nervous System & Voice)
4. 动力与供电系统 (The Muscles & Heart)

下面我们逐一拆解每个系统。

第二部分：深度拆解 —— 各子系统详解

飞行平台系统 (机身与结构)

这是无人机的骨架和外壳,负责承载所有内部组件并提供空气动力学外形。

• 机身材料:


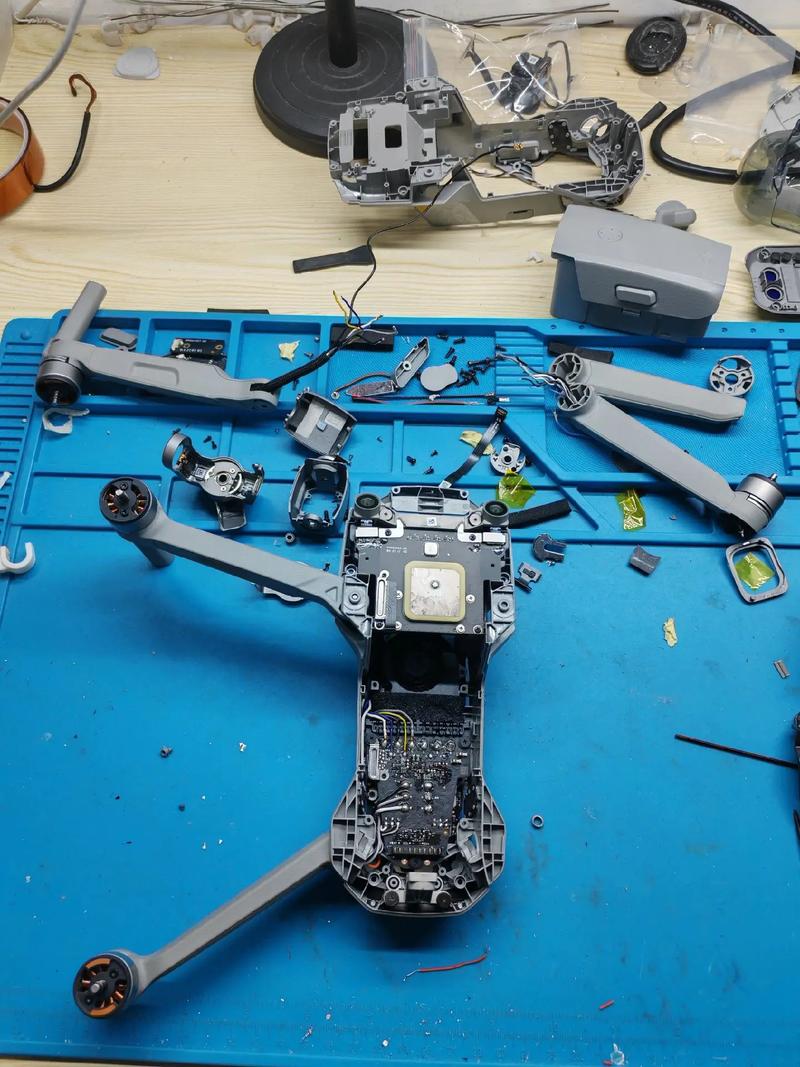

  （图片来源网络，侵删）
  • 早期型号 (如Phantom 1/2): 大量使用工程塑料，成本低，但强度和韧性有限。
  • 主流型号 (如Phantom 3/4): 采用复合材料，主要是碳纤维与工程塑料的结合，臂架多为碳纤维管，机身主体为高强度塑料，实现了轻量化和高强度的平衡。
  • 后期型号 (如Phantom 4 Pro V2.0): 进一步优化材料，使用更耐用的材料，并增加机身结构强度以适应更高速的飞行。

• 核心结构组件:

  • 臂架: 连接机身主体与电机，是承重和抗弯的关键，碳纤维臂架是精灵系列的标志性特征。

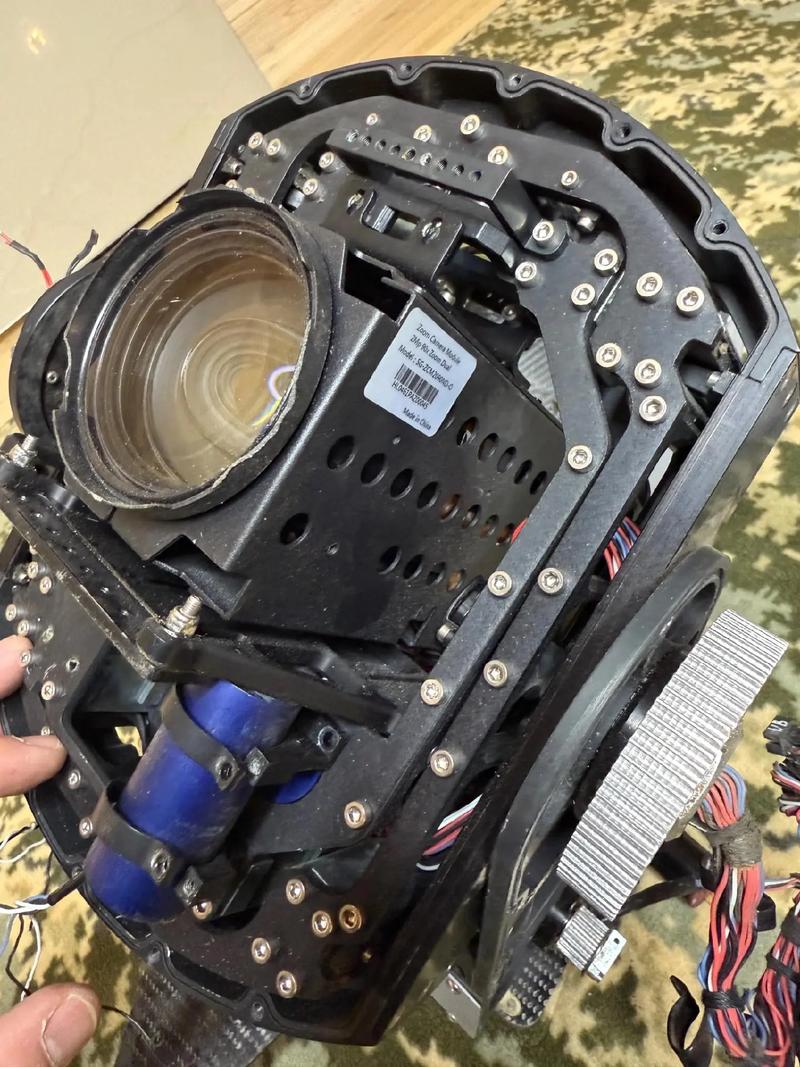

  • 云台: 这是精灵系列的核心卖点之一，它是一个三轴机械增稳云台，通过无刷电机和精密的陀螺仪、加速度计，实时抵消飞机的抖动和姿态变化，确保相机镜头始终平稳。
    • 工作原理: 云台控制器会持续接收IMU（惯性测量单元）的数据，计算出需要补偿的角度，然后驱动电机转动云台，实现反向稳定。
  • 起落架: 提供着陆支撑，同时设计成“X”形或“H”形，在飞行时可以收纳，减少空气阻力，其高度和间距经过精心计算，确保相机镜头和机身下方传感器（如视觉传感器）不会在降落时触地。
  • 电池仓: 设计了快拆结构，方便用户快速更换电池，仓内通常有触点用于连接电池，并提供锁扣或旋钮固定。

飞控与感知系统 (大脑与感官)

这是无人机的“中枢神经系统”，负责处理所有信息并下达指令。

• 飞控:

  • 核心: 一块集成了主控芯片（如ARM系列处理器）、传感器和I/O接口的电路板。
  • 功能:
    • 姿态解算: 综合陀螺仪、加速度计和磁力计的数据，精确计算出飞机当前的俯仰、横滚和偏航角度。
    • 飞行控制: 根据遥控器的指令和飞行模式（如GPS模式、姿态模式），结合传感器数据，计算出每个电机需要输出的转速，以实现平稳飞行、悬停、转弯等动作。
    • 任务管理: 执行自动返航、指点飞行、兴趣点环绕等智能飞行任务。

• 感知传感器 (精灵4系列开始大规模应用):


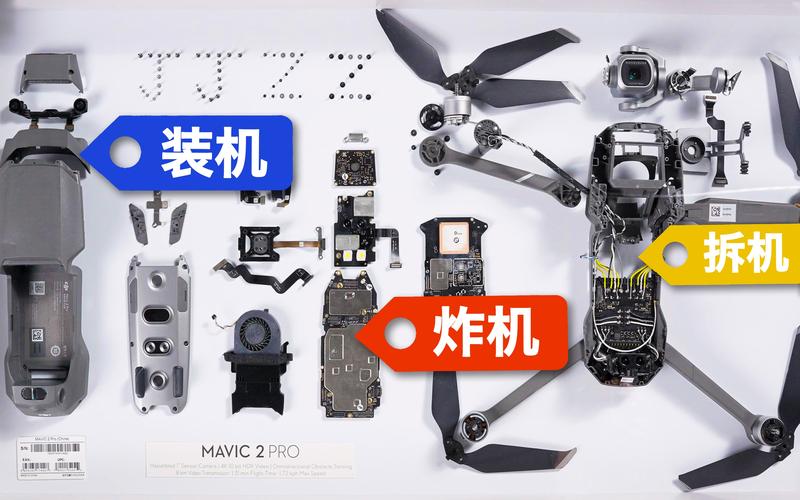

  （图片来源网络，侵删）
  • 视觉传感器:
    • 双目视觉系统: 位于机身下方，通过两个摄像头模仿人眼，进行立体视觉测距，这是实现无GPS环境下的精准悬停（即“视觉定位”）的关键，它能在室内、桥下、GPS信号弱的场景下，通过识别地面纹理来悬停。
    • 前方避障传感器: 在精灵4 Pro及之后型号上，机身前方增加了双目或单目视觉传感器，用于探测前方障碍物并自动减速或悬停，实现主动避障。
  • 红外传感器: 位于机身下方，辅助视觉系统进行测距，尤其在弱光或无纹理的表面（如白色墙壁、玻璃）上表现更好。
  • 超声波传感器: 位于机身下方，作为近距离的“最后一道防线”，在非常近的距离（通常低于1米）内提供精确的高度信息，用于精准降落和低高度悬停。
  • 主IMU (惯性测量单元): 集成在飞控板上，是飞机感知自身姿态变化的核心。

图传与遥控系统 (神经与语音)

这是无人机与操作员之间沟通的桥梁。

• 遥控器:

  • 天线: 通常采用全向天线，确保在不同方向上都能与飞机保持稳定连接。
  • 控制杆: 左右控制油门和偏航（机头转向），前后控制俯仰（前进/后退），左右控制横滚（左/右平移）。
  • 拨轮/按键: 用于控制相机拍摄模式、切换飞行模式、返航等。
  • 内置屏幕/手机支架: 精灵3及之后的型号，遥控器本身不带屏幕，而是通过手机支架将手机连接，利用D GO App显示实时图传、飞行参数和相机设置。

• 图传系统:

  • 工作原理: 飞机上的图传发射模块将相机的视频信号进行编码，然后通过4GHz或5.8GHz的无线电波发送出去，遥控器接收到信号后，通过HDMI或USB线传输给手机，最终在DJI GO App中解码显示。
  • 技术演进:
    • Phantom 2: 使用模拟图传，画质差，易受干扰。
    • Phantom 3: 引入Lightbridge技术，实现高清数字图传，画质和抗干扰能力大幅提升。
    • Phantom 4: Lightbridge 2.0，进一步提升了传输距离和画质（支持720p）。
    • Phantom 4 Pro: Lightbridge HD，支持1080p高清图传，画质更清晰。

动力与供电系统 (肌肉与心脏)

这是无人机飞行的物理基础。

• 电池:

  • 类型: 几乎全部采用高倍率锂聚合物电池。
  • 特点: 能量密度高、能瞬间输出大电流（驱动电机）、重量轻。
  • 关键参数:
    • 电压: 如11.1V, 14.8V, 22.2V，决定了电机转速和系统工作电压。
    • 容量: 如4480mAh, 5900mAh，决定了电池的“油箱”大小。
    • 放电倍率: 如25C，决定了电池能瞬间输出多大电流，直接关系到动力性能。
  • 智能电池: 内置了BMS（电池管理系统），可以与飞控通信，显示剩余电量、循环次数，并在电量过低时自动报警或执行返航。

• 电机与电调:

  • 无刷电机: 相比有刷电机，效率更高、寿命更长、动力更强，每个臂架下安装一个。
  • 电子调速器: 简称电调，它位于飞控和电机之间，接收飞控发来的PWM信号，精确控制每个电机的转速，电调的性能直接影响电机的响应速度和效率。

第三部分：技术演进与拆解 —— 从Phantom 1到Phantom 4

精灵系列的发展史,就是一部消费级无人机技术不断突破的历史。
