无人机集群飞行控制算法

核心思想：从“单机智能”到“集群智能”

无人机集群控制的核心思想是,不再依赖一个中央地面站来控制每一架无人机，而是让每架无人机具备一定的自主决策能力，通过相互之间的通信和协作，共同完成复杂任务。 这就像一个蚁群或鸟群，没有“总指挥”，但整体却能表现出高度智能和协调的行为。

算法的关键组成部分

一个完整的无人机集群飞行控制系统通常包含以下几个关键部分：

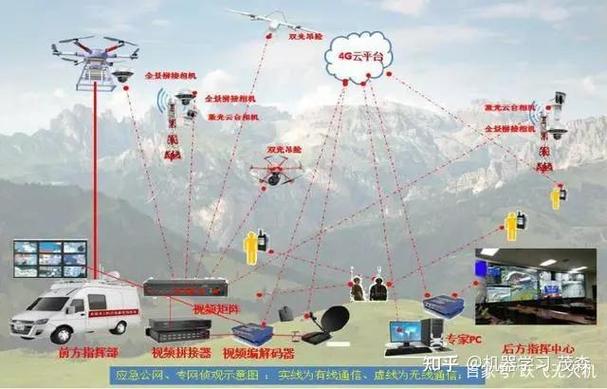

1. 通信层:

   • 作用： 无人机之间交换信息，如位置、速度、意图、状态等。
   • 挑战： 通信延迟、带宽限制、网络拓扑动态变化、通信中断。
   • 技术： 通常采用Ad-Hoc自组织网络，支持多跳通信。

2. 感知与定位层:

   • 作用： 无人机需要知道“我在哪？”和“周围有什么？”。
   • 技术：
     • 自身定位： GPS、UWB（超宽带）、视觉里程计、激光雷达 等。
     • 环境感知： 摄像头、激光雷达、毫米波雷达等，用于避障、识别目标等。
     • 相对定位： 利用UWB或视觉，实现无人机之间的高精度相对位置测量。

3. 决策与规划层:


   （图片来源网络，侵删）
   • 作用： 这是算法的核心，负责决定“去哪？”和“怎么去？”，它接收任务目标，并生成所有无人机的路径和动作序列。
   • 主要算法类别： 这是我们下一节要重点介绍的。

4. 控制执行层:

   • 作用： 将决策层生成的路径和指令转化为具体的电机转速和舵机角度，精确控制无人机的姿态和位置。
   • 技术：
     • 姿态控制： PID控制、LQR（线性二次调节器）等，确保无人机稳定飞行。
     • 轨迹跟踪控制： MPC（模型预测控制）、反步法等，使无人机精确跟踪规划好的路径。

主流的集群控制算法分类

集群控制算法可以根据其核心思想分为几大类,这些算法常常被组合使用。

基于群体智能的算法

这类算法模仿自然界中生物群体的行为,如鸟群、鱼群、蚁群，特点是去中心化、分布式、可扩展性强。

• Boids 模型 (Craig Reynolds, 1986):

  • 三大规则：
    1. 分离: 避免与邻近的个体过于接近。
    2. 对齐: 与邻近个体的平均飞行方向保持一致。
    3. 内聚: 向邻近个体的平均位置移动。
  • 优点： 实现简单，能产生非常自然的集群行为。
  • 缺点： 规则相对简单，难以处理复杂的任务和约束（如通过特定区域、避障）。

• 人工势场法:

  • 思想： 将无人机视为在虚拟的“力场”中运动的粒子。
    • 目标点产生“吸引力”。
    • 障碍物和其他无人机产生“排斥力”。
  • 优点： 实时性好，计算量小，非常适合动态避障。
  • 缺点： 容易陷入局部最优（如在目标点和障碍物之间卡住），难以处理复杂的多目标路径规划。

• 蜂群算法/蚁群优化:

  • 思想： 模仿蚂蚁通过信息素寻找最短路径的行为，无人机“探索”环境并留下“虚拟信息素”，其他无人机根据信息素浓度选择路径。
  • 优点： 适用于分布式路径规划，能找到较优解。
  • 缺点： 收敛速度可能较慢，需要参数调优。

基于优化理论的算法

这类算法将集群控制问题转化为一个数学优化问题，目标是找到一个最优解（如总能耗最小、时间最短、路径最平滑等）。

• 集中式优化:

  • 思想： 存在一个中央节点（可以是地面站或集群中的一架“主”无人机），收集所有无人机的信息，然后集中求解一个复杂的优化问题，为所有无人机生成最优路径。
  • 算法举例：
    • 混合整数线性规划: 适用于路径规划，但计算复杂度高，规模受限。
    • 凸优化: 适用于一些可以转化为凸问题的控制问题，求解速度快且保证全局最优。
  • 优点： 能找到全局最优解，规划质量高。
  • 缺点： 计算负担重，对通信可靠性要求高，存在单点故障风险。

• 分布式优化:

  • 思想： 这是目前的研究热点，没有中央节点，每个无人机只根据自己和邻居的信息，通过迭代算法（如交替方向乘子法 ADMM）来更新自己的决策，最终所有无人机的决策会收敛到全局最优解。
  • 优点： 可扩展性强，鲁棒性好（部分节点失效不影响整体），通信负担轻。
  • 缺点： 算法设计复杂，收敛速度和通信开销需要权衡。

基于博弈论的算法

这类算法将无人机之间的互动视为参与者在玩一场“游戏”，每个无人机（参与者）都根据自己的目标和对手的策略，选择自己的最优行动（策略）。

• 应用场景：
  • 竞争场景： 多架无人机追捕一个目标，或无人机之间争夺资源。
  • 合作场景： 可以设计一种“合作博弈”，使个体理性选择最终导向集体利益最大化。
• 优点： 非常适合建模和分析多智能体之间的交互和竞争行为。
• 缺点： 算法复杂，计算量大，对无人机的计算能力要求高。

基于人工智能/机器学习的算法

随着AI技术的发展,机器学习在集群控制中扮演越来越重要的角色。

• 强化学习:
  • 思想： 让无人机在模拟环境中通过“试错”来学习，无人机根据当前状态选择一个动作，环境会给出一个奖励或惩罚，无人机学习的目标是最大化长期累积奖励。
  • 应用：
    • 单机学习： 训练单个无人机的避障、跟飞等基本技能。
    • 多智能体强化学习: 多个无人机在同一个环境中学习如何协作，这是未来的重要方向。
  • 优点： 能够学习到非常复杂和难以用规则描述的策略。
  • 缺点： 训练过程耗时耗力，需要大量的模拟数据，真实世界的“部署鸿沟”问题依然存在。

算法的比较与选型

实际应用中，通常是多种算法的混合：

• 高层规划： 使用分布式优化或集中式优化生成宏观路径。
• 中层控制： 使用人工势场或改进的Boids模型进行队形保持和避障。
• 底层执行： 使用PID/MPC进行精确的轨迹跟踪。

面临的挑战与未来趋势

挑战：

1. 通信约束： 如何在有限带宽和延迟下实现高效可靠的通信。
2. 可扩展性： 算法如何从几十架扩展到成千上万架无人机而不失性能。
3. 鲁棒性与安全性： 如何应对成员掉线、通信中断、GPS欺骗等突发状况，确保集群安全。
4. 实时性与计算能力： 复杂算法如何在资源受限的嵌入式无人机平台上实时运行。
5. 异构性： 如何控制由不同类型、不同能力的无人机组成的集群。

未来趋势：

1. 人工智能深度融合： 多智能体强化学习将变得越来越重要，使集群能自主学习和适应新任务。
2. 数字孪生： 为集群创建一个高保真的虚拟副本，用于在虚拟世界中训练、测试和验证控制算法，再部署到物理世界。
3. 边缘计算与云边协同： 将部分计算任务（如复杂的优化）放在云端或边缘服务器，无人机只负责执行，减轻单机负担。
4. 6G通信技术： 未来6G网络提供的超高带宽、超低时延和超高可靠性，将为无人机集群控制带来革命性的突破。
5. 集群自主与自组织： 无人机集群将具备更高的自主性，能够自主分解任务、分配角色、修复自身和集群，实现“即插即用”式的任务执行。

希望这份详细的解析能帮助您全面了解无人机集群飞行控制算法！
