SCARA机器人电源如何选型与维护？

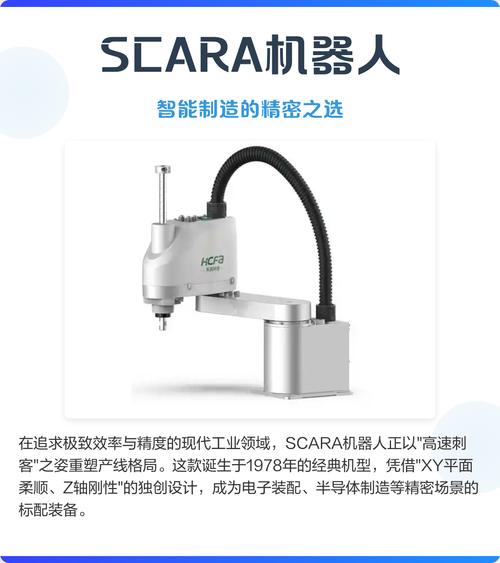

为什么需要复杂的电源系统？

SCARA机器人是一个集成了机械、电子、控制和软件的复杂机电一体化产品，它的各个组成部分对电源的需求各不相同,主要可以分为以下几类：

1. 动力驱动部分：驱动电机旋转，需要大电流、高功率的电源。
2. 控制系统部分：包括控制器、CPU、内存、传感器信号处理等，需要稳定、纯净的低压直流电源。
3. I/O与通信部分：输入/输出信号、与PLC等设备通信,也需要稳定的低压直流电源。
4. 辅助设备部分：如示教器、夹爪、视觉光源等,也需要相应的电源。

一个完整的SCARA机器人电源系统必须能够提供多种规格的电压，并确保它们之间互不干扰,尤其是要防止大功率的电机驱动电源干扰精密的控制电路。

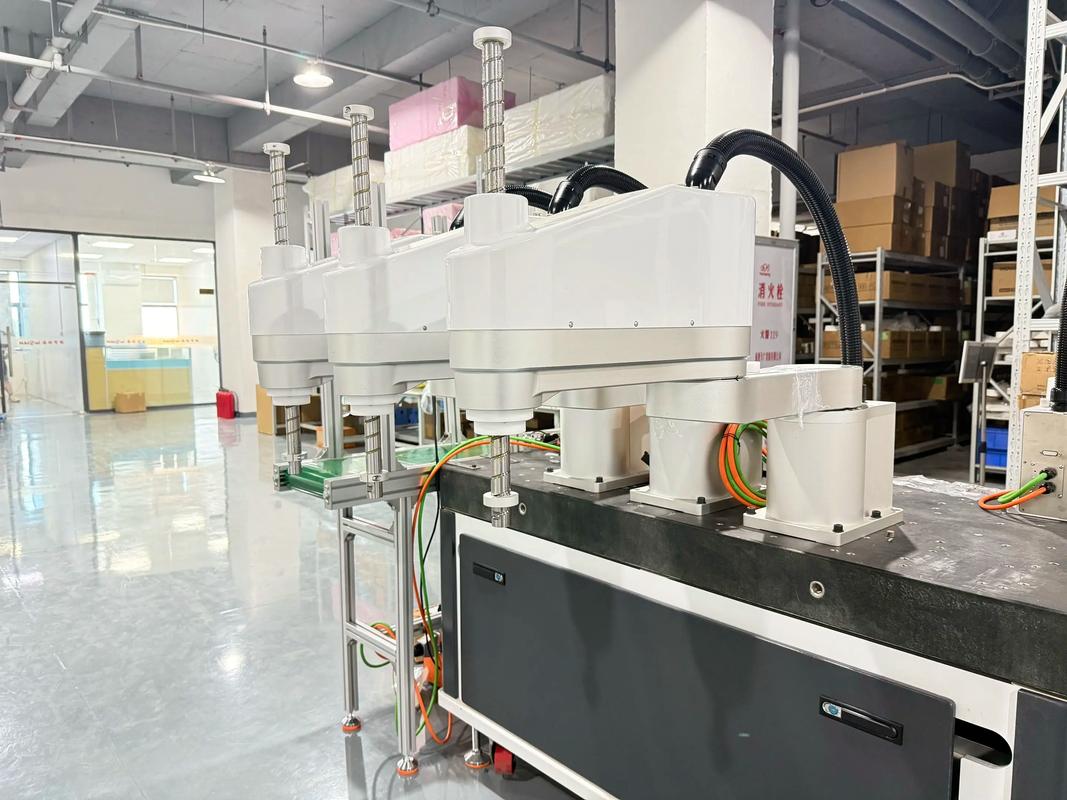

主要的电源类型及电压等级

SCARA机器人通常需要以下几种电源：

主电源 - 驱动电机

这是机器人最主要的能源,负责为关节电机提供动力。

• 电压：最常见的是 AC 220V，在一些工业现场或特定地区，也可能是 AC 380V 或 AC 200V,具体电压需要根据机器人型号和规格来确定。
• 类型：交流电。
• 特点：
  • 功率大：电流通常从几安培到几十安培不等,取决于机器人的负载和速度。
  • 三相或单相：大功率的机器人（如负载20kg以上）通常使用三相AC 380V来驱动，以获得更平稳的输出和更高的功率密度，小负载机器人一般使用单相AC 220V。
  • 接线：需要连接到主断路器,并可能需要使用接触器进行远程启停控制。

控制电源 - 机器人“大脑”和“神经系统”

这部分电源为机器人的控制器、伺服驱动器的控制电路、CPU、I/O模块等提供能量。

• 电压：最常见的是 DC 24V,这是工业自动化领域最标准的控制电压。
• 类型：直流电。
• 特点：
  • 功率小：电流通常在几安培以内。
  • 要求高：对电压的稳定性、纯净度（低纹波、低噪声）要求非常高，电压波动或噪声可能导致控制系统误动作、数据丢失甚至死机。
  • 来源：
    • 外部独立供应：由用户提供一个独立的DC 24V电源模块（如开关电源）给机器人控制器。
    • 内部集成：很多机器人控制器内部有一个AC/DC转换模块，可以直接从主电源（AC 220V）转换出DC 24V控制电，这种情况下,用户只需提供主电源即可。

I/O 电源 - 与外部交互

这部分电源用于连接外部传感器（如接近开关、光电开关）和执行器（如电磁阀、信号灯）。

• 电压：通常也是 DC 24V,与控制电源一致。
• 类型：直流电。
• 特点：
  • 隔离性：为了安全，I/O电源通常与机器人的主控制电源在电气上是隔离的（通过光耦等元件）,这样外部电路的故障不会影响到机器人内部系统。
  • 容量有限：机器人自带的I/O电源输出电流能力有限（例如0.5A或1A），如果连接的外部设备较多，功率较大，则需要用户额外提供一个独立的DC 24V电源。

示教器电源

• 电压：绝大多数示教器使用 DC 24V 供电。
• 类型：直流电。
• 来源：通常通过一根专用的电缆从机器人控制器获取电源,非常方便。

电源系统的典型连接方式

根据机器人型号和配置的不同,电源连接主要分为两种情况：

单电源输入型（最常见）

用户只需要提供 AC 220V（或380V）主电源，机器人内部集成了电源单元，负责将AC 220V转换为DC 24V控制电源，并为I/O和示教器供电。

连接示意图： 外部AC 220V电源 → 机器人主电源接口 → [机器人内部电源单元] → DC 24V (供给控制器、I/O、示教器)

优点：接线简单，用户只需关注一根主电源线。 缺点：对内部电源单元的可靠性和散热要求高。

双电源输入型

这种设计在一些高端或特殊应用中比较常见,用户需要提供两路电源：

1. 主电源：AC 220V（或380V）,用于驱动电机。
2. 控制电源：独立的DC 24V电源，专门供给控制器、I/O和示教器。

连接示意图： 外部AC 220V电源 → 机器人主电源接口 → [电机驱动部分] 外部DC 24V电源 → 机器人控制电源接口 → [控制器、I/O、示教器]

优点：

• 可靠性高：控制电源独立，即使主电源有波动或电机驱动部分产生强烈电磁干扰,也不会影响控制系统的稳定运行。
• 灵活性高：可以利用现场已有的DC 24V电源系统。
• 安全性高：实现了输入电源的完全隔离。

关键注意事项

1. 电压和频率匹配：在连接电源前，必须确认机器人铭牌上标明的额定电压和频率（如AC 220V-240V, 50/60Hz）与现场电源完全一致,错误的电压会导致设备损坏。
2. 接地：必须将机器人的保护接地端子（通常为黄绿线）牢固、可靠地连接到真正的大地，这是为了防止漏电造成人身伤害,同时也是抗电磁干扰的重要措施。
3. 断路器选择：为主电源配备合适的断路器，其额定电流应略大于机器人的最大工作电流，以提供过流保护,查阅机器人手册获取准确的电流值。
4. 布线规范：
   • 动力线与控制线分离：AC 220V/380V的动力线电缆必须与DC 24V的控制线、信号线分开布线，并保持一定距离（例如20cm以上）,以防止电磁干扰。
   • 使用屏蔽电缆：对于编码器等高精度信号线，应使用屏蔽电缆,并将屏蔽层在控制器端单端接地。
5. 上电顺序：对于双电源系统，通常建议先接通控制电源，再接通主电源，断电顺序则相反，先断主电源,再断控制电源。
6. 冗余设计：对于一些对安全性要求极高的应用（如汽车焊接），机器人系统可能会配备UPS（不间断电源）为控制器供电,防止突然断电导致机器人停在非安全位置或造成产品报废。

SCARA机器人的电源系统是一个多层次的供电网络，核心是为大功率的电机驱动和精密的控制系统提供各自所需且互不干扰的能源，用户在选型和安装时，必须仔细阅读设备手册，明确其电源需求，并严格按照电气规范进行接线，以确保机器人能够安全、稳定、高效地运行。
