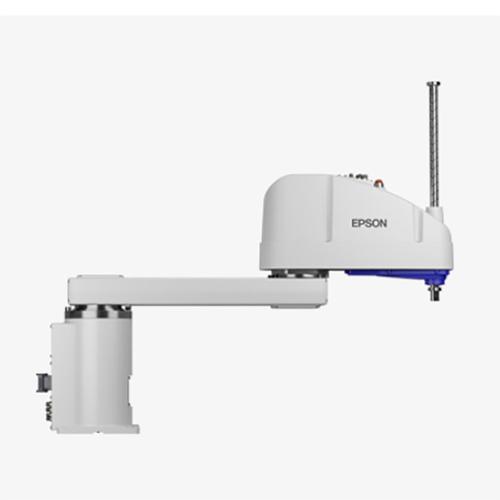

以下是Epson机器人通信的核心方式,从最基础到最复杂的层次进行说明：

核心通信方式：RC+ 控制器 (RC+ Controller)

所有通信的基础都是Epson的RC+控制器和配套的编程软件RC+，你需要通过RC+软件来配置、编程和调试所有的通信连接。

常用通信接口详解

以太网通信

这是最常用、最推荐的通信方式,适用于大多数现代自动化应用。

• 物理接口：机器人的控制器上通常有标准的RJ45网口。
• 协议：
  • TCP/IP: 提供底层数据传输服务,是其他高层协议的基础。
  • Socket (套接字): 最灵活的方式，你可以将机器人配置为一个TCP服务器或客户端，机器人可以主动发送数据给上位机，也可以等待上位机的连接和指令,非常适合自定义的数据交换。
  • Modbus TCP: 工业标准协议，如果PLC、SCADA系统或HMI支持Modbus TCP，这是最简单、最直接的集成方式，机器人可以作为Modbus TCP从站（Slave），PLC作为主站（Master）来读写机器人的I/O状态、程序变量等。
  • EtherNet/IP: 另一个重要的工业标准协议，如果你使用的是罗克韦尔（Rockwell）的PLC（如ControlLogix、CompactLogix），EtherNet/IP是首选，需要使用Epson提供的Epson RC+ EtherNet/IP Driver来进行配置。
  • OPC UA (OPC Unified Architecture): 这是新一代的工业通信标准，具有平台无关性、高安全性和更丰富的数据模型，对于需要高度集成和未来扩展性的系统，OPC UA是极佳的选择,Epson也提供相应的支持。
• 优点：
  • 速度快,传输距离远。
  • 支持多种标准协议,通用性强。
  • 可同时连接多台设备,构建复杂的网络。
• 应用场景：
  • 与PLC（如西门子、三菱、罗克韦尔）通信。
  • 与SCADA/HMI系统通信,监控机器人状态。
  • 与MES（制造执行系统）通信,上传生产数据。
  • 与PC上位机进行Socket通信,实现复杂的调度逻辑。

串行通信

这是一种传统的通信方式,在一些简单的或特定的设备上仍有应用。

• 物理接口：通常是DB-9串口。
• 协议：
  • RS-232: 点对点通信，距离短（通常小于15米）。
  • RS-485: 支持多点通信（一个主站，多个从站），距离远（可达1200米）,抗干扰能力强。
• 通信方式：
  • 通常使用ASCII码或自定义的简单指令集进行数据交换，你需要在上位机（如PLC、单片机）和机器人端都定义好数据格式（起始符、数据长度、数据内容、校验和、结束符）。
• 优点：
  • 硬件接口简单,成本较低。
  • 在某些特定设备上可能是唯一的选择。
• 缺点：
  • 速度慢，配置相对复杂（需要配置波特率、数据位、停止位、校验位等）。
  • 不如以太网灵活和标准化。
• 应用场景：
  • 连接不支持以太网的旧式设备。
  • 与一些简单的传感器或条码扫描器通信。

I/O 通信

这是最直接、最快速的通信方式,主要用于机器人与外部设备之间的即时信号交互。

• 物理接口：
  • 控制器上的I/O端子板：提供通用的输入点和输出点。
  • I/O 扩展模块：当控制器自带的I/O点不够用时,可以通过扩展模块增加。
  • I/O Link：这是一种串行总线，可以连接多个I/O单元，大大简化了布线,并能传输更多数字和模拟信号。
• 信号类型：
  • DI (Digital Input)：数字输入，用于接收外部信号，如“开始”、“急停”、“工件检测到”等。
  • DO (Digital Output)：数字输出，用于对外部设备发出指令，如“夹爪闭合”、“传送带启动”等。
  • AI (Analog Input)：模拟输入，用于接收连续变化的信号，如压力传感器、位置传感器的值。
  • AO (Analog Output)：模拟输出，用于输出连续变化的信号,如控制变频器的频率。
• 优点：
  • 速度极快：响应时间在毫秒级,是实时控制的理想选择。
  • 简单可靠：无需复杂的网络协议配置。
• 缺点：
  • 点对点：每个信号都需要独立的物理线路,布线复杂且扩展性差。
  • 数据量小：只能传输开关量或少量模拟量,无法传输复杂的数据。
• 应用场景：
  • 机器人启动/停止控制。
  • 与安全门、光电传感器、急停按钮的交互。
  • 控制夹爪、气缸、传送带等执行器。
  • 读取简单的到位信号。

USB 通信

主要用于离线编程和调试。

• 物理接口：标准的USB-A或USB-B接口。
• 用途：
  • 将RC+程序下载到机器人控制器。
  • 从控制器备份程序或日志。
  • 连接RC+软件,在线监控和调试机器人。
• 优点：
  • 传输速度快,配置简单。
  • 适用于开发阶段。
• 缺点：
  • 不适合现场生产通信，因为物理连接不牢固,容易松动。
  • 传输距离短（通常限于几米）。

如何在RC+软件中配置通信？

以最常用的Modbus TCP为例：

1. 物理连接：用网线将机器人控制器和你的PLC连接到同一个交换机上。
2. 配置机器人IP：在RC+软件的 "System Settings" -> "Network" 中，为机器人控制器设置一个静态IP地址（168.1.10）,并配置子网掩码。
3. 添加Modbus TCP单元：
   • 在 "Project" -> "Units" 中，右键点击并选择 "Add Unit"。
   • 选择 "Epson" -> "Modbus TCP"。
   • 给这个单元命名，ModbusCom。
4. 配置映射：
   • 打开你创建的 ModbusCom 单元。
   • 你需要将PLC要读写的数据（如输入寄存器I、输出寄存器Q、保持寄存器M）与RC+程序中的变量或I/O进行映射。
   • 你可以将PLC的 Q0.0 映射到机器人的一个DO点，或者将PLC的 MW100 映射到RC+中的一个整数变量 MyVar。
5. 编写RC+程序：
   • 在你的机器人程序中,通过调用Modbus单元的方法来执行读写操作。
   • ModbusCom.WriteSingleRegister(1, 123) 会向Modbus地址1的寄存器写入值123。
   • ModbusCom.ReadHoldingRegisters(0, 5, MyArray) 会从地址0开始读取5个保持寄存器的值到数组 MyArray 中。
6. 配置PLC：
   • 在你的PLC编程软件（如TIA Portal, Step 7, Studio 5000）中，添加一个Modbus TCP客户端（从站）。
   • 设置PLC的IP，并配置要通信的机器人IP地址和端口（默认为502）。
   • 建立与你在机器人端定义的Modbus地址的映射关系。

通信选型总结

核心建议：

• 现代系统集成：优先使用以太网，根据你对接的设备类型选择 Modbus TCP 或 EtherNet/IP。
• 现场实时控制：优先使用I/O，对于需要毫秒级响应的信号，DI/DO是唯一可靠的选择。
• 简单设备连接：如果设备不支持以太网,再考虑串行通信。
• 程序开发：始终使用USB进行程序的开发、下载和初始调试。

通过合理组合这些通信方式，你可以构建一个功能强大、稳定可靠的Epson机器人自动化系统，在开始项目前，请务必查阅你所用型号的Epson机器人手册,以确认其支持的通信协议和具体配置方法。
