无人机风机叶片探伤作业如何高效完成？

为什么需要无人机进行风机叶片探伤？

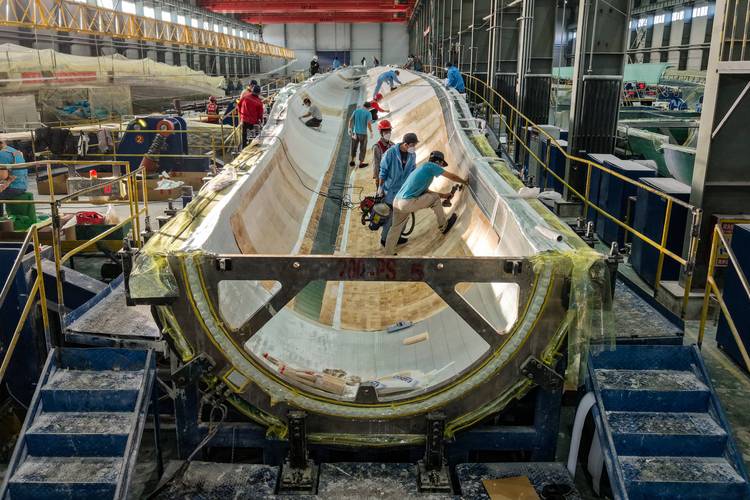

风力发电机叶片长达几十米,由复合材料（如玻璃纤维、碳纤维）制成，长期暴露在恶劣的自然环境中（紫外线、雷击、风沙、雨雪），容易出现各种损伤：

• 前缘损伤： 如雷击烧蚀、鸟撞、沙眼、前缘开裂。
• 后缘损伤： 如分层、开裂、粘接缝开裂。
• 表面损伤： 如油漆脱落、表面划痕、凹坑。
• 内部损伤： 如分层、脱粘、内部积水、蜂窝结构损坏。
• 根部损伤： 如与轮毂连接区域的裂纹。

传统的人工探伤方式存在巨大弊端：

• 高风险： 技术员需通过绳索攀爬至百米高空，作业环境恶劣，安全风险极高。
• 高成本： 需要专业的攀爬团队和设备，停机时间长，每台风机的维护成本高昂。
• 低效率： 一台风机叶片检查耗时较长，对于拥有成百上千台风机的风电场来说，巡检周期长，难以实现预防性维护。
• 质量不稳定： 人工检查结果受主观因素影响大，容易漏检、误检。

无人机探伤技术应运而生，旨在解决以上所有痛点。

无人机探伤作业的核心技术

无人机本身只是一个飞行平台,真正的“探伤”能力来自于搭载的多种传感器，根据检测需求，通常会组合使用以下技术：

可见光高清摄像

• 技术原理： 利用高分辨率（如5000万像素以上）的可见光相机，从近距离对叶片表面进行拍照。
• 检测目标： 表面可见损伤，如前缘/后缘裂纹、凹坑、划痕、鸟粪、雷击点、异物附着等。
• 优势： 成本低、技术成熟、图像直观。
• 劣势： 无法检测表面以下的内部损伤，对光照和天气有一定要求。

红外热成像

• 技术原理： 利用叶片内部损伤（如分层、脱粘）与完好区域之间的热容差异，白天在阳光照射下或夜晚使用主动热源（如加热灯）对叶片进行加热，损伤区域温度变化会与完好区域不同，从而在红外图像上形成热点或冷点。
• 检测目标： 内部近表面损伤，如分层、脱粘、积水等。
• 优势： 能检测到肉眼不可见的内部缺陷，非接触式检测。
• 劣势： 易受环境温度、风速、日照等影响，对操作员经验要求高。

激光轮廓扫描 / 激光雷达

• 技术原理： 通过发射激光束并接收反射信号，精确测量叶片表面各点的三维坐标，从而生成叶片的高精度三维点云模型。
• 检测目标：
  • 几何尺寸偏差： 如叶片长度、弦长、扭角等是否符合设计标准。
  • 表面形变： 如雷击导致的烧蚀坑、大面积的凹凸变形。
  • 边缘缺损： 精确量化前缘、后缘的缺损程度。
• 优势： 数据精度极高，可进行量化分析，建立叶片的数字档案。
• 劣势： 数据量大，处理复杂，成本较高。

相控阵超声

• 技术原理： 这是目前检测内部深层损伤最先进的技术，无人机搭载一个耦合水系统和相控阵超声探头，在叶片表面喷洒一层薄水作为耦合剂，探头发射超声波，通过接收和分析回波信号，可以生成叶片内部任意截面的C扫描、B扫描图像，清晰展示损伤的位置、大小和深度。
• 检测目标： 所有类型的内部损伤，如分层、脱粘、蜂窝结构损坏、冲击损伤等。
• 优势： 检测深度大，结果最精确、最直观，是目前风电叶片无损检测的“金标准”。
• 劣势： 技术复杂、成本极高、作业速度慢、对操作员要求极高，目前主要用于对已发现疑似损伤的叶片进行精确复核。

无人机探伤作业标准流程

一次完整的无人机探伤作业通常包括以下步骤：

作业前准备

1. 任务规划：

   • 获取数据： 下载风机设计图纸（CAD模型）、叶片参数。
   • 规划航线： 在专业软件中导入风机模型，规划无人机自动飞行航线，航线会设计为“Z”字形或螺旋形，确保传感器镜头能够覆盖整个叶片表面，并保证拍照的重叠率（通常航向重叠>80%，旁向重叠>70%）。
   • 设置任务： 设定飞行高度、速度、相机参数（曝光、对焦）、传感器触发模式等。

2. 现场勘查与安全评估：

   • 天气检查： 确认风速（lt;5-6m/s）、能见度、降水、雷电等符合作业标准。
   • 环境检查： 检查风机周围是否有障碍物（如其他风机、建筑物、高压线），确认安全起降区域。
   • 设备检查： 检查无人机电池、传感器、图传系统、RTK（高精度定位模块）等是否正常工作。

3. 团队与设备准备：

   • 团队： 至少包括一名飞手（负责无人机飞行）和一名任务分析师/载荷手（负责传感器操作和实时监控）。
   • 设备： 无人机平台（如DJI Matrice 350 RTK）、各种传感器挂载（可见光、红外、激光雷达、超声）、备用电池、地面站、笔记本电脑、工具箱等。

现场作业执行

1. 系统部署与校准：


   （图片来源网络，侵删）
   • 无人机挂载好所有传感器,起飞前对传感器进行校准（如相机畸变校正、RTK对中）。
   • 建立与地面站的稳定通信链路。

2. 自动化数据采集：

   • 无人机按照预设航线,自动、稳定地围绕每片叶片进行飞行和扫描。
   • 飞手和载荷手实时监控飞行状态和传感器数据流,确保数据采集质量。
   • 对于多叶片风机,通常采用“停转-检测-再停转”的模式，确保无人机安全作业。

3. 数据备份与初步检查：

   • 作业完成后,立即将采集到的原始数据从无人机和地面站备份到多个存储设备，防止数据丢失。
   • 进行初步的数据完整性检查。

作业后数据处理与分析

这是整个作业流程中最核心、最耗时的环节，直接决定了最终报告的质量。

1. 数据预处理：

   • 图像拼接： 使用专业软件（如Pix4D, Agisoft Metashape）将数千张照片拼接成叶片的完整正射影像图（DOM）和三维模型。
   • 点云处理： 对激光雷达数据进行去噪、滤波、配准，生成高精度三维模型。
   • 红外/超声数据分析： 对热成像和超声数据进行图像增强和伪彩渲染，突出显示异常区域。

2. 损伤识别与量化：

   • AI辅助检测： 利用基于深度学习的算法，自动在海量图像中识别出疑似损伤区域，标记出来，大幅提高分析效率。
   • 人工复核： 经验丰富的分析师对AI标记的结果进行复核和确认，排除误报，并精确测量损伤的尺寸（长度、宽度、面积）。

3. 报告生成：

   • 将所有分析结果整理成标准化的检测报告。
   • 通常包括：
     • 风场和风机基本信息。
     • 检测日期、方法、标准。
     • 每片叶片的正射影像图，并在图上清晰标注出所有损伤的位置和编号。
     • 损伤的详细说明：位置、类型、尺寸、照片证据。
     • 三维模型，可直观展示叶片形变。
     • 维修建议：根据损伤等级（如I级、II级、III级）给出维修、观察或继续使用的建议。
     • 每片叶片的“健康档案”。

无人机探伤的核心优势总结

面临的挑战与局限性

1. 环境依赖性强： 大风、雨雪、低温、浓雾等恶劣天气会严重影响作业安全性和数据质量。
2. 技术复杂性： 特别是无人机搭载相控阵超声等高端设备时，系统复杂，对操作人员的专业知识和技能要求极高。
3. 数据后处理瓶颈： 海量数据的处理和分析需要强大的计算能力和专业的分析人员，是目前行业的主要瓶颈。
4. 法规与空域管理： 在特定区域（如机场附近）飞行需要复杂的审批流程。
5. 初始投资高： 一套高性能的无人机探伤系统（特别是带超声的）价格不菲。

未来发展趋势

1. AI深度融合： AI将从“辅助检测”向“自动诊断”发展，不仅能识别损伤，还能自动判断损伤类型、成因和严重程度，并生成维修工单。
2. 多传感器数据融合： 将可见光、红外、激光雷达、超声等多种数据进行融合分析，取长补短，提供更全面、更精准的叶片“体检报告”。
3. 全自动化与集群作业： 发展完全自主的无人机，实现从起飞、检测、降落到数据自动上传的全流程自动化，未来可能出现无人机集群，同时对多台风机进行检测。
4. 数字孪生与预测性维护： 为每片叶片建立高保真的“数字孪生”模型，通过定期检测数据更新模型，实现对叶片健康状况的实时监控和寿命预测，从“被动维修”转向“主动预测性维护”。
5. 更强的环境适应性： 开发抗风能力更强、能在更复杂气象条件下作业的无人机平台。

无人机风机叶片探伤作业已经成为风电行业不可或缺的关键技术,它通过将先进的无人机技术与多种无损检测手段相结合，彻底改变了传统风机叶片的运维模式，实现了更安全、更高效、更精准、更低成本的叶片健康管理，随着AI和自动化技术的不断进步，无人机探伤将在推动风电产业智能化、数字化发展中扮演越来越重要的角色。
