测绘摄影无人机技术路线如何优化？

测绘摄影无人机技术路线图

测绘摄影无人机技术路线是一个系统性的工程，旨在利用无人机平台、高分辨率传感器和专业的数据处理软件，高效、精准地获取地表空间信息,生成各种测绘地理信息产品。

第一阶段：项目规划与准备

这是整个项目成功的基础,决定了后续工作的效率和成果质量。

1. 明确项目目标与成果要求

• 成果类型： 需要生成什么？是正射影像图、数字表面模型、数字高程模型、三维实景模型、还是等高线图？
• 精度要求： 成果的平面精度和高程精度需要达到什么等级？（厘米级、分米级）
• 分辨率要求： 影像地面分辨率需要多高？（5cm, 3cm, 1cm）
• 交付格式： 最终成果需要什么格式？（GeoTIFF, LAS/LAZ, OSGB, OBJ, etc.）

2. 技术路线选择 根据项目目标,选择最合适的技术方案：

• 传统摄影测量路线： 侧重于生成高精度的二维产品（DOM, DSM, DEM）和等高线，效率高,成本相对较低。
• 三维实景建模路线： 侧重于生成高保真的、可量测的三维模型，适用于复杂场景、可视化展示和体积计算。
• 激光雷达测量路线： 适用于植被覆盖严重区域，能直接穿透获取到真实地表高程，生成高精度的DSM和DEM，成本较高,但精度和穿透性是巨大优势。

3. 飞行区域勘察与空域申请

• 区域勘察： 分析测区范围、地形地貌（山地、平原）、地物类型（建筑、植被、水体）、以及有无信号干扰源（高压线、基站）。
• 空域申请： 根据中国民航局的规定，向相关空管部门或无人机综合监管平台申请飞行空域和计划,这是合法飞行的前提。

4. 设备选型与检查

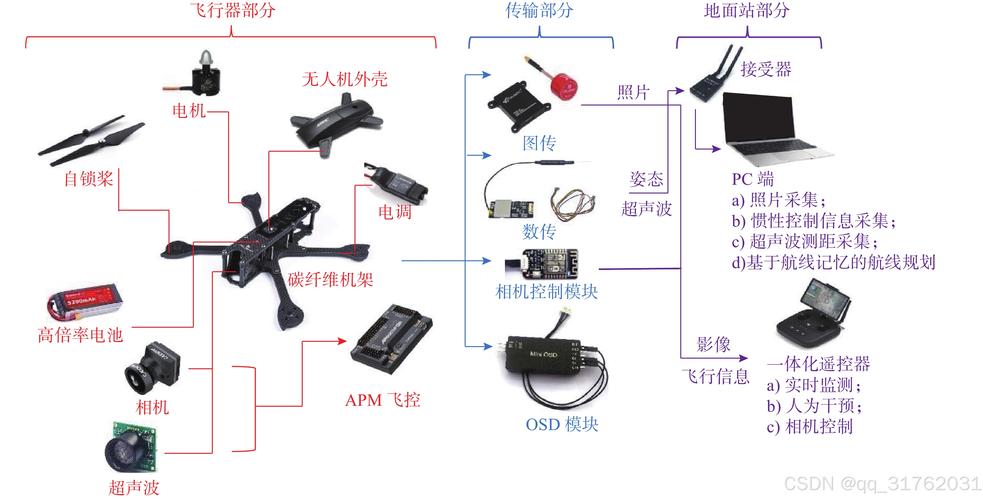

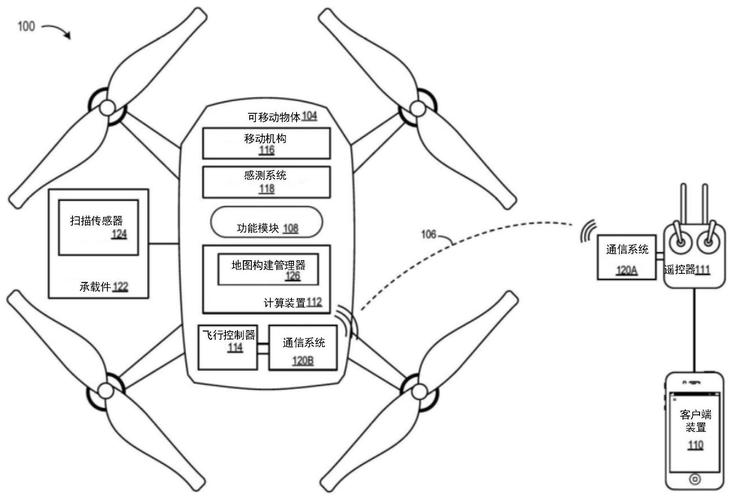

• 无人机平台：
  • 固定翼无人机： 续航时间长、作业效率高，适用于大面积、地形相对平坦的区域。
  • 多旋翼无人机： 起降灵活、悬停稳定，适用于小面积、复杂地形、带状区域（如公路、河流）和精细化建模。
  • 垂直起降固定翼： 结合了固定翼的长续航和多旋翼的灵活性,适用于无跑道的大面积区域。
• 任务载荷：
  • 测绘相机： 全画幅或中画幅，高像素、高分辨率、低畸变镜头，主流品牌如索尼、哈苏、飞思。
  • 激光雷达雷达： 集成在无人机上的激光扫描仪，如Velodyne, Livox, Ouster等。
  • 高精度定位定姿系统： 这是测绘级无人机的核心，通常采用PPK（Post-Processed Kinematic）或RTK（Real-Time Kinematic）技术。
    • PPK： 在无人机和地面基准站上均记录原始GNSS观测数据，事后进行联合解算,精度可达厘米级甚至更高。
    • RTK： 实时差分，地面站通过电台或4G/5G网络将差分数据传输给无人机,实现实时厘米级定位。
• 地面控制点： 在测区均匀布设，数量和位置根据项目精度要求确定，用于后续数据处理的绝对精度控制和检查，通常使用GNSS-RTK测量其精确坐标。

第二阶段：外业数据采集

这是将规划付诸实践的阶段,核心是获取高质量的原始数据。

1. 像控点测量 使用GNSS-RTK设备，对所有地面控制点进行精确测量,记录其平面坐标和高程。

2. 飞行参数设计 根据项目要求，使用专业航线规划软件（如大疆智图、Pix4Dcapture、DJI GS Pro等）设计飞行任务。

• 航高： 决定影像地面分辨率。GSD = (传感器像素尺寸 × 飞行高度) / 镜头焦距。
• 航向重叠率： 通常设置为70%-85%,以保证立体像对的连接。
• 旁向重叠率： 通常设置为60%-80%,以保证航线间的无缝连接。
• 飞行速度： 根据风速和相机曝光参数设定,确保影像清晰无模糊。
• 航线布设： 通常采用“井”字形或“S”形航线,对于带状区域可采用单航线。

3. 现场飞行与数据获取

• 架设基准站： 在测区中心或开阔地带架设GNSS基准站,并确保其正常工作。
• 设备检查： 检查无人机、相机、PPK/RTK模块、电池、存储卡等设备状态。
• 执行飞行： 按照规划航线执行飞行任务,实时监控飞行状态和数据记录情况。
• 数据备份： 飞行结束后，立即对原始影像、POS数据（位置姿态数据）和像控点数据进行备份,防止数据丢失。

第三阶段：内业数据处理

这是将原始数据转化为最终测绘产品的核心环节。

1. 数据预处理

• 数据整理： 将影像、POS数据、像控点数据等文件整理到对应文件夹。
• POS数据解算：
  • PPK解算： 使用专业PPK后处理软件（如NovAtel, Waypoint, DJI Terra等），结合无人机和基准站的GNSS数据，解算出每个影像曝光时刻的精确三维坐标和姿态角（Roll, Pitch, Yaw）。
  • RTK数据： 如果是RTK模式，POS数据已实时生成,但仍需进行质量检查。

2. 空中三角测量 这是摄影测量的核心步骤。

• 流程： 将影像、像控点坐标和POS数据输入到专业空三软件中。
• 目的：
  1. 通过影像密集匹配，连接所有影像，构建一个统一的、高精度的测区网。
  2. 利用像控点对网进行绝对定向和误差配赋,消除系统误差。
  3. 检查并剔除粗差,评估成果精度。
• 软件： ContextCapture, Pix4Dmapper, DJI Terra, Agisoft Metashape等。

3. 三维建模与产品生成 根据空三结果,生成各种测绘产品。

• 生成数字表面模型： 基于密集匹配点云,生成包含所有地表地物的栅格高程模型。
• 生成数字高程模型： 在DSM基础上，通过滤波算法（如分类算法）去除建筑物、植被等,仅保留地表高程信息。
• 生成正射影像图： 将带有畸变的原始影像，通过数字微分纠正，统一到正确的地理坐标系下，生成具有统一比例尺、无几何畸变的正射影像图。
• 生成三维实景模型： 将所有影像和POS数据导入三维建模软件，通过多视图立体匹配和纹理映射，生成高保真的、可量测的三维实景模型。
• 生成等高线图： 基于DEM或DSM,通过等高线追踪算法生成等高线。

第四阶段：质量检查与成果交付

确保成果符合项目要求,并整理交付。

1. 精度检查

• 检查点法： 在测区布设一些未参与空三计算的检查点，使用GNSS-RTK测量其精确坐标，然后将这些点坐标与生成的成果（DOM, DEM等）中的同名点坐标进行比较,计算中误差。
• 精度评定： 根据检查点误差，评估平面精度和高程精度,判断是否满足项目要求。

2. 成果整理与优化

• 格式转换与裁剪： 将成果转换为用户要求的格式,并根据实际测区范围进行裁剪。
• 成果美化： 对DOM进行匀光匀色处理，确保影像色调均匀、美观。
• 元数据整理： 整理项目说明、技术路线、精度报告、所用软件版本等元数据。

3. 成果交付

• 根据合同要求，交付所有测绘产品、数据文件、精度报告、技术总结等。
• 交付方式： 通常通过硬盘、网盘或专用云平台进行交付。

关键技术与发展趋势

• 关键技术：

  1. 高精度PPK/RTK技术： 实现无或少量像控点的测绘,极大提升外业效率。
  2. 大疆禅思P1等全画幅测绘相机： 提供高分辨率、低畸变的原始数据,提升成果质量。
  3. 智能航线规划与自主飞行： 提升飞行安全性和自动化水平。
  4. AI深度学习算法： 在点云分类、地物识别、DSM/DEM自动滤波等方面发挥巨大作用。
  5. 云化与集群化处理： 利用云计算平台，处理海量数据,缩短处理周期。

• 未来趋势：

  1. 激光雷达与可见光融合： LiDAR能穿透植被获取真实地表，可见光能提供丰富纹理,两者融合将成为高精度测绘的主流。
  2. 无人机即服务： 更多的测绘任务将通过在线平台进行委托,由专业团队完成数据采集和处理。
  3. 实时动态测绘： 结合5G技术，实现数据的实时回传、实时处理和实时成果生成，适用于应急测绘、智慧城市等场景。
  4. 多源数据融合： 将无人机数据与卫星遥感、地面激光扫描、移动测量车等多源数据融合，构建更全面、更精细的地理空间信息库。
  5. 自动化与智能化： 从航线规划、飞行控制到数据处理，整个流程将更加自动化和智能化,对操作人员的要求逐步降低。
