kiva机器人导引算法的核心技术是什么？

Kiva 机器人的导引算法可以分解为两个核心层面：

1. 全局路径规划
2. 局部导航与避障

下面我们分别进行深入探讨。

全局路径规划 - “要去哪里？”

全局路径规划解决的是机器人从一个“储位”（Pod）到另一个“储位”的宏观路径问题，它是在整个仓库的数字地图上进行的。

A. 基础设施：网格化地图

Kiva 仓库的地面铺设了成千上万个二维码（或称“地标”），这些二维码构成了一个巨大的网格地图。

• 坐标系统：每个二维码都有一个唯一的坐标，可以看作是地图上的一个“节点”。
• 路径网络：机器人的移动被限制在二维码之间的路径上，这些路径共同构成了一个图，其中二维码是图的顶点，连接二维码的通道是图的边。

B. 算法核心：A* 算法

在这样一个网格化的图上,Kiva 系统使用经典的 *A (A-Star) 算法**来进行全局路径规划。

• *为什么是 A？**

  • 最优性：A* 是一种启发式搜索算法，只要启发函数设计得当（通常使用曼哈顿距离），它总能找到从起点到终点的最短路径。
  • 高效性：通过评估函数 f(n) = g(n) + h(n)，A* 能够智能地探索最有希望的路径，避免了盲目搜索，大大提高了效率。
    • g(n)：从起点到当前节点 n 的实际代价（即已经走过的路径长度）。
    • h(n)：从当前节点 n 到终点的预估代价（启发式函数，这里就是曼哈顿距离）。
    • f(n)：从起点经过 n 到终点的总预估代价，算法总是优先探索 f(n) 值最小的节点。

• 动态路径规划：

  • Kiva 系统不是为单个机器人单独规划路径，而是为整个机器人集群进行集中式调度。
  • 一个中央服务器会接收所有机器人的任务请求。
  • 服务器运行一个路径规划器，它同时考虑所有机器人的位置和目标，并使用 A* 算法为它们分配路径。
  • 核心挑战：冲突避免，当两个机器人的最短路径交叉或重叠时，系统必须做出决策，这通常通过时间窗分配或优先级规则来解决，给一个机器人分配在特定时间段内使用某段路径，或者让高优先级任务的机器人先行。

小结：全局路径规划就像是给机器人设定了“高速公路网”，确保它能从 A 点最快、最安全地到达 B 点，同时避免了与其他机器人在主干道上“撞车”。

局部导航与避障 - “如何安全地到达？”

当机器人确定了全局路径后,它需要沿着这条路径精确地移动，并处理路径上可能出现的各种突发状况，这就是局部导航要解决的问题。

A. 核心技术：基于二维码的视觉里程计

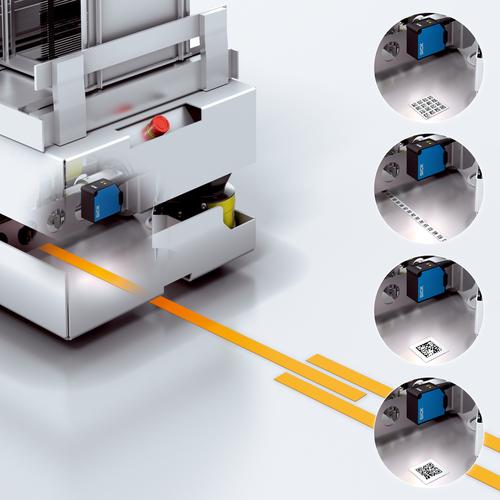

这是 Kiva 系统最精妙的部分，机器人不像传统 AGV 那样依赖复杂的激光雷达或昂贵的惯性导航单元，而是主要依靠一个安装在底部的摄像头来读取地面上的二维码。

• 定位：机器人通过摄像头识别下方的二维码，即可精确知道自己当前在地图上的绝对位置，这消除了传统里程计（如车轮编码器）因打滑、磨损等产生的累积误差。
• 朝向：二维码在图像中的旋转和倾斜角度，可以被精确计算出来，从而得到机器人自身的朝向角，这使得机器人可以像“停车入位”一样，以极高的精度对准目标货架的底部。

B. 局部路径跟踪：PID 控制器

知道了“要去哪里”（全局路径的下一个目标点）和“现在在哪里”（当前位置与朝向），机器人需要一个“司机”来平稳地驾驶，这个“司机”PID 控制器。

• 目标：让机器人沿着规划好的路径（一系列连续的二维码点）稳定行驶。
• 工作原理：
  1. 误差计算：机器人不断计算自己与目标路径之间的横向误差（即偏离了多远）和朝向误差（即车头与路径方向夹角多大）。
  2. PID 校正：PID 控制器根据这个误差，实时计算出左右两个轮子的差速，从而产生转向指令，不断修正自己的位置和朝向，使其始终“追上”并沿着预设路径前进。
  • P (Proportional)：比例项，误差越大，修正力度越大。
  • I (Integral)：积分项，用于消除长期存在的微小误差（如地面不平导致的持续偏移）。
  • D (Derivative)：微分项，用于防止修正过度，使系统更稳定，避免“过冲”。

C. 动态避障

在局部层面,机器人需要应对实时出现的障碍物，

• 其他机器人
• 仓库工作人员
• 掉落的物品

Kiva 机器人的避障策略非常巧妙，结合了传感器融合和行为决策：

• 传感器：除了底部的二维码摄像头，机器人还配备了超声波传感器和红外传感器，通常安装在机器人的四周，用于近距离探测障碍物。
• 避障策略：
  1. 检测：当传感器检测到前方有障碍物时，机器人会立即停止前进。
  2. 决策：它不会盲目后退或绕行，相反，它会向中央服务器报告：“我被堵住了，我现在的位置是 X，我正在等待目标 Y。”
  3. 系统级重调度：中央服务器收到报告后，会进行全局协调，它可能会：
     • 通知相关的障碍物（比如另一台机器人）让路。
     • 重新规划当前机器人的路径,让它绕行。
     • 如果是临时障碍物,则让机器人等待，直到路径畅通。

小结：局部导航就像是机器人的“反应式驾驶”，它通过“眼睛”（摄像头）看清路牌（二维码），用“大脑”（PID控制器）平稳驾驶，并用“触觉”（超声波传感器）躲避突发障碍物，并在必要时向“交通指挥中心”（中央服务器）求助。

算法总结与优势

Kiva 导引算法的颠覆性优势：

1. 极高的空间利用率：机器人可以行走在货架下方，将货架本身作为“道路”，极大地压缩了通道空间，仓库存储密度提升了 2-4 倍。
2. 极高的定位精度：二维码定位提供了厘米级的定位和毫米级的重复定位精度，确保机器人能准确地将货架送到指定位置。
3. 极高的系统效率：中央调度系统像一个“空中交通管制员”，全局优化所有机器人的路径和任务，最大化整个仓库的吞吐量，而不是单个机器人的效率。
4. 低成本与高鲁棒性：相比于昂贵的激光雷达和复杂的 SLAM（同步定位与建图）算法，二维码方案极其廉价且部署简单，二维码一旦铺设，基本免维护，系统非常稳定。

Kiva 机器人的导引算法是一个将“全局调度”与“局部精确执行”完美结合的经典范例，它通过巧妙地利用廉价的二维码基础设施，实现了传统 AGV 难以企及的效率、精度和成本效益，彻底改变了仓储自动化的格局。
