机器人小车如何实现弹射装置精准控制？

99ANYc3cd6 机器人 2025-12-13 11

下面我将从概念设计、核心组件、系统架构、应用场景和实现步骤等多个方面,为您详细解析这个组合。

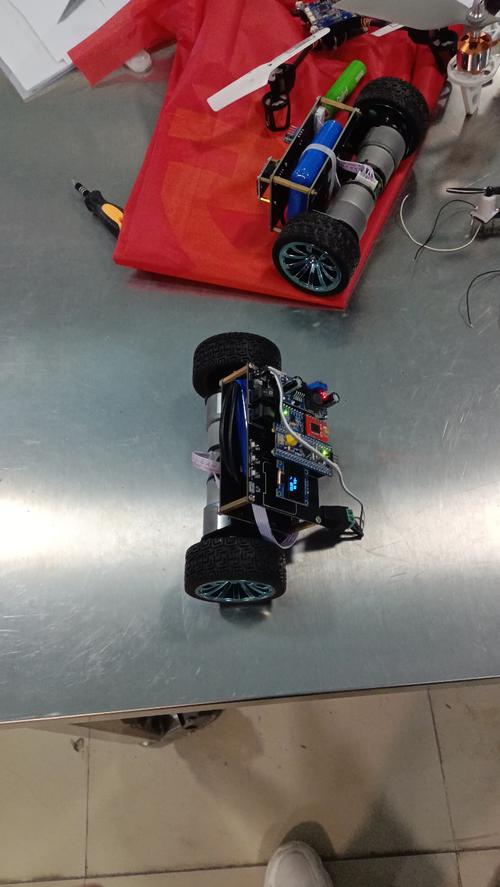

（图片来源网络，侵删）

核心概念与设计思路

这个系统的核心在于分工与协作：

机器人：“大脑”和“指挥官”，负责感知环境、做出决策、控制整个系统，它不直接参与移动或弹射，而是负责“思考”和“下达命令”。
小车：“移动平台”和“执行者”，负责承载机器人、弹射装置以及其他设备，并在场地中移动到指定位置，它是机器人的“腿脚”。
弹射装置：“武器”和“工具”，负责执行最终的物理动作，如发射物体、投掷物品等，它是机器人的“手臂”。

设计流程思路： 目标定义 -> 机器人感知 -> 机器人决策 -> 小车移动 -> 机器人控制弹射 -> 执行任务

各个部分的核心组件

机器人

机器人可以是固定的，也可以搭载在小车上，根据复杂度,可以选择：

简单方案 (微控制器):
（图片来源网络，侵删）
- 核心: Arduino (如 Uno, Mega), ESP32。
- 特点: 成本低、开发简单、足够处理基本的I/O控制和逻辑判断，适合小型、功能单一的项目。
- 传感器: 超声波传感器（测距）、红外传感器（避障）、颜色传感器（识别目标）、摄像头模块（OpenMV等）。
复杂方案 (单板计算机):
- 核心: Raspberry Pi (树莓派), NVIDIA Jetson Nano。
- 特点: 运行完整的操作系统（如Linux），性能强大，可以运行复杂的AI算法（如目标检测、路径规划），连接网络、屏幕等外设。
- 传感器: USB摄像头、LiDAR（激光雷达）、深度摄像头（如RealSense）。

小车

小车的底盘和驱动方式是基础。

底盘:
- 双轮差速驱动: 最常见，结构简单，转弯灵活,使用两个独立控制的电机。
- 麦克纳姆轮/全向轮: 可以实现平移、任意角度原地转向,控制复杂但机动性极高。
- 履带式: 适应复杂地形（如草地、沙地）。
核心组件:
（图片来源网络，侵删）
- 主控制器: 可以是独立的,也可以是机器人本身。
- 电机驱动: L298N, TB6612FNG (用于小型直流电机),或更大功率的电机驱动板。
- 电机: 带编码器的直流减速电机，编码器用于反馈速度和位置,实现精确控制。
- 电源: 锂电池组（如18650, LiPo）,为整个系统提供动力。
- 结构: 亚克力板、铝合金型材、3D打印件等，用于搭建底盘和固定机器人、弹射装置。

弹射装置

弹射装置的设计多种多样，取决于弹射物的重量、距离和精度要求。

弹射物: 网球、乒乓球、海绵球、水球、甚至是小型的“炮弹”。
常见弹射机构:
- A. 弹簧/橡皮筋式 (机械储能)
  - 原理: 利用弹簧或橡皮筋的弹性势能,瞬间释放转化为动能。
  - 控制: 使用一个舵机或伺服电机作为“扳机”，锁住弹射机构,收到指令后迅速释放。
  - 优点: 结构简单，成本低,瞬时力量大。
  - 缺点: 能量输出不可控,精度受材料老化影响。
- B. 电机/伺服直接驱动式
  - 原理: 使用一个大扭矩的伺服电机或步进电机，直接连接一个杠杆或连杆机构，通过电机旋转来“挥动”弹射臂。
  - 控制: 精确控制电机的转动角度和速度,从而控制弹射的力度和角度。
  - 优点: 精度高，可重复性好,易于编程控制。
  - 缺点: 对电机扭矩要求高,成本相对较高。
- C. 离心式 (旋转轮)
  - 原理: 类似于网球发射器，通过高速旋转的轮子将弹射物“甩”出去。
  - 控制: 控制两个轮子的转速差来调整弹射角度,控制转速来调整力度。
  - 优点: 发射连续性好,威力大。
  - 缺点: 结构复杂，需要考虑安全防护,功耗大。
- D. 气动式 (气压)
  - 原理: 使用气泵或气罐储存压缩空气，通过电磁阀快速释放,推动弹射物。
  - 控制: 控制电磁阀的开关时间和气压大小。
  - 优点: 力度大且可调，安全性相对较高（使用低压气）。
  - 缺点: 需要气泵、储气罐等额外设备,系统复杂。

系统集成与工作流程

一个典型的智能弹射小车系统工作流程如下：

任务目标: 机器人需要将小球弹射到5米外的指定篮筐中。
环境感知:
- 机器人（通过摄像头或传感器）扫描环境,定位自己的位置和目标篮筐的位置。
- 机器人计算出到目标的距离和相对角度。
路径规划与决策:
- 机器人根据自身位置和目标位置，规划出一条最优的移动路径（直线行驶或绕过障碍物）。
- 它计算出需要移动的距离，以及弹射时需要设定的角度和力度。
移动执行:
- 机器人向小车主控制器发送指令：“前进300cm”。
- 小车通过编码器反馈,精确行驶到目标位置。
瞄准与弹射:
- 机器人再次确认与目标的相对位置,进行微调。
- 机器人向弹射装置的舵机/电机发送指令：“设置角度为45度，力度为80%”。
- 弹射装置调整到位。
- 机器人发送最终指令：“FIRE!”。
- 舵机释放扳机/电机转动,小球被弹射出去。
结果反馈 (可选):
机器人通过摄像头观察弹射结果，判断是否成功,并记录数据用于后续优化。

应用场景

教育项目: STEM教育，让学生学习机械结构、电子电路和编程。
机器人竞赛:
- RoboMaster: 典型的机器人对抗赛，包含步兵机器人（移动弹射）。
- FRC (FIRST Robotics Competition): 机器人需要完成复杂的任务，如投球、放置物体。
- VEX: 各种投掷、搬运任务的挑战赛。
娱乐互动: 在科技馆、商场或家庭中，作为互动展品,让用户通过手机或语音控制机器人小车进行投篮游戏。
安防巡逻: 小车搭载非致命性弹射装置（如催泪瓦斯发射器、网枪）,在发现入侵者时进行警告或制服。
农业应用: 小车在田间移动,弹射装置发射无害的驱鸟器或肥料包。

实现步骤建议（从易到难）

入门级项目：Arduino + 蓝牙控制

搭建小车: 购买一个现成的Arduino两轮小车套件。
加装弹射装置: 在车头安装一个由舵机控制的简易弹弓或杠杆机构。
编程:
- 编写Arduino代码，通过蓝牙模块接收手机App发来的指令（如：前进、后退、左转、右转、发射）。
- 通过Servo.h库控制舵机。
测试: 用手机App远程控制小车移动并弹射小球,这个项目能让你熟悉基础的控制逻辑。

进阶级项目：树莓派 + 自动瞄准

升级平台: 使用树莓派作为主控，搭配更强大的摄像头（如CSI摄像头）。
搭建小车: 使用带编码器的电机和更坚固的底盘。
视觉识别:
- 在树莓派上安装OpenCV库。
- 编写Python脚本，通过摄像头识别特定颜色的目标（一个红色的篮筐）。
- 使用颜色识别或更高级的YOLO等算法进行目标检测。
整合控制:
- 将视觉识别的结果（目标的位置、距离）转换为对小车的移动指令和弹射装置的瞄准指令。
- 实现自动跟踪和瞄准功能。
测试: 将小车放在场地中，它能自动寻找目标,移动过去并进行弹射。
