无人机如何精准统计喷洒面积？

下面我将从核心原理、所需设备、统计方法、关键影响因素和实际应用五个方面,详细解释无人机如何统计喷洒面积。

核心原理：从“飞行覆盖”到“有效喷洒”

无人机统计的喷洒面积，其核心目标是计算“实际接收到药液的作物覆盖面积”，而不是无人机飞了多少面积，这个计算基于一个关键概念：单位面积喷洒量。

• 公式基础：总喷洒量 = 单位面积喷洒量 × 有效喷洒面积
• 变形计算：有效喷洒面积 = 总喷洒量 / 单位面积喷洒量

要精确统计喷洒面积，就必须精确知道总喷洒量和单位面积喷洒量。

所需硬件设备

要实现精确的面积统计,无人机系统通常需要以下几类硬件：

1. 植保无人机本身：


   （图片来源网络，侵删）

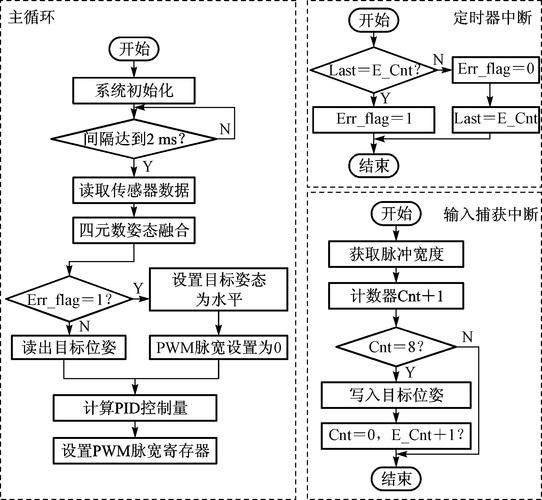

   • 高精度飞行控制器：确保飞行航线稳定、精准，能严格按照预设航线（如AB点航线、自主航线）飞行,避免漏喷或重喷。
   • 高精度GPS：支持RTK（实时动态差分）功能，定位精度可达厘米级，这对于确保航线精确重叠、覆盖均匀至关重要。

2. 流量控制系统（核心）：

   • 这是实现精确喷洒的“心脏”，它通常是一个电子水泵或电磁阀,由飞控系统精确控制其开关和转速。
   • 工作方式：飞控根据预设的流量（升/分钟）和飞行速度（米/分钟），实时计算出喷洒宽度内的单位面积喷洒量，并动态调整流量，确保在整个作业过程中，无论速度如何变化,单位面积的喷洒量始终保持恒定。

3. 喷洒系统：

   • 流量计：安装在管路中，实时监测并记录当前的实际喷洒流量（升/分钟），这是计算“总喷洒量”的关键数据。
   • 压力传感器：确保喷头压力稳定,保证雾化效果一致。
   • 喷头：不同类型的喷头（如离心喷头、压力喷头）会影响雾滴大小和覆盖范围,需要根据作物类型选择。

4. 任务规划与数据采集软件：

   • 用于在地面站规划喷洒航线，设置飞行高度、速度、流量、亩用量等参数。
   • 能够实时记录飞行数据，包括时间、GPS坐标、飞行速度、实时流量、电机转速等。

5. 可选的辅助设备：


   （图片来源网络，侵删）
   • RTK基站：在地面上架设一个固定的RTK基站，可以为多架无人机提供更精准、更稳定的差分信号，尤其在信号遮挡严重的区域（如果园、山地）效果显著。
   • 雷达/激光雷达：用于高精度仿地飞行，确保无人机与作物冠层保持恒定高度,从而保证喷洒均匀性。

统计方法与计算流程

统计喷洒面积主要分为两种方式：事后统计和实时统计。

事后统计（基于数据回放）

这是最常用和最精确的方法,在飞行结束后进行。

1. 数据采集：无人机作业完成后，地面站软件会生成一个详细的飞行日志文件（通常是.csv或.txt格式）,记录了飞行过程中的每一个时间点的所有数据。
2. 数据处理：将飞行日志导入到专业的分析软件中。
3. 核心计算：软件会根据日志中的数据进行计算：
   • 计算有效喷洒面积：
     • 软件会根据航点数据,自动绘制出无人机的飞行路径和覆盖区域。
     • 它会剔除掉转弯、起飞、降落等非喷洒状态的时间段。
     • 对于有效喷洒段，软件会使用公式 面积 = (飞行速度 × 飞行时间) × 喷幅宽度 进行积分计算，由于速度和流量是动态调整的，软件会进行分段计算,然后将所有有效段的面积累加。
   • 计算总喷洒量：
     • 软件会累加流量计记录的所有瞬时流量值 Σ(瞬时流量 × 采样时间间隔)，得到一个非常精确的总喷洒量（单位：升）。
   • 生成报告：
     • 软件会生成一份详细的作业报告，包含：
       • 总飞行面积：无人机飞过的总面积。
       • 有效喷洒面积：真正喷洒了药液的面积（亩或公顷）。
       • 总喷洒量：消耗的药液总量。
       • 亩均用量：总喷洒量 / 有效喷洒面积（升/亩）。
       • 作业时长、飞行速度、覆盖率、重喷率、漏喷率等关键指标。

实时统计（在飞行中显示）

现代植保无人机通常支持在地面站屏幕上实时显示已喷洒的面积。

• 原理：与事后统计类似，只是在飞行过程中，飞控系统根据当前飞行速度、喷幅宽度和已飞行时间,进行实时累加计算。
• 显示：操作员可以在屏幕上看到一个数字，实时更新“已喷洒面积”。
• 局限性：这个数值通常是一个估算值，因为它主要基于预设的参数，可能无法完全反映飞行中所有微小的变化,最精确的面积仍需以事后报告为准。

关键影响因素与精度保障

要保证面积统计的准确性,必须注意以下几点：

1. 流量控制系统的精度：这是最核心的因素，电子水泵/电磁阀的响应速度、控制精度直接影响单位面积喷洒量的稳定性。
2. 流量计的精度：流量计的测量误差会直接传递到总喷洒量和最终面积的计算中,需要定期校准。
3. 飞行速度的稳定性：如果飞行速度忽快忽慢，即使流量被动态调整，也可能因为风阻、地形等因素导致喷洒不均，影响面积统计的准确性,稳定的飞行控制很重要。
4. 喷幅宽度的设定：喷幅宽度是计算面积的一个乘数，这个值需要根据飞行高度、喷头类型和雾滴覆盖效果进行合理设定，设定过宽会导致漏喷，过窄会导致重喷,两者都会使统计面积失真。
5. 航线规划与执行：精准的航线规划（如设置合理的航线间距，通常为喷幅宽度的70%-80%）和无人机的精准执行，是保证100%覆盖的基础,重喷和漏喷都会直接影响有效面积的统计。
6. 环境因素：大风天气会严重影响雾滴的漂移,导致实际喷洒面积与理论计算面积产生偏差。

实际应用举例

假设一块10亩的稻田,操作员设定参数如下：

• 亩均用量：1.5升/亩
• 飞行速度：6米/秒
• 喷幅宽度：5米

作业流程与统计：

1. 规划任务：在地面站软件中输入田块边界，软件根据设定的亩用量、速度和喷幅，自动计算出总流量,并生成最优航线。
2. 开始作业：无人机起飞，按照航线自动飞行，流量控制系统根据实时速度调整水泵转速,确保每平方米的喷洒量恒定。
3. 实时显示：地面站屏幕上实时显示“已喷洒面积：3.5亩...”。
4. 作业完成：无人机降落,操作员在APP上查看作业报告。
5. 报告结果：
   • 有效喷洒面积：9.8亩（由于边界不规则和转弯，略小于10亩）。
   • 总喷洒量：14.7升（9.8亩 × 1.5升/亩）。
   • 亩均用量：1.5升/亩。
   • 重喷率：2%（表示有2%的区域被喷洒了两次）。
   • 漏喷率：0.5%（表示有0.5%的区域未被覆盖）。

这份报告为用户提供了清晰、量化的作业效果评估，是进行成本核算、效果分析和后续作业优化的重要依据。

无人机统计喷洒面积是一个“硬件-软件-算法”紧密结合的精密过程，它远不止是简单的几何计算，而是通过高精度传感器采集实时数据，由飞控系统动态控制喷洒，最后由专业软件进行综合分析，最终得出一个接近真实情况的、可靠的“有效喷洒面积”，这标志着农业植保从“经验主义”向“数据化、精准化”管理的巨大飞跃。
