拆解大疆无人机.芯片

理解大疆的芯片,不能只看“一颗”芯片，而要看一个“芯片组”或“核心计算平台”，这些芯片分工协作，共同构成了无人机的“大脑”、“神经”和“感官”。

我们可以将大疆无人机的芯片系统拆解为以下几个核心部分：

核心计算与飞控系统

这是无人机的“大脑”，负责处理所有传感器数据、运行飞控算法、规划航线、并发出指令控制电机，这个系统通常由以下芯片构成：

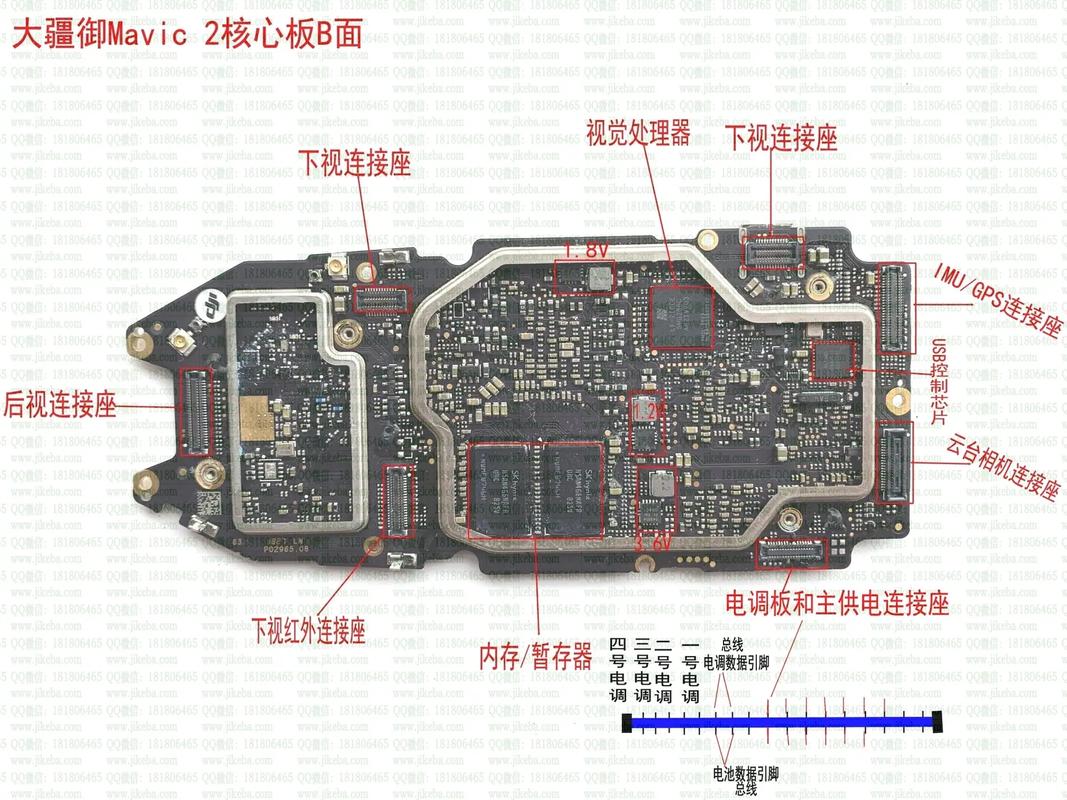

a. 主处理器 - SoC (System on Chip)

这是整个系统最核心、最强大的芯片，通常是一个高度集成的片上系统，它整合了CPU、GPU、ISP（图像信号处理器）、NPU（神经网络处理器）等多种功能。

• 功能：


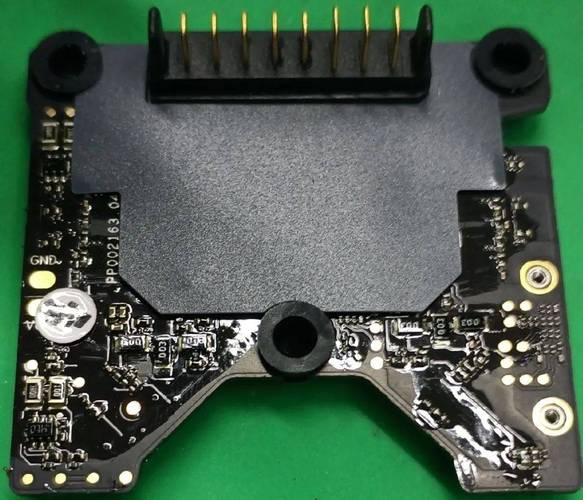

  （图片来源网络，侵删）
  • CPU：运行飞控固件（如PX4或DJI自研固件）、App、操作系统（通常是Linux或实时操作系统RTOS），执行任务调度和逻辑运算。
  • GPU：处理图形界面、地图渲染、实时图传画面的合成与编码。
  • ISP：处理来自相机的原始图像数据，进行降噪、色彩校正、白平衡等，生成我们看到的清晰画面。
  • NPU (AI芯片)：这是大疆近年来的重点，用于实现智能飞行功能，如：
    • 主体识别：自动识别并跟踪人物、车辆、动物等。
    • 避障系统：通过分析视觉和红外数据，实时构建周围环境地图并规划路径。
    • 手势控制：识别用户手势，实现拍照、录像等操作。
    • 智能跟随/智能环绕：精准锁定目标并自动飞行。

• 具体型号与猜测：

  • 早期机型 (如Phantom系列)：可能使用了高通的骁龙Flight平台（如骁龙801），这是一个专为无人机设计的SoC。
  • Mavic系列 (如Mavic 2 Pro/Zoom)：普遍认为是使用了高通骁龙Flight 2平台，性能更强，集成度更高。
  • Air 3 / Mavic 3 系列：这里出现了关键变化，大疆与高通深度合作，定制了高通骁龙® Flight Platform，但具体型号并非直接消费级的骁龙8系，而是为无人机和AR眼镜等设备高度定制的专用版本，Mavic 3使用的芯片组包含了专为高性能计算和AI优化的处理器。
  • 旗舰机型 (如Mavic 3 Cine)：可能配备了更强大的定制版SoC，以处理8K视频和更复杂的计算任务。
  • Mini系列：为了控制成本和功耗，可能会使用性能稍弱但同样集成的SoC，或者采用多芯片方案（CPU + 独立NPU）。

b. 飞控芯片

这是一个专用微控制器，负责实时性要求极高的任务。

• 功能：

  • 以极高的频率（例如1kHz）读取陀螺仪、加速度计、磁力计等传感器的数据。
  • 运行PID控制算法，计算出电机需要输出的精确转速。
  • 直接驱动电机的电调,确保无人机稳定悬停和精准飞行。
  • 它是飞行的“最后一道防线”，主处理器即使处理其他任务，飞控芯片也必须保证绝对稳定和实时。

• 型号：


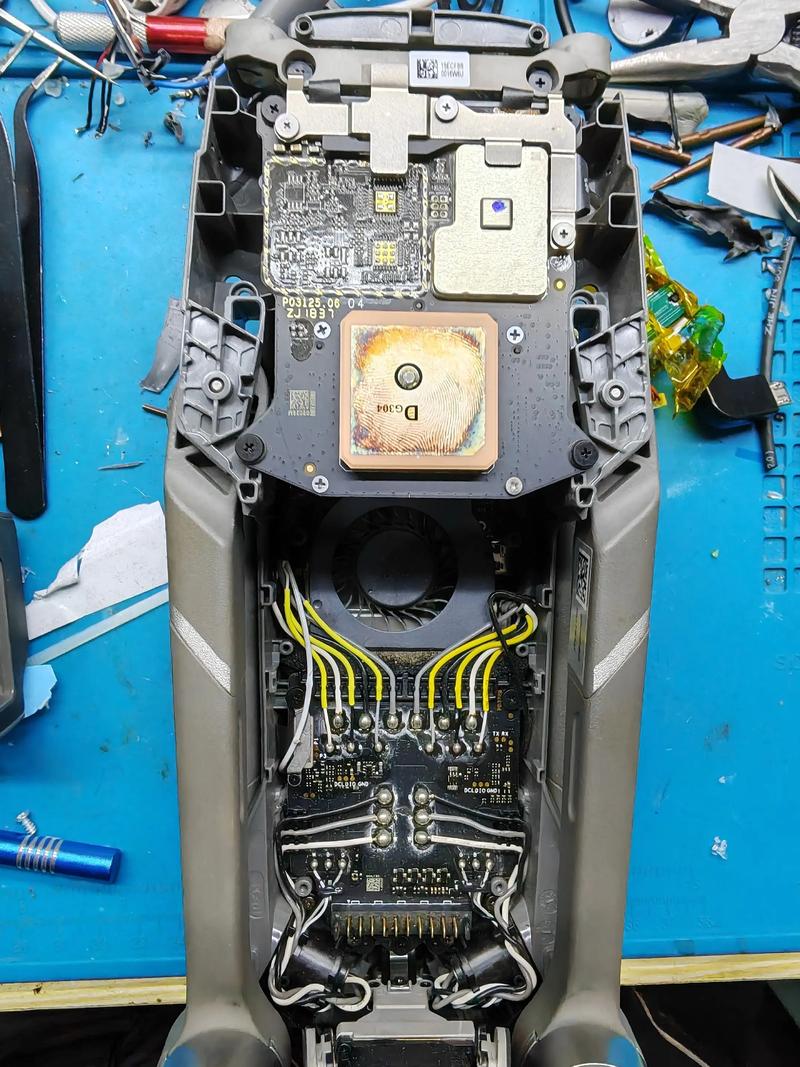

  （图片来源网络，侵删）
  • 通常由恩智浦、意法半导体或德州仪器等厂商提供，恩智浦的Kinetis系列或LPC系列MCU都是常见选择，具体型号因机型而异，但都属于高性能、低功耗的实时处理器。

传感器系统

无人机的“感官”，为大脑提供决策所需的信息，每个传感器都有自己的核心芯片。

a. 视觉避障系统

这是由多个传感器组成的复杂系统,每个传感器都有自己的图像处理器。

• 双目视觉模组：包含两个摄像头和一个专用的视觉处理器芯片，这个芯片负责实时计算两个摄像头画面的视差，从而生成深度图，感知前方物体的距离。
• 广角/长焦摄像头模组：除了用于拍摄，其ISP部分也参与到避障和目标识别的计算中。
• 红外测距传感器：发射红外光并接收反射信号，通过专用芯片计算距离，用于夜间或弱光环境下的避障。

b. 惯性测量单元

这是无人机保持平衡的核心,通常集成在一个芯片上。

• 功能：集成了3轴陀螺仪（测量角速度）和3轴加速度计（测量加速度），高端IMU还可能包含3轴磁力计（测量方向，即电子罗盘）和气压计（测量高度）。
• 核心芯片：来自博世、InvenSense (TDK) 等厂商，博世的BMI088（集成了陀螺仪和加速度计）就是大疆多款机型（如Mavic 2）的常用选择。

c. GPS/GNSS模块

用于定位和导航。

• 功能：接收多个卫星的信号，解算出无人机的精确经纬度、海拔和速度。
• 核心芯片：通常由u-blox或Trimble等专业GNSS芯片厂商提供，u-blox的NEO-M8P系列，支持多星多系统（GPS, GLONASS, Galileo, BeiDou），精度更高。

图传与通信系统

这是无人机的“神经”，负责将高清视频、遥测数据传回遥控器，并接收遥控器的控制指令。

a. 图传芯片

这是大疆技术的核心优势之一,实现了远距离、低延迟的高清图传。

• 功能：
  • 发射端：将主处理器处理好的视频流进行高效编码和调制，通过Wi-Fi或专用频段（如OcuSync的2.4GHz/5.8GHz）发射出去。
  • 接收端：在遥控器或智能飞行电池中，接收信号并进行解码，还原成视频画面。
• 技术实现：
  • 编码：通常使用H.264或更高效的H.265 (HEVC)编码芯片，在保证画质的同时极大降低码率和延迟。
  • 调制与传输：大疆自研的OcuSync技术是其灵魂，它不仅仅是Wi-Fi，而是包含了自适应跳频、波束成形、MIMO（多输入多输出）等先进技术的专有通信方案，其核心是FPGA（现场可编程门阵列）或专用ASIC（专用集成电路），这些芯片能以极高的速度处理复杂的信号调制和解调算法，这是通用芯片难以企及的。

b. 遥控与通信芯片

• 功能：遥控器与无人机之间的控制指令（如油门、方向）、状态信息（如电量、信号强度）的双向通信。
• 核心芯片：通常基于4GHz频段的蓝牙或私有协议芯片，由TI（德州仪器）或Nordic等厂商提供。

动力与能源系统

a. 电调

• 功能：接收来自飞控芯片的PWM信号，并将其转换成驱动电机三相线圈所需的高电流、高电压。
• 核心芯片：每个电调内部都有一个MCU，负责精确控制电流的输出，实现电机的平滑启动和快速响应。

b. 电池管理系统

• 功能：监测智能飞行电池中每一节电芯的电压、电流和温度，计算剩余电量，并通过OcuSync将数据传回无人机和遥控器。
• 核心芯片：这是一个专用的电源管理IC，由TI、ADI或Dialog（现为Renesas）等厂商提供，集成了高精度的ADC（模数转换器）和保护电路。

总结与表格

拆解大疆无人机的芯片,你会发现它是一个高度定制化和集成的系统，其核心竞争力不仅在于选择顶级供应商的芯片（如高通），更在于强大的芯片整合能力、自研的图传技术（OcuSync）和领先的AI算法（NPU）。

大疆通过为高通SoC深度定制软件和算法,并自研图传等核心模块，将这些“积木”搭建成了一个性能卓越、体验流畅的飞行平台，谈论大疆的芯片，本质上是在谈论一个由主SoC、飞控MCU、图传ASIC和众多传感器芯片协同工作的复杂生态系统。
