无人机如何避开地形障碍规划最优路线？

为什么无人机路线规划必须考虑地形？

不考虑地形的路线规划是“盲飞”，充满了风险和效率低下的问题，结合地形信息主要有以下三大核心目的：

安全性

这是首要原则,地形是无人机飞行中最直接、最固定的障碍物。

• 避免碰撞：通过获取高精度的地形数据（如数字高程模型），无人机可以规划出与山脉、高楼、丘陵等障碍物保持足够安全距离的航线，防止因GPS信号漂移、突遇阵风等原因导致撞山或撞楼。
• 应对突发地形：在山区或峡谷中，地形变化剧烈，结合实时地形感知（如激光雷达或视觉SLAM），无人机可以动态调整航线，规避航线上突然出现的障碍物（如悬崖边缘、孤立的树木）。

任务效率

合理的航线规划能让无人机更快、更好地完成既定任务。

• 优化路径：在两点之间，最短直线距离不一定是最快或最省电的路线，翻越一座山可能比绕远路更耗能，通过分析地形坡度，无人机可以选择更省力的飞行路径（如沿山脊飞行，而非垂直爬升）。

• 适应任务需求：


  （图片来源网络，侵删）

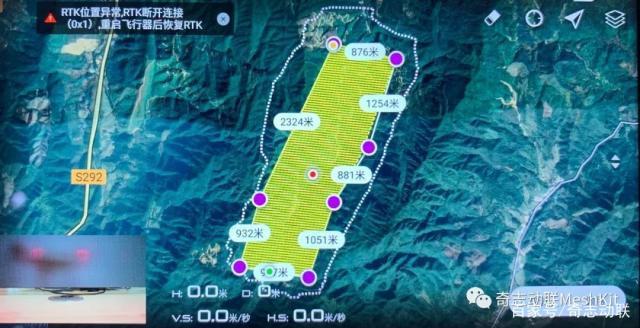

  • 测绘任务：为了获得无遮挡的地面影像，航线需要根据地形起伏进行调整，确保飞行高度相对地面恒定（如“相对海拔”模式），而不是绝对海拔，这样在山区飞行时，既能保证重叠度，又能避免在山谷中飞得过低。
  • 巡检任务：沿着输电线、石油管道或公路巡检时，航线需要紧贴目标物，同时保持安全距离，地形规划可以确保无人机在跨越河流、山谷时，依然能稳定地跟随目标路径。

• 节省能源：通过规划爬升、巡航和下降的路径，利用势能，可以最大限度地延长续航时间，规划一个“之”字形爬升路线来翻越高山，比垂直爬升要节能得多。

任务质量

对于许多专业应用,飞行路径直接决定了数据采集的质量。

• 保证数据完整性：在测绘或三维建模中，如果航线规划不当，可能会导致地形阴影区域（如山体背面）的数据缺失，影响模型的完整性和精度。
• 确保均匀覆盖：对于大面积的农业监测或电力巡检，需要确保整个区域被均匀覆盖，地形规划工具可以自动计算飞行高度和速度，以补偿地形的起伏，确保所有区域的图像分辨率和数据质量一致。

关键概念与技术

要实现结合地形的智能路线规划,需要理解以下几个核心概念和技术：

数字高程模型

• 是什么：DEM是一个栅格数据集，表示地球表面特定点的海拔高度，它就像是地形的“数字骨架”。
• 作用：所有基于地形的航线规划都依赖于DEM，无人机通过加载任务区域的DEM，可以在虚拟环境中预先“看到”地形，从而进行碰撞检测和路径优化。
• 数据来源：
  • 公开数据：SRTM（航天飞机雷达地形测绘使命）、ASTER GDEM等，全球覆盖，但精度有限（通常为30米）。
  • 专业测绘：通过无人机或卫星获取高精度影像，然后通过 photogrammetry（摄影测量）技术生成厘米级精度的DEM。

航线规划模式

无人机飞控软件（如DJI Pilot, Litchi, PX4等）通常提供几种基于地形的航线模式：

• 相对海拔：这是最常用、最重要的模式，无人机以起飞点为基准，保持一个固定的离地高度飞行，设置“离地高度50米”，那么在平坦地面飞行时，海拔是50米；当飞到一座100米高的山前时，无人机的海拔会自动变为150米，以确保始终与山坡保持50米距离。
• 绝对海拔：无人机飞行在固定的海拔高度上，这种模式在地形起伏不大的区域适用，但在山区飞行时，极易撞山。
• 自适应航线：一些高级软件可以根据任务需求和地形，自动混合使用相对海拔和绝对海拔，在开阔区域飞得高一些以节省能耗，在复杂区域降低高度以获取高精度数据。

核心算法

• *A (A-Star) 算法*一种经典的路径搜索算法，在三维空间中（X, Y, Z），A算法可以将地形视为一个由无数小立方体组成的网格，起点和终点是其中的两个点，算法会综合考虑从起点到当前点的“实际代价”和从当前点到终点的“预估代价”，智能地寻找一条总代价最低（最短、最安全、最节能）的路径。
• RRT (快速随机树) 算法：主要用于高维空间和复杂动态环境，它从一个起点开始，随机向空间中扩展“树枝”，直到树枝的末端接近目标点，然后尝试连接起点和目标，这种方法非常适合处理有大量障碍物的复杂环境，能快速找到一条可行路径，虽然不一定是最优的。
• Dijkstra 算法：与A*类似，但它会探索从起点出发的所有可能路径，直到找到目标点，它能保证找到最优路径，但计算量较大，实时性稍差。

路线规划流程（一个典型的例子）

假设我们要用无人机测绘一个山区：

1. 数据准备：

   • 获取地形数据：下载该区域的SRTM数据，或通过前期飞行生成高精度DEM。
   • 导入规划软件：将DEM数据导入到航线规划软件（如大疆的智图、Pix4Dcapture等）中。

2. 任务设置：

   • 选择模式：选择“相对海拔”航线模式。

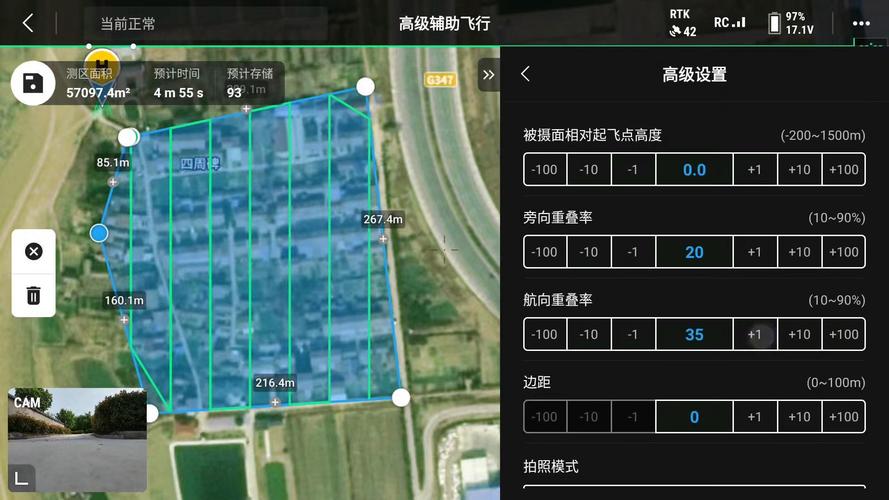

   • 设置参数：
     • 飞行高度：设置为“离地50米”。
     • 航向重叠率：80%。
     • 旁向重叠率：70%。
     • 飞行速度：8米/秒。

3. 自动规划：

   • 在软件地图上框选测绘区域。

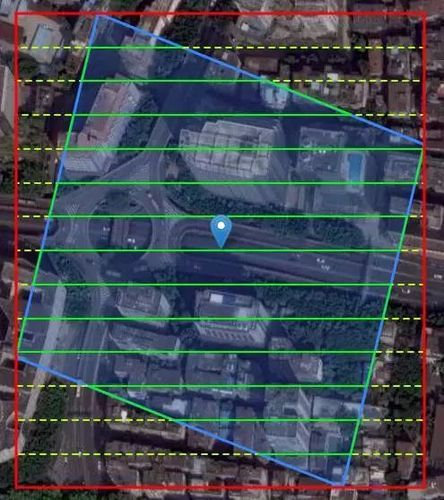

   • 软件后台会加载DEM,并根据你设置的参数，自动计算出一系列平行的航线。
   • 关键点：软件在计算航线时，会确保每条航线都“贴”在地形上，当一条航线需要跨越一个山谷时，软件会自动将航线拉高，以保持50米的离地高度；当航线飞到山脊时，又会自动降低高度。

4. 仿真与检查：

   • 大多数专业软件都提供3D仿真功能，可以在三维地形模型上预览无人机的飞行轨迹，检查航线是否与任何障碍物（如高塔、树木）发生碰撞，确保计划万无一失。

5. 执行任务：

   • 将规划好的航线导入无人机飞控系统。
   • 无人机起飞后,会结合GPS定位和气压计高度计，实时感知自身与地面的高度，严格按照规划好的航线飞行，自动完成测绘任务。

应用实例

无人机 + 路线规划 + 地形 = 安全、高效、智能的飞行。

地形不再是无人机飞行的障碍,而是可以被理解和利用的信息，通过精确的地形数据和智能的规划算法，无人机能够从“遥控玩具”转变为强大的专业工具，在测绘、巡检、农业、救援等众多领域发挥不可替代的作用，随着实时地形感知技术（如激光雷达、AI视觉避障）的发展，未来的无人机将能够应对更复杂、更动态的环境，实现真正的自主飞行。
