大疆无人机gps怎么拆

GPS模块通常指的是无人机内置的GNSS（全球导航卫星系统）模块，它集成在飞控板或主控板上，我们通常说的“拆GPS”，实际上是指断开GNSS模块与主控板的连接线缆,而不是物理地拆掉整个模块。

⚠️ 重要警告：操作前必读

1. 保修失效：自行拆解大疆无人机将立即导致官方保修失效,大疆对私自拆解的设备不提供任何保修服务。
2. 损坏风险：操作不当（如静电、用力过猛、工具使用错误）可能会烧毁主控板、GNSS模块或其他精密电子元件，导致无人机完全无法使用,维修成本极高。
3. 功能丧失：断开GPS后，无人机将失去GPS定位功能，导致以下严重后果：
   • 无法实现精准悬停：无人机在空中会随风漂移,难以稳定。
   • 失控风险：在信号丢失或低电量时，无法执行自动返航、降落等安全操作,极易炸机。
   • 无航点飞行：无法使用航点飞行、兴趣点环绕等依赖GPS的功能。
   • 飞行限制：部分飞行模式（如GPS模式）将无法使用，无人机可能只能切换到姿态模式（ATTI Mode）,对操控技术要求极高。
4. 法律责任：在禁飞区或无GPS信号环境下飞行,由您自行承担所有法律责任和风险。

为什么需要断开GPS？

尽管风险很高，但在某些特定情况下，一些高级飞手会选择断开GPS,主要原因如下：

• 室内飞行：GPS信号在室内无法使用，断开后可以避免GPS模块持续搜索信号,理论上可以略微降低功耗和发热。
• 竞速或特技飞行：在开阔无遮挡的场地，一些飞手认为GPS的微弱修正会影响无人机的极致操控和灵活性，希望获得更“跟手”的飞行体验。
• 特殊项目开发：在进行一些非标准的DIY项目或研究时,可能需要隔离GPS信号。

如何断开GPS连接（以DJI Mavic系列为例）

不同型号的无人机，GNSS模块的位置和连接方式可能略有不同，但原理基本一致，以下以DJI Mavic Air 2 / Mavic 3等常见机型为例进行说明。

第一步：准备工作

1. 工具：
   • 合适的螺丝刀：通常为十字螺丝刀（PH0）,尺寸请务必与螺丝匹配。
   • 撬棒或塑料卡片：用于安全地撬开外壳,避免划伤。
   • 防静电手环：强烈推荐！防止静电损坏精密电路板。
   • 干净、明亮、整洁的工作台。
   • 手机或相机：用于拍摄拆解过程中的每一步,方便还原。
2. 环境：选择一个干净、无尘、光线充足的地方操作。
3. 状态：确保无人机已完全关机,电池已取出。

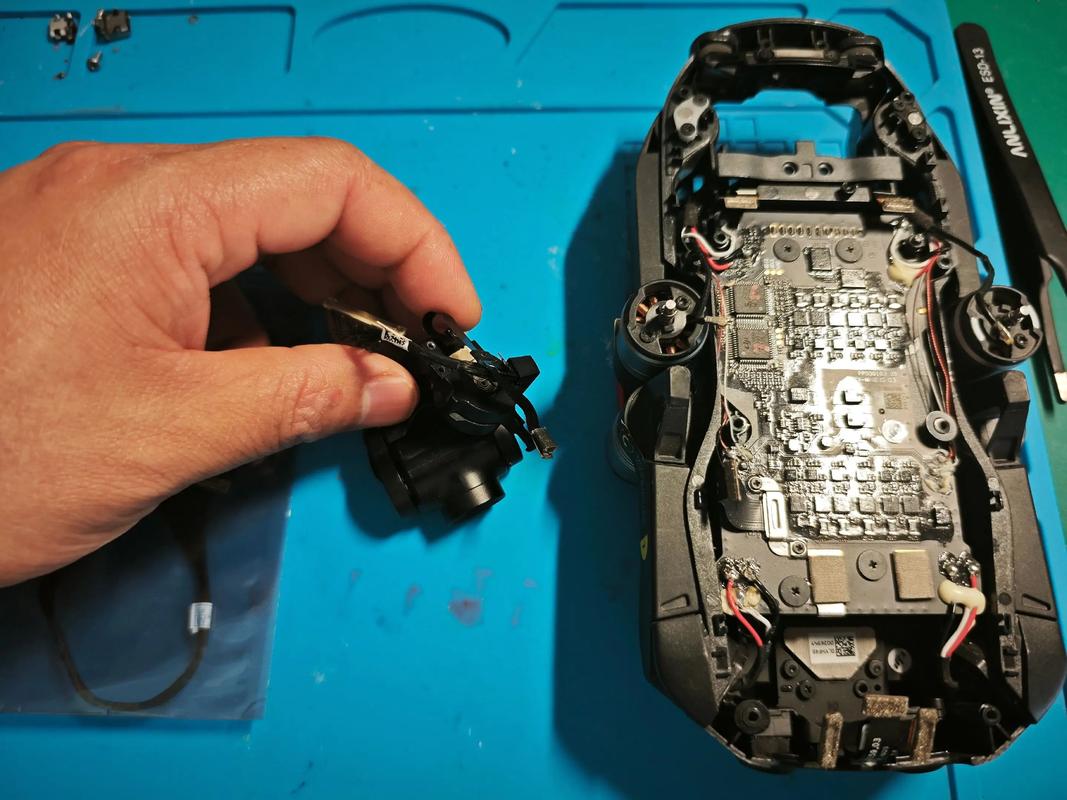

第二步：外壳拆解

1. 移除云台保护罩：拧下固定云台保护罩的几颗小螺丝,取下保护罩。
2. 断开云台排线：在机身内部，找到连接云台和主控板的柔性扁平排线（FPC），轻轻掀起排线锁扣，将排线拔出。注意方向和力度，不要强行拉扯。
3. 移除机身外壳：拧下机身外壳的所有固定螺丝（通常分布在机臂根部和机身四周），将螺丝按位置摆放好,避免混淆。
4. 分离上下壳体：使用撬棒或塑料卡片，沿着机身缝隙小心地撬开上下壳体，连接处可能会有卡扣，动作要轻柔,避免损坏卡扣或外壳。

第三步：找到并断开GNSS模块

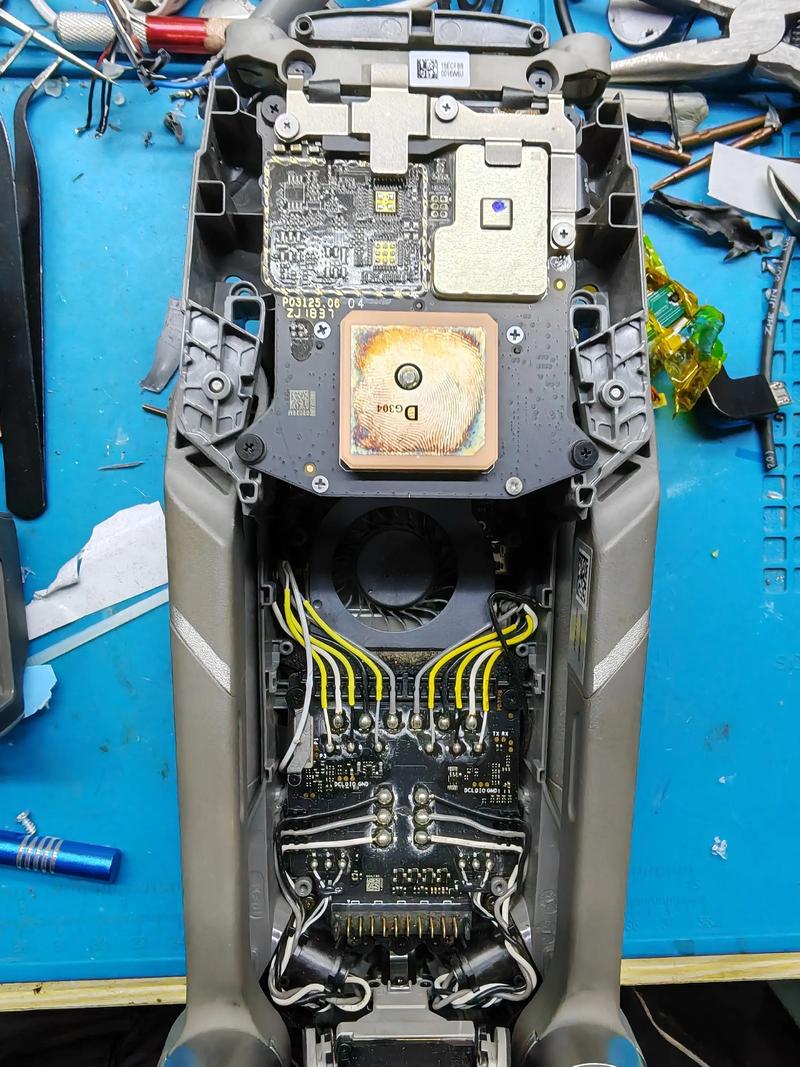

1. 定位GNSS模块：打开上壳体后，您会看到主控板，GNSS模块通常位于主控板的中央或靠近机头的一侧，它是一个小小的金属盒子，上面通常会印有“UBLOX”、“DJI”或类似卫星天线的标识。
2. 识别连接线：GNSS模块通过一根细小的排线（通常是4针或8针）连接到主控板上，这根排线非常脆弱,是整个操作中最需要小心的部分。
3. 断开连接：
   • 找到排线连接器上的小黑色塑料锁扣。
   • 用指甲或撬棒轻轻地将锁扣向上抬起（通常是90度角）。
   • 锁扣抬起后，排线就会松动，可以垂直于主板的方向，轻轻地、平稳地将排线拔出。
   • 绝对不要左右摇晃或斜着拔,否则会损坏排线插针或主焊点。

第四步：还原与测试

1. 反向操作：按照拆卸的相反步骤，将所有部件装回，确保所有排线都正确插入并锁好,所有螺丝都拧紧。
2. 初步测试：装上电池，开机，不要立即飞行！
   • 检查App提示：打开DJI Fly app，查看状态信息，App通常会提示“GNSS信号弱”或“未检测到GNSS模块”。
   • 检查功能：尝试在App中切换飞行模式，确认GPS相关模式（如P模式）是否已禁用。
3. 谨慎试飞：如果您决定继续使用，请务必在极其开阔、无风、远离人群和障碍物的环境下进行一次短距离、低高度的测试飞行，感受飞行姿态的变化,确认无人机是否可控。

断开大疆无人机的GPS是一个“非必要不进行”的操作，对于99%保持GPS连接是保证飞行安全和体验的关键。

如果您只是想了解其工作原理，强烈建议通过教学视频、解剖模型或官方技术文档来学习，而不是亲手拆解自己的设备，如果您确实有此需求，请务必谨慎操作,并充分承担所有可能的风险和后果。
