无人机电机控制原理图如何实现精准调速？

无人机电机控制系统是一个典型的闭环反馈控制系统,其核心目标是精确、快速地控制电机的转速，从而实现对无人机的姿态（俯仰、横滚、偏航）和高度的控制。

我们将从核心部件、工作原理和原理图三个层面来讲解。

核心部件简介

在看原理图之前,需要先了解系统中的几个关键“演员”：

1. 飞控: 无人机的“大脑”，它通过陀螺仪、加速度计等传感器感知无人机的当前姿态，并根据你通过遥控器发出的指令，计算出每个电机需要达到的目标转速。
2. 电调: 无人机电机控制器的“神经和肌肉”，它接收来自飞控的信号（通常是PWM信号），并将其转换成可以驱动电机旋转的三相交流电，它还负责将电池的电压（如 4S, 6S）转换成电机所需的合适电压。
3. 电机: 无人机的“螺旋桨”，它根据电调提供的电能，产生旋转的机械力，带动螺旋桨旋转，产生升力或推力。
4. 螺旋桨: 产生实际升力的部件，其转速与电机的转速成正比。
5. 电池: 整个系统的“心脏”，提供能量。
6. 遥控器与接收器: 你用来下达指令的“遥控器”和无人机上接收信号的“接收器”，接收器将你的指令（如油门、方向）转换成飞控能读懂的信号（如SBUS, DSM2协议等）。

核心工作原理（信号流）

理解了部件,我们来看它们之间是如何协同工作的，这就是控制原理的精髓：

信号流：遥控器 → 接收器 → 飞控 → 电调 → 电机 → 螺旋桨

1. 输入指令: 你在遥控器上拨动摇杆，想让无人机向前飞（俯仰）。
2. 信号传输: 遥控器将指令编码成无线电信号，发送给无人机上的接收器。
3. 飞控计算:
   • 接收器将指令（如“向前”）发送给飞控。
   • 飞控内部运行PID控制算法，PID算法是控制系统的核心，它需要三个关键输入：
     • 目标值: 你期望无人机达到的姿态，向前倾斜10度。
     • 当前值: 陀螺仪和加速度计实时反馈给飞控的无人机当前姿态，无人机当前是水平状态。
     • 误差: 误差 = 目标值 - 当前值，在这个例子中，误差就是“需要向前倾斜10度”。
   • PID算法根据这个误差,计算出修正量，并将其转化为对四个电机的具体指令，为了让无人机前倾，飞控会指令后两个电机加速，前两个电机减速，从而产生一个向前的力矩。
4. 电机驱动:
   • 飞控将计算好的电机转速指令,以PWM信号的形式发送给对应的电调。
   • PWM信号：这是一种脉冲宽度调制信号，飞控通过改变脉冲的宽度（占空比）来告诉电调电机应该转多快，脉冲宽度越宽，代表目标转速越高。
5. 执行动作:
   • 电调接收到PWM信号后,将其内部的三相MOSFET管以极高的频率开关，将电池的直流电转换成三相交流电，驱动电机旋转。
   • 电机转速改变,带动螺旋桨旋转，产生变化的推力，使无人机完成你期望的动作（前倾）。
6. 闭环反馈: 这个过程是持续不断的，陀螺仪不断测量无人机的姿态变化，并反馈给飞控，飞控不断计算新的误差，不断调整电机转速，直到无人机稳定在你期望的姿态上，这就是闭环控制。

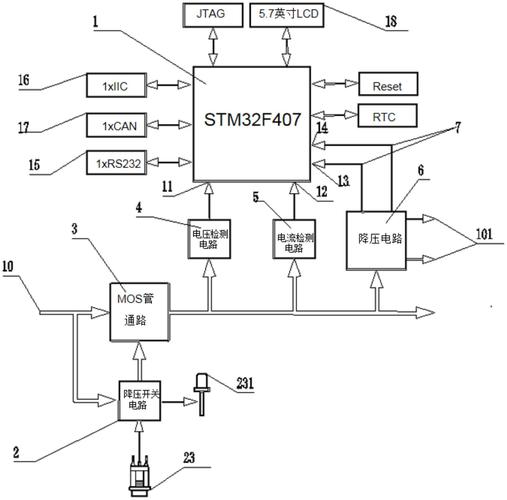

无人机电机控制原理图

下面是一个简化但完整的无人机电机控制原理框图,它清晰地展示了上述信号流和各模块的关系。

graph TD
    subgraph "无人机系统"
        A[遥控器] -- 无线信号 --> B(接收器);
        B -- 控制指令(SBUS/PPM) --> C{飞控};
        C -- PID计算 --> D[电机1];
        C -- PID计算 --> E[电机2];
        C -- PID计算 --> F[电机3];
        C -- PID计算 --> G[电机4];
        subgraph "传感器反馈"
            H[陀螺仪/IMU] -- 姿态数据 --> C;
            I[气压计/光流] -- 高度/位置数据 --> C;
        end
        subgraph "动力输出单元"
            D -- PWM信号 & 电池电源 --> J(电调1);
            E -- PWM信号 & 电池电源 --> K(电调2);
            F -- PWM信号 & 电池电源 --> L(电调3);
            G -- PWM信号 & 电池电源 --> M(电调4);
            J -- 三相交流电 --> N[电机1];
            K -- 三相交流电 --> O[电机2];
            L -- 三相交流电 --> P[电机3];
            M -- 三相交流电 --> Q[电机4];
            N -- 机械力 --> R[螺旋桨1];
            O -- 机械力 --> S[螺旋桨2];
            P -- 机械力 --> T[螺旋桨3];
            Q -- 机械力 --> U[螺旋桨4];
        end
    end
    V[电池] -- 电源 --> J;
    V -- 电源 --> K;
    V -- 电源 --> L;
    V -- 电源 --> M;
    style C fill:#f9f,stroke:#333,stroke-width:2px
    style H fill:#ccf,stroke:#333,stroke-width:2px
    style J fill:#9cf,stroke:#333,stroke-width:2px
    style N fill:#9f9,stroke:#333,stroke-width:2px

原理图详解：

1. 遥控器与接收器:

   • 用户输入通过遥控器无线传输到接收器。
   • 接收器将复杂的控制信号（如通道值）解码成飞控可以识别的串行协议（如 SBUS, CRSF, DSM2）或简单的 PPM 信号，发送给飞控。

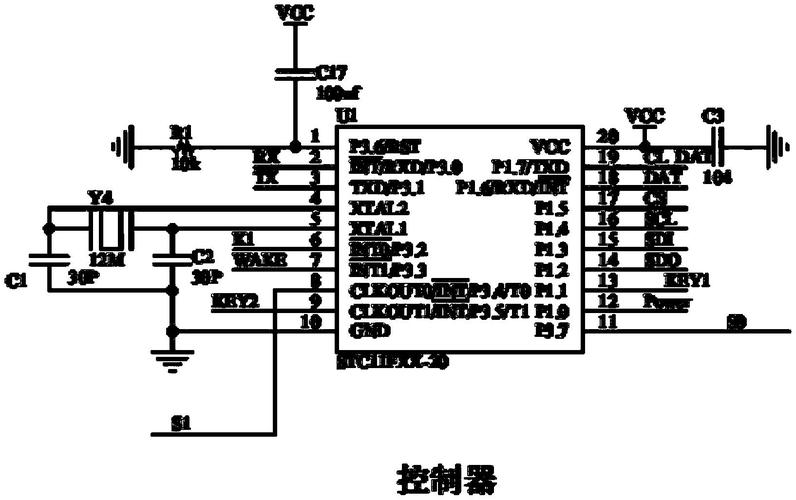

2. 飞控:

   • 核心处理器: 运行PID算法和姿态解算算法。
   • 输入:
     • 来自接收器的控制指令。
     • 来自IMU（惯性测量单元）的传感器数据，IMU内部包含陀螺仪（测量角速度）和加速度计（测量加速度，可用于解算姿态），这是实现稳定飞行的最关键的反馈。
   • 输出: 四路独立的PWM信号，每一路对应一个电调。

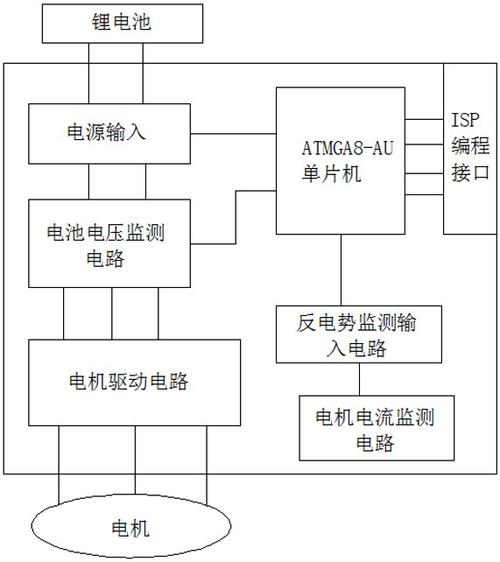

3. 电调:


   （图片来源网络，侵删）
   • 输入:
     • 来自飞控的PWM信号（控制信号）。
     • 来自电池的直流高压电源（如 14.8V for 4S, 22.2V for 6S）。
   • 内部: 包含一个三相桥式逆变器，由MOSFET（场效应管）构成，飞控的PWM信号控制这些MOSFET的开关顺序和频率，从而将直流电“斩波”成模拟的三相交流电。
   • 输出: 驱动无刷电机旋转的三相交流电。

4. 电机与螺旋桨:

   • 电机将电能转化为机械能,其转速与电调输出的三相交流电的频率成正比。
   • 螺旋桨将旋转的机械能转化为升力或推力,通过精确控制四个电机的转速差，就可以改变四个螺旋桨的推力，从而实现俯仰、横滚、偏航和升降。

四轴无人机的经典差速控制模型

以最常见的X型四轴为例,飞控是如何通过控制四个电机来实现姿态控制的：

• 油门:

  • 指令: 所有四个电机同时增加或减少相同的转速。
  • 效果: 无人机整体上升或下降。

• 俯仰:

  • 指令: 后两个电机加速，前两个电机减速。
  • 效果: 无人机机头下俯，机尾抬起，向前飞行。

• 横滚:

  • 指令: 右侧两个电机加速，左侧两个电机减速。
  • 效果: 无人机右侧机翼下压，左侧机翼抬起，向左飞行。

• 偏航:

  • 指令: 对角线上的两个电机（如1号和3号）加速，另外两个对角线电机（2号和4号）减速。
  • 效果: 由于螺旋桨的旋转会产生反扭矩，加速的一对会产生更大的反扭矩，使无人机向反方向旋转，1号和3号电机加速，无人机会向右偏航。

无人机电机控制原理图本质上是一个“大脑（飞控） -> 神经（PWM信号） -> 肌肉（电调） -> 骨骼（电机） -> 手臂（螺旋桨）”的闭环控制系统，其核心在于飞控通过PID算法，不断比较目标姿态和实际姿态，并实时调整电机的输出，从而实现精准、稳定的飞行控制，理解了这个信号流和控制逻辑，就掌握了无人机电机控制的精髓。
