小米无人机云台拆解步骤复杂吗？

⚠️ 重要警告与免责声明：

1. 风险极高： 拆解无人机云台属于高难度操作，涉及精密机械、电子元件和高压电（无刷电机），操作不当将导致：
   • 彻底损坏云台： 永久性功能丧失。
   • 人身伤害： 触电（特别是电容残留电荷）、被高速旋转的部件割伤。
   • 失去保修： 任何拆解行为都将使官方保修立即失效。
2. 前提条件：
   • 已过保修期： 确认你的无人机已不在官方保修期内。
   • 具备电子维修基础： 熟悉基本工具使用，了解电子元件（如电容、电机、排线）的特性。
   • 耐心细致： 整个过程需要极大的耐心和细心，切忌暴力拆卸。
   • 适当环境： 在光线充足、干净、整洁、防静电的工作台上进行，佩戴防静电手环。
3. 本教程仅供参考： 作者不对任何因尝试拆解而导致的设备损坏、人身伤害或任何其他损失负责。如果你没有十足的把握，请勿尝试！强烈建议寻求专业维修人员的帮助。

第一部分：准备工作

工具清单

1. 基础工具：
   • 精密螺丝刀套装： 必须包含 Phillips #00 (PH000) 和 Phillips #000 (PH0000) 等超小号螺丝刀，可能还需要 Torx T5/T6 螺丝刀（取决于具体型号）。
   • 塑料撬棒/薄片： 用于撬开卡扣和分离塑料外壳，避免划伤，信用卡、旧手机贴膜也可临时替代。
   • 镊子： 尖头镊子，用于夹取小螺丝、排线和零件。
   • 防静电手环： 强烈推荐！ 连接手腕与接地金属，防止静电击穿精密电子元件。
2. 高级工具（如有）：
   • 热风枪/吹风机： 用于软化固定云台组件的胶水。温度要低档位，距离要远，避免过热损坏内部元件。
   • 尖嘴钳/钢丝钳： 用于剪断或处理扎带、金属支架等。
   • 放大镜/显微镜： 帮助看清细微的螺丝孔、排线接口和焊接点。
   • 万用表： 用于后续测试（如检查电机、线路通断）。
   • 吸锡器/焊台： 如果需要拆卸或焊接电机、电路板上的元件（仅限高级玩家）。
3. 其他：
   • 容器： 分类存放拆下的螺丝（不同大小/位置），避免混淆。
   • 清洁剂/无水酒精： 用于清洁可能残留的胶水或污渍（如WD-40专用除胶剂、异丙醇）。
   • 棉签/无尘布： 配合清洁剂使用。
   • 手机/相机： 拍照记录！每一步拆解前，尤其是排线和连接处，务必拍照，方便后续安装还原。

目标设备（以小米无人机 4K 为例）

• 小米无人机 4K 云台组件（含相机、增稳云台）
• 小米无人机 mini 云台组件（结构更紧凑，螺丝更小）

第二部分：拆解步骤（以小米无人机 4K 云台为例）

步骤 1：断开连接与移除外壳

1. 断开电源： 确保无人机已关机，并且电池已完全取出，这是安全的第一步！
2. 移除云台保护罩： 如果有橡胶或塑料保护罩，先取下。
3. 分离云台与机身： 小米无人机的云台通常通过几个螺丝固定在机身主板上，找到云台组件与机身连接的螺丝（通常在云台底部或侧面，需要从机身底部或内部拆卸），拧下这些螺丝，小心地将整个云台组件从机身上拔出，注意可能连接的排线，需要先断开排线连接器（如果有）。
   • 拍照！ 记录螺丝位置和排线连接方式。
4. 移除外壳（相机外壳）：
   • 观察云台相机外壳的固定方式,通常有隐藏的卡扣和几颗小螺丝。
   • 用塑料撬棒小心地沿着外壳缝隙撬开卡扣,动作要轻柔，避免卡扣断裂。
   • 找到并拧下固定外壳的所有小螺丝（通常在底部、侧面或镜头周围）。
   • 再次拍照！ 记录螺丝位置和卡扣分布。
   • 小心地分离上下两半外壳,注意内部可能还有连接排线或线束，不要强行拉开。

步骤 2：断开内部排线与线束

1. 拍照！ 在断开任何排线或线束连接器之前，务必从多个角度清晰拍照，这是还原的关键！
2. 识别排线类型：
   • 柔性排线： 非常薄，容易损坏，连接主板、相机传感器、图像处理芯片等。
   • 线束： 较粗的导线，通常连接电机、加热片、LED灯等。
3. 安全断开排线：
   • ZIF 排线： 这是云台中最常见的类型，连接器上有一个小金属卡扣（通常是蓝色或黑色）。用镊子轻轻向上抬起这个卡扣（约 45-90 度），然后水平拔出排线。绝对不要垂直向上拔！ 抬起卡扣是关键。
   • 直插式排线： 直接水平拔出即可，但同样要小心。
   • 线束连接器： 通常有卡扣，按下卡扣拔出即可。
4. 记录连接： 确保在断开前已经拍照，并记住每根排线/线束连接到哪个接口，有些排线接口有防呆设计（缺角或形状不对称），但拍照永远是保险的。

步骤 3：拆卸相机模组与镜头

1. 固定镜头： 如果需要拆卸镜头，先用镜头纸和清洁剂小心清洁镜头表面，防止灰尘进入，用镜头扳手（或用橡胶手套/布增加摩擦力）逆时针轻轻旋转拆卸镜头，镜头通常有螺纹固定，可能比较紧，但切勿使用蛮力！
   • 警告： 镜头后组元件极其精密，拆解镜头风险极高，极易导致对焦不准、进灰、损坏传感器。除非必要且有经验，否则不建议拆卸镜头！
2. 拆卸相机传感器/主板：
   • 相机传感器通常通过几颗非常小的螺丝固定在云台支架或主板上,找到这些螺丝（通常在传感器边缘）。
   • 拧下螺丝,小心地取下相机传感器模块，注意可能仍有排线连接。
   • 拍照！ 记录螺丝位置和排线连接。

步骤 4：拆卸云台增稳电机与机械结构

1. 识别电机： 云台通常有三个无刷电机：俯仰（上下）、横滚（左右）、偏航（旋转），每个电机通过螺丝固定在云台支架上。
2. 断开电机连接： 每个电机通常连接一根或几根线束到云台主控板，找到对应的连接器，按下卡扣拔出。拍照！
3. 拆卸电机： 拧下固定每个电机的螺丝（2-4 颗/电机），小心地取下电机，注意电机内部有磁钢，避免用力碰撞或吸附金属碎屑。
4. 拆卸机械结构：
   • 云台的机械臂（连接电机与相机支架的部分）通常也是通过螺丝固定的。
   • 拧下固定机械臂的螺丝。
   • 注意： 有些结构可能通过轴承、阻尼器或弹簧连接，拆卸时注意其位置和安装方向，避免丢失小零件（如钢珠、垫片）。拍照！ 记录结构关系。
   • 小心地分离机械臂,取出相机支架部分。

步骤 5：拆卸云台主控板（如有需要）

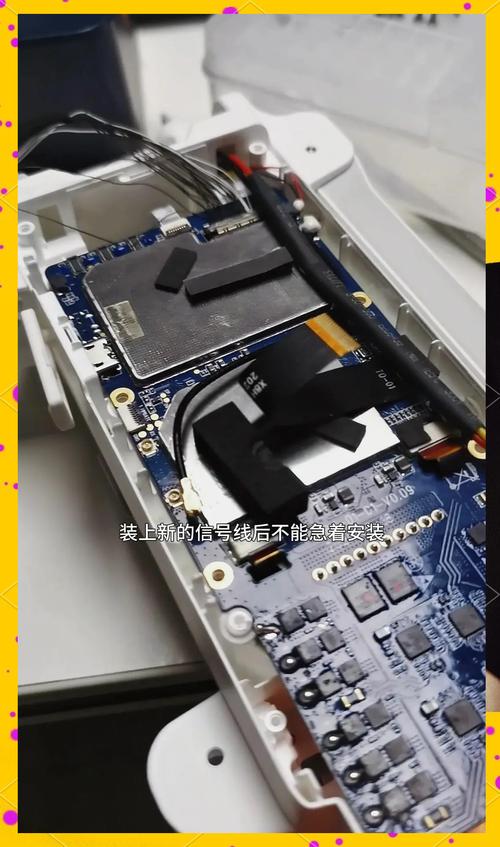

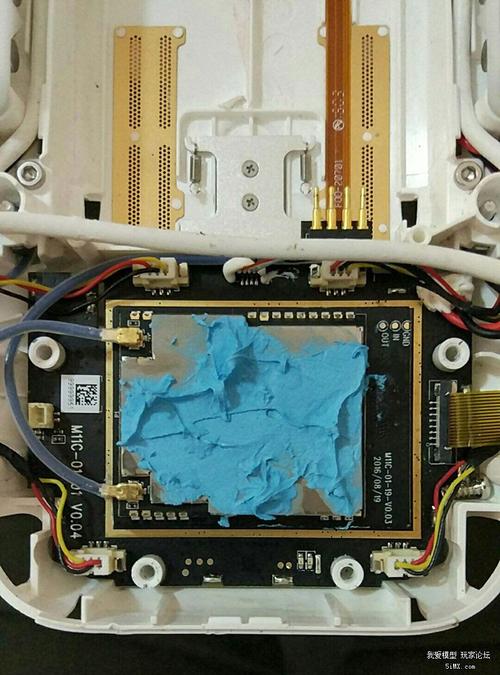

1. 主控板位置： 云台主控板通常位于云台底部或侧面，是增稳算法的核心，连接电机、传感器（IMU）、相机等。
2. 断开所有连接： 在拆卸主控板前，确保所有连接到它的排线、线束都已断开（已在步骤 2 完成）。
3. 拆卸固定螺丝： 拧下固定主控板的所有螺丝。
4. 取下主控板： 小心地取下主控板，注意主控板下方可能还有隔热棉、缓冲垫等。

第三部分：清洁、检查与维修

1. 清洁：
   • 外壳： 用湿布擦拭，去除灰尘和污渍，避免液体渗入内部。
   • 镜头： 用气吹吹走灰尘，用专用镜头笔和镜头纸清洁指纹和污渍。严禁用酒精等溶剂直接擦拭镜头镜片！
   • 传感器： 极其脆弱！ 只能用气吹小心吹拂，绝对不要擦拭，如有顽固污渍，送专业清洁。
   • 电路板： 用气吹吹走灰尘，如有必要，用无水酒精和棉签轻轻擦拭焊点和接口，去除氧化或油污。确保完全干燥！
   • 电机轴： 用棉签蘸少量精密仪器润滑油（如 sewing machine oil）轻轻涂抹电机轴轴承处，切勿过量！
2. 检查：
   • 螺丝： 检查是否有滑丝、损坏、长度不一。
   • 排线/线束： 检查是否有折痕、断裂、焊点脱落、氧化。
   • 接口： 检查排线接口是否有变形、损坏、针脚歪斜。
   • 电路板： 检查是否有烧蚀痕迹、电容鼓包、元件脱落。
   • 机械结构： 检查轴承是否顺畅、有无异响、阻尼是否正常、弹簧是否弹性良好、是否有变形或裂纹。
   • 电机： 目视检查线圈是否烧焦、磁钢是否完好。
3. 维修（根据检查结果）：
   • 更换螺丝： 使用规格相同的螺丝。
   • 修复/更换排线： 对于折断的排线，需要极其精细的焊接技术才能修复，通常建议更换整条排线（需寻找同型号配件）。
   • 清洁接口： 用酒精棉签清洁排线接口。
   • 更换电容/元件： 需要熟练的焊接技术。
   • 更换电机： 找到同型号、同规格的无刷电机进行更换，注意电机线序（通常有颜色对应关系）。
   • 更换机械结构： 如轴承、阻尼器等，需寻找同型号配件。
   • 更换主控板： 最复杂的维修！ 通常整个云台组件报废或寻找同型号二手配件。

第四部分：组装与测试

1. 逆向操作： 严格按照拆解时拍摄的照片和记录的步骤进行逆向组装。
2. 排线连接： 确保排线完全插入接口，然后轻轻按下ZIF卡扣使其复位。确认卡扣锁紧！
3. 螺丝紧固： 按照正确的位置和顺序拧紧螺丝。注意力矩！ 不要过紧导致滑丝或压坏元件，也不要过松导致松动，通常用手感觉拧紧即可，必要时用合适的螺丝刀轻轻加力。
4. 机械结构对准： 确保机械臂、轴承、阻尼器等安装到位，运动顺畅无卡顿。
5. 外壳卡扣： 小心对准卡扣，轻轻按压直至听到“咔哒”声，确保外壳完全闭合。
6. 初步测试（谨慎！）：
   • 连接电源： 先不要装回无人机机身，单独给云台组件通电（可能需要跳线或特定方式）。
   • 电机测试： 如果有条件，连接到飞控或测试设备，检查三个电机是否能正常响应指令、转动顺畅、无异响。
   • 相机测试： 检查相机是否能正常开机、对焦（如果可调）、拍照/录像。
   • 增稳测试： （需装回无人机并连接飞控）在安全环境下，开机测试云台增稳效果是否正常，有无抖动、漂移、异响。
7. 最终安装： 确认云台功能正常后，将其重新安装回无人机机身，连接好所有排线和螺丝。

第五部分：总结与建议

• 记录是关键： 拍照！拍照！再拍照！每个步骤、每个接口、每个螺丝位置都要记录。
• 耐心细致： 拆解是精细活，急躁是损坏设备的主要原因。
• 工具要对： 用合适的工具，尤其是螺丝刀和撬棒，避免打滑损坏螺丝或外壳。
• 静电防护： 防静电手环是保护精密芯片的廉价保险。
• 量力而行： 如果遇到不确定的步骤或发现损坏严重，及时停止，继续拆解可能造成更大损失，寻找专业维修服务是更明智的选择。
• 配件来源： 寻找原厂或高质量的第三方配件（如排线、电机、轴承）非常重要，劣质配件会导致性能下降甚至安全隐患。

希望这份详细的教程能帮助你完成小米无人机云台的拆解。再次强调：风险自负，请谨慎操作！ 祝你成功！
