Arduino六足机器人如何实现步态控制？

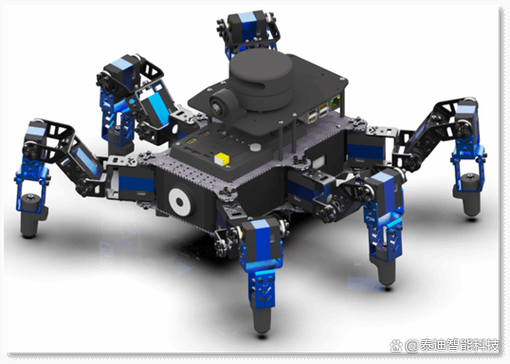

第一部分：核心概念 - 六足机器人如何行走？

在开始之前，我们必须理解六足机器人（学名：六足仿生机器人或Hexapod Robot）的基本运动原理，它的核心是 “三角步态”（Tripod Gait）。

三角步态原理：

• 结构： 将六条腿分为两组，每组3条腿，形成一个“三角形”的支撑点，左前、右中、左后为一组（A组）；右前、左中、右后为另一组（B组）。
• 行走过程：
  1. 初始状态： A组三条腿支撑身体，B组三条腿抬起,准备移动。
  2. 第一步： B组抬起的三条腿向前移动，然后落下，支撑身体,身体重心前移。
  3. 第二步： A组三条腿抬起，向前移动，然后落下,支撑身体。
  4. 循环往复： 重复以上步骤，机器人就能平稳、连续地向前行走。

关键部件：舵机

• 六足机器人的“关节”通常由 舵机 控制。
• 每条腿通常有 2到3个自由度，即需要2到3个舵机来控制。
  • 2自由度 (2-DOF): 一个舵机控制大腿（上下摆动），一个舵机控制小腿（弯曲/伸展）,这是最常见和经济的方案。
  • 3自由度 (3-DOF): 在2自由度基础上，增加一个舵机控制髋部的旋转，可以实现更复杂的动作,如侧向移动。
• 我们以 2自由度 为例，每条腿需要2个舵机，六条腿总共需要 12个舵机。

第二部分：硬件清单

你需要准备以下所有组件：

第三部分：组装步骤

1. 3D打印零件： 下载你喜欢的3D模型文件，使用3D打印机打印出所有需要的零件（如身体、大腿、小腿等）。

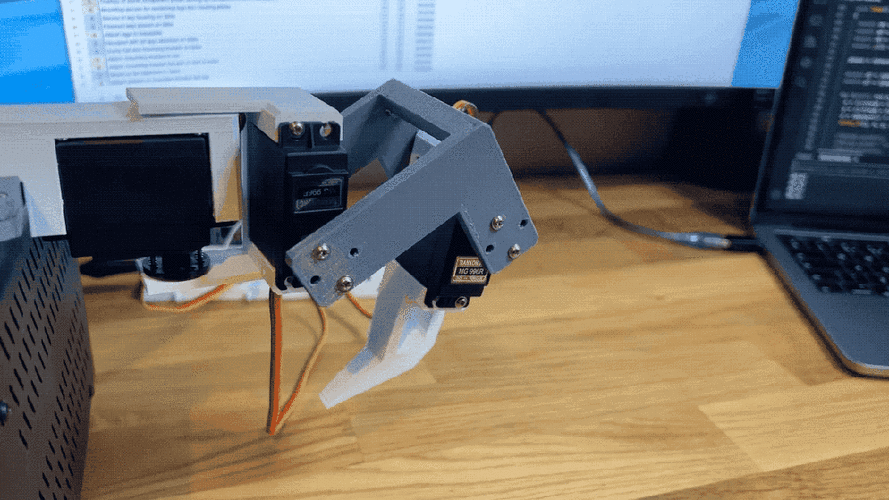

2. 安装舵机：
   • 将舵机安装到3D打印件的“大腿”和“小腿”连接处。
   • 小腿舵机（膝关节）会安装在大腿的末端。
   • 将大腿舵机（髋关节）安装到机器人身体的连接点上。
   • 注意： 在安装前，务必将所有舵机调整到初始中位（90度），这样在编程时，90度就是腿的垂直状态,方便计算。
3. 连接电路：
   • PCA9685与Arduino连接：
     • VCC -> Arduino 5V
     • GND -> Arduino GND
     • SDA -> Arduino SDA (Mega上为21号引脚)
     • SCL -> Arduino SCL (Mega上为20号引脚)
   • 外部电源连接：
     • 电源正极 -> PCA9685的 V+ 或 VMOT 引脚（注意是供电引脚，不是逻辑VCC）。
     • 电源负极 -> PCA9685的 GND 引脚，同时也要连接到Arduino的GND（共地非常重要！）。
   • 舵机与PCA9685连接：
     • 将12个舵机的信号线（通常是橙色或黄色线）依次连接到PCA9685的 0 到 11 号输出通道。
     • 舵机的电源线（红色）和地线（棕色/黑色）并联到外部电源的正负极上。

第四部分：软件编程 (Arduino IDE)

这是最核心的部分,我们将分步实现。

步骤1：安装必要的库

打开Arduino IDE，通过 库管理器 安装以下库：

• Adafruit PCA9685：用于控制PCA9685舵机驱动板。
• Adafruit PWM Servo Driver Library：PCA9685库的依赖库。

步骤2：舵机校准和测试

在组装好硬件后，第一步是确保每个舵机都能正确响应指令，这是一个简单的测试代码，它会依次将每个舵机转动到0度、90度、180度,让你检查舵机安装方向是否正确。

#include <Wire.h>
#include <Adafruit_PWMServoDriver.h>
// 定义PCA9685的I2C地址，通常是0x40
Adafruit_PWMServoDriver pwm = Adafruit_PWMServoDriver(0x40);
// 定义舵机连接的通道
const int servoPins[12] = {0, 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11};
void setup() {
  Serial.begin(9600);
  Serial.println("PCA9685 Test!");
  pwm.begin();
  pwm.setPWMFreq(50);  // 舵机标准频率为50Hz
  // 初始化所有舵机到90度（中位）
  for (int i = 0; i < 12; i++) {
    setServoAngle(servoPins[i], 90);
    delay(500); // 每个舵机间隔0.5秒，方便观察
  }
}
void loop() {
  // 测试舵机0到180度
  for (int angle = 0; angle <= 180; angle += 10) {
    for (int i = 0; i < 12; i++) {
      setServoAngle(servoPins[i], angle);
    }
    delay(100);
  }
  // 测试舵机180度到0度
  for (int angle = 180; angle >= 0; angle -= 10) {
    for (int i = 0; i < 12; i++) {
      setServoAngle(servoPins[i], angle);
    }
    delay(100);
  }
}
// 将角度(0-180)转换为PCA9685的脉冲值(0-4095)
// 0.5ms -> 0度, 1.5ms -> 90度, 2.5ms -> 180度
void setServoAngle(int channel, int angle) {
  int pulse = map(angle, 0, 180, 102, 512); // 102 ~ 512 对应 0.5ms ~ 2.5ms (在50Hz下)
  pwm.setPWM(channel, 0, pulse);
}

上传代码后观察：

• 如果舵机转动方向反了，你可以在 setServoAngle 函数里用 180 - angle 来修正,或者交换舵机的信号线。
• 如果舵机抖动或无力,检查电源供电是否充足。

步骤3：实现三角步态

这是实现行走的核心，我们需要定义机器人的姿态（站立、抬起、前进）。

定义姿态数据结构： 我们可以用一个二维数组来存储机器人所有腿的姿态,每个姿态包含12个舵机的角度。

// 定义姿态数组，每行代表一个姿态，每列代表一个舵机的角度
// 顺序很重要！请按照你的硬件连接顺序来定义
// 假设顺序是：左前-大腿, 左前-小腿, 右前-大腿, 右前-小腿, ... (请根据你的实际情况调整)
// 姿态0：初始站立姿态
int pose_stand[12] = {90, 90, 90, 90, 90, 90, 90, 90, 90, 90, 90, 90}; // 所有腿垂直
// 姿态1：B组腿抬起并前移
int pose_step1[12] = {
  110, 70, // 左前腿抬起
  90, 90,  // 右前腿支撑
  70, 110, // 左中腿抬起
  90, 90,  // 右中腿支撑
  110, 70, // 左后腿抬起
  90, 90   // 右后腿支撑
}; // 注意：这里的 angles 是示例，需要根据你的3D模型和舵机安装位置进行微调！
// 姿态2：B组腿落下，A组腿抬起并前移
int pose_step2[12] = {
  90, 90,  // 左前腿支撑
  110, 70, // 右前腿抬起
  90, 90,  // 左中腿支撑
  70, 110, // 右中腿抬起
  90, 90,  // 左后腿支撑
  110, 70  // 右后腿抬起
};

重要提示： pose_step1 和 pose_step2 中的角度值不是标准答案，需要你通过不断测试和调整来找到最适合你机器人的数值,这通常是最耗时但也是最关键的一步。

编写行走函数：

// 执行一个步态周期
void walkCycle() {
  // 1. 移动到姿态1 (B组腿抬起)
  moveToPose(pose_step1, 200); // 200ms内完成姿态转换
  // 2. 移动到姿态2 (A组腿抬起)
  moveToPose(pose_step2, 200);
  // 3. 移动回姿态1 (B组腿抬起，此时机器人已前移)
  moveToPose(pose_step1, 200);
  // 4. 移动回站立姿态
  moveToPose(pose_stand, 200);
}
// 将机器人平滑地移动到目标姿态
void moveToPose(int targetPose[12], int duration) {
  int steps = 20; // 分20步完成移动
  int delayTime = duration / steps;
  for (int s = 0; s < steps; s++) {
    for (int i = 0; i < 12; i++) {
      // 计算当前步的中间角度
      int currentAngle = currentPose[i] + (targetPose[i] - currentPose[i]) * s / steps;
      setServoAngle(servoPins[i], currentAngle);
    }
    delay(delayTime);
  }
  // 更新当前姿态
  for (int i = 0; i < 12; i++) {
    currentPose[i] = targetPose[i];
  }
}
// 全局变量，记录当前姿态
int currentPose[12];

主程序：

void setup() {
  // ... (之前的PCA9685初始化代码)
  // 初始化当前姿态为站立姿态
  for (int i = 0; i < 12; i++) {
    currentPose[i] = pose_stand[i];
  }
}
void loop() {
  // 让机器人向前走一步
  walkCycle();
  // 停顿一下
  delay(500);
}

第五部分：进阶方向

当你成功让机器人走起来后,可以尝试以下进阶功能：

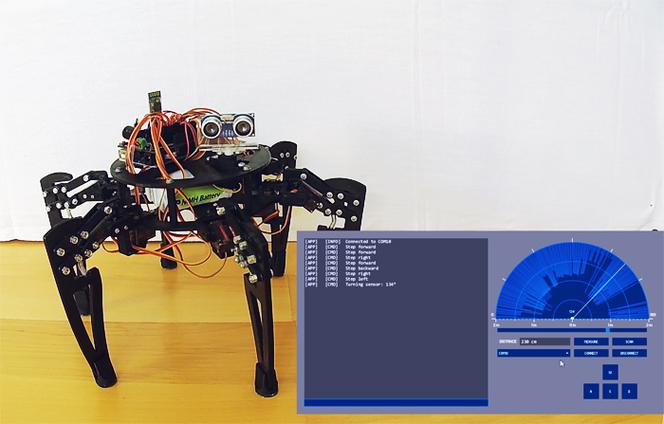

1. 增加遥控功能：

   • 加入 HC-05/HC-06 蓝牙模块。
   • 在手机上用 MIT App Inventor 或 Arduino Bluetooth Controller 等App制作一个简单的遥控界面。
   • 编写蓝牙接收代码，根据接收到的指令（如 'F' 前进, 'B' 后退, 'L' 左转, 'R' 右转）来调用不同的行走函数。

2. 增加传感器：

   • 超声波传感器 (HC-SR04)： 安装在机器人头部，用于探测前方障碍物，当检测到障碍物时,让机器人停止或转向。
   • IMU (MPU-6050)： 感知机器人的姿态（加速度、角速度）,可以用来实现自平衡或更稳定的步态。

3. 优化步态算法：

   • 从固定的三角步态，升级为可以控制速度、方向、转向的动态步态。
   • 学习使用 逆运动学，直接通过足端在地面上的目标坐标来计算每个舵机的角度，这样步态会更自然、更灵活。

4. 3D模型改造：

   在网上寻找不同的六足机器人设计，或者自己用CAD软件设计独特的结构，比如蜘蛛形、甲虫形等。

总结与资源

• 挑战： 这个项目最大的挑战在于 机械结构的搭建 和 舵机角度的精细调试,耐心是成功的关键。
• 学习资源：
  • GitHub: 搜索 "Arduino Hexapod"，可以找到很多开源项目，包括完整的代码和3D模型文件。"Hexapod-Project"。
  • YouTube: 搜索 "Arduino Hexapod Tutorial"，有大量视频教程,可以跟着一步步做。
  • Thingiverse: 3D模型仓库,可以免费下载无数种六足机器人设计。

祝你项目顺利,早日做出自己的六足机器人！
