飞利浦扫地机器人内部结构如何？

飞利浦扫地机器人拆解全攻略

拆解扫地机器人通常遵循“由外到内，由上到下”的原则,主要分为以下几个步骤：

1. 准备工作与安全警告
2. 第一步：拆解上盖（面壳）
3. 第二步：取出并拆解尘盒
4. 第三步：拆解主轮组和万向轮
5. 第四步：拆解中盖（传感器盖板）
6. 第五步：拆解核心——电机与风机模块
7. 第六步：拆解主板和传感器模块
8. 第七步：拆解电池
9. 总结与核心部件分析

第一步：准备工作与安全警告

• 工具：
  • 十字螺丝刀：主要工具,用于固定螺丝。
  • 塑料撬棒/卡片：用于撬开卡扣,避免划伤外壳。
  • 镊子：用于夹取小零件或断开连接器。
  • 防静电手环：可选但强烈推荐,保护主板等精密电子元件。
• 安全警告：
  • 断电！断电！断电！ 拆解前务必确保机器人已完全关机,并从充电座上取下。
  • 备份数据： 如果机器人支持固件更新或账号绑定,拆解前确保相关信息已记录。
  • 拍照！拍照！拍照！ 每一步拆卸前，都用手机拍照记录，特别是螺丝的位置、连接器的方向和线缆的走向,这是还原的关键。
  • 螺丝分类： 不同位置的螺丝长度和规格可能不同，务必分门别类地放置,避免装错。
  • 注意卡扣： 现代机器人外壳多采用卡扣+螺丝的固定方式,强行撬开会导致外壳破裂。

第二步：拆解上盖（面壳）

1. 寻找螺丝： 将机器人翻转过来，在顶部的面壳边缘，通常会有1-4颗隐藏的螺丝，它们可能被标签、防滑垫或脚轮盖板遮挡,仔细检查并拧下所有可见的顶部螺丝。
2. 撬开卡扣： 拧下螺丝后，使用塑料撬棒从机器人边缘（通常是后部或侧面）小心地插入，沿着缝隙轻轻撬动，你会感觉到“咔哒”声,这是卡扣被解开的声音。
3. 分离上盖： 沿着边缘逐步撬开，直到上盖与机身主体分离。注意： 此时上盖可能还连接着一些线缆（如电源开关、按钮指示灯的排线），不要用力拉扯，找到连接器,用镊子小心地将其拔出。

第三步：取出并拆解尘盒

尘盒是扫地机器人最容易拆卸和清洁的部分。

1. 取出尘盒： 通常只需按动顶部的释放按钮,就能将整个尘盒模块从机器人中抽出。
2. 拆解尘盒：
   • 一级过滤（尘盒）： 尘盒本身就是一个初级过滤网,通常可以整个取下清洗。
   • 二级过滤（HEPA滤网）： 打开尘盒盖，你会看到里面的HEPA滤网，这是防止二次污染的关键,通常可以单独取出。
   • 拆解风机： 尘盒的底部通常连接着一个小型风机（或称为涡轮风扇），拆下固定风机的小螺丝，就能将其取出，风机是吸力的核心，叶片上容易缠绕毛发,需要定期清理。

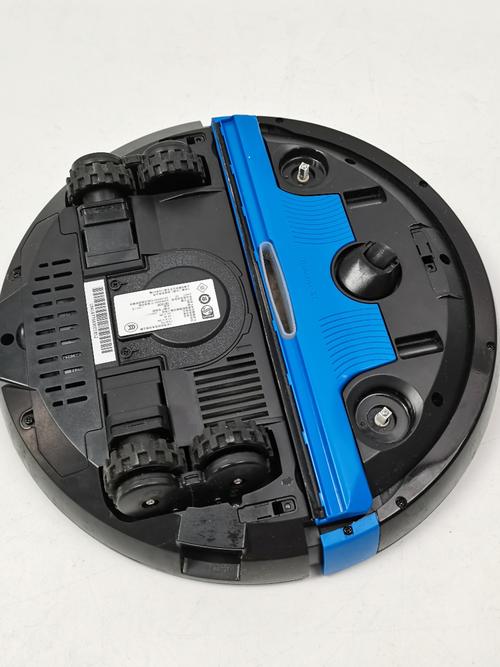

第四步：拆解主轮组和万向轮

1. 固定轮： 拧下固定在机器人底盘两侧驱动轮（主轮）的螺丝，即可将其取下,注意观察轮子内部的齿轮结构。
2. 万向轮（前轮）： 拧下固定在机器人前部万向轮的螺丝，取下万向轮，万向轮通常包含减震弹簧和滚珠,注意不要丢失小零件。

第五步：拆解中盖（传感器盖板）

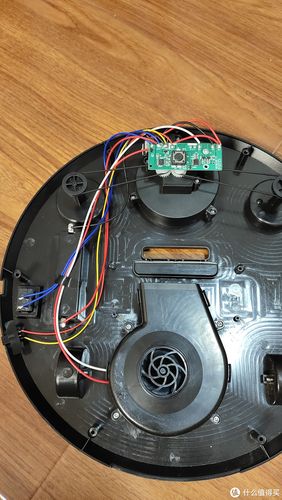

移除上盖和尘盒后，你会看到机器人的核心内部结构,中盖覆盖着各种传感器。

1. 寻找螺丝： 中盖上通常有固定螺丝,拧下它们。
2. 断开传感器连接： 中盖下连接着悬崖传感器、碰撞传感器、陀螺仪等模块的排线,用镊子小心地拔掉这些连接器。
3. 取下中盖： 现在可以安全地移除整个中盖板,露出最核心的主板和驱动系统。

第六步：拆解核心——电机与风机模块

这是扫地机器人的“心脏”和“肌肉”。

1. 定位电机： 你会看到两个大圆盘状物体，它们就是主驱动电机,电机通常通过螺丝固定在底盘上。
2. 断开电机连接： 每个电机都有一根或多根电线连接到主板上,拔掉这些连接器。
3. 取出电机： 拧下固定螺丝，将电机连同其减速齿轮箱一同取出。注意： 齿轮箱内可能有润滑油,拆解时注意不要污染其他部件。
4. 风机模块： 如果风机不是集成在尘盒里（有些型号是），它也会作为一个独立模块被固定在某个位置,同样需要拧螺丝和拔掉连接器才能取出。

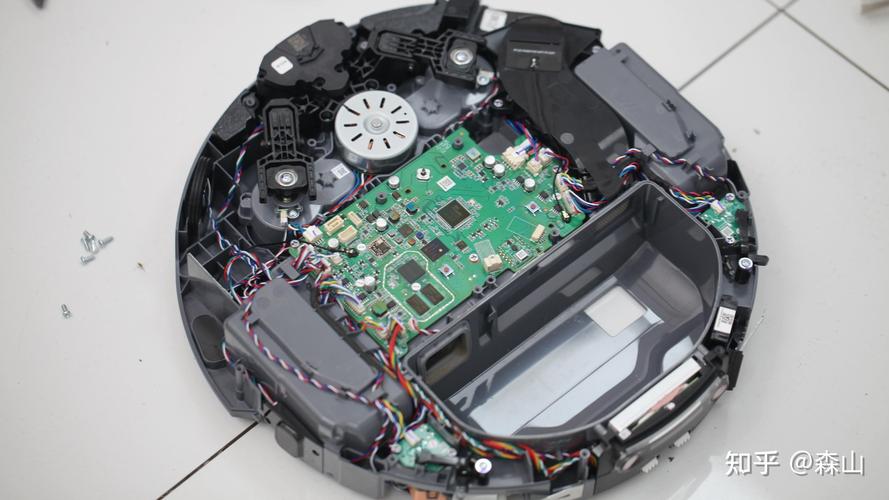

第七步：拆解主板和传感器模块

现在只剩下“大脑”和各种传感器了。

1. 固定主板： 主板通常有几颗大螺丝固定在底盘上,拧下这些螺丝。
2. 断开所有连接： 这是最需要小心的一步，主板连接着：
   • 驱动电机
   • 风机
   • 充电板（充电触点）
   • 各类传感器（激光雷达、摄像头、红外、碰撞、悬崖等）
   • 电源开关、按钮
   • 电池 务必用镊子逐一、小心地拔掉所有连接器，记下它们的位置（这就是为什么拍照很重要）。
3. 取出主板： 断开所有连接后,主板就可以被完整地取出来了。

第八步：拆解电池

电池通常用强力胶带或卡扣固定在底盘上。

1. 断开电池连接器： 找到连接到主板（或一个独立的电池管理板）的电池排线,小心拔掉。
2. 移除固定物： 撕掉固定电池的胶带,或解开卡扣。
3. 取出电池： 小心地从机器人中取出电池，电池较重,注意安全。

第九步：总结与核心部件分析

完成以上步骤，你就得到了一堆拆解开的零件,现在我们来分析一下飞利浦扫地机器人的核心设计理念：

拆解的意义与后续

拆解扫地机器人不仅仅是满足好奇心,更重要的是：

1. 深度清洁： 可以彻底清理平时无法触及的角落，如风机叶片、电机齿轮、传感器探头等。
2. 故障排查与维修： 当机器人出现“不走”、“没吸力”、“无法充电”等问题时，拆解可以让你直观地看到问题所在（如电机烧毁、风机堵塞、电池老化、传感器损坏等）,并进行针对性维修或更换零件。
3. 升级改造： 对于DIY爱好者，可以尝试更换更高性能的电机、更大的电池或增加新的传感器。

如果你只是想清洁，强烈建议只进行到第三步（拆尘盒）和第四步（拆轮组），日常清洁已经足够。 深度拆解需要相当的耐心和动手能力,祝你拆解顺利！
