我们可以从硬件和软件两个层面，以及控制层级来理解无人机控制系统。
（图片来源网络，侵删）

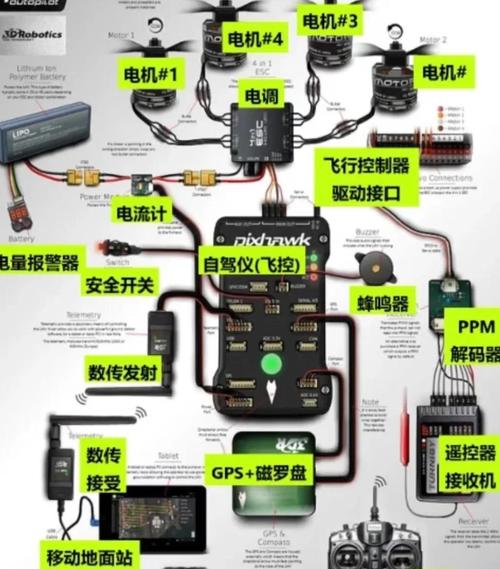

核心组成部分 (硬件层面)
无人机控制系统主要由以下几个关键硬件组成：
飞控
这是整个控制系统的核心和大脑，它是一个集成了微控制器、传感器和复杂算法的电路板。
- 功能：负责处理所有数据，计算控制指令,并驱动电机和舵机。
- 核心部件：
- 微控制器：飞控的CPU，运行飞控固件（如ArduPilot, PX4）。
- 惯性测量单元：这是飞控的“内耳”，负责感知自身的姿态，它集成了：
- 陀螺仪：测量旋转角速度（俯仰、滚转、偏航）。
- 加速度计：测量线性加速度，用于感知重力方向,从而确定姿态。
- 磁力计：即电子罗盘，用于感知方向（与地球磁场对齐）。
- 气压计：通过测量大气压力来估算海拔高度,实现定高飞行。
- GPS模块：提供精确的地理位置（经度、纬度）、速度和时间信息,是实现自主导航的关键。
- 空速管：在专业或高速无人机上使用，用于测量气流速度,实现更精确的速度控制。
通信链路
这是飞控与地面站（或遥控器）之间的“神经通道”。
- 功能：双向传输数据。
- 下行链路：将飞控的状态（位置、速度、电量、摄像头画面等）实时传回给操作者。
- 上行链路：将操作者的控制指令（如油门、方向）或自主任务传送给飞控。
- 技术：
- 遥控器：通常使用 4GHz 频段的无线电信号,用于近距离手动控制。
- 数传/图传：使用更可靠的 433MHz, 900MHz, 1.2GHz, 2.4GHz 等频段，或有专门的图传系统（如Lightbridge, OcuSync），用于传输遥测数据和高清视频,距离更远。
执行机构
这是飞控的“肌肉”,负责执行飞控的指令。
（图片来源网络，侵删）
- 多旋翼无人机：
- 电调：接收飞控的PWM信号,精确控制电机的转速。
- 电机：提供升力或推力,通过改变转速实现姿态和位置的调整。
- 固定翼无人机：
- 舵机：接收飞控的指令，控制副翼、升降舵、方向舵等,改变飞行姿态。
- 电调：控制无刷电机的转速,控制推力大小。
传感器
除了飞控自带的IMU、气压计、GPS等,无人机还可以搭载多种外部传感器来增强环境感知能力。
- 视觉传感器：普通摄像头、红外摄像头、热成像相机。
- 激光雷达：通过发射激光束来精确测量距离，可用于高精度避障、地形测绘和三维建模。
- 超声波传感器：近距离测距,常用于自动降落时的精确高度控制。
- 毫米波雷达：穿透性好，不受光照影响,适合全天候避障。

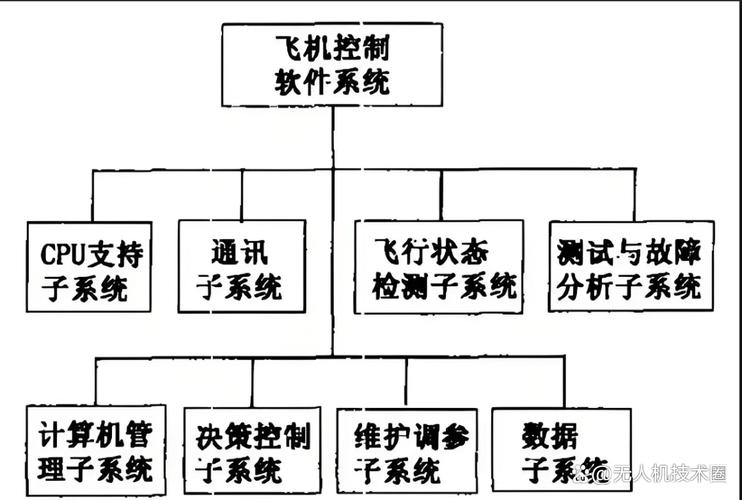

控制层级与软件 (软件层面)
控制系统的软件决定了无人机“有多聪明”,通常分为三个层级：
飞控固件
这是运行在飞控MCU上的底层软件，是所有控制逻辑的基础,主流的开源飞控固件有：
- ArduPilot：功能极其强大，支持多旋翼、固定翼、垂起固定翼等多种机型，擅长自主飞行、任务规划,是DIY和商业应用的首选之一。
- PX4：同样非常流行，以其模块化、高性能和实时性著称，在学术研究和商业领域应用广泛,尤其在固定翼和VTOL机型上表现出色。
- 厂商定制固件：如大疆的DJI Flight Controller，针对自家产品进行了深度优化和封闭，集成度高，用户体验好,但可定制性差。
地面站软件
这是在电脑或平板上运行的软件，是人与无人机交互的“控制台”。
- 功能：
- 实时监控：显示无人机的位置、高度、速度、电池电量、遥测数据等。
- 地图规划：在地图上绘制航线、设置航点、执行任务（如拍照、盘旋）。
- 参数配置：调整飞控的各种参数，如PID控制器参数、飞行模式切换等。
- 常见软件：
- Mission Planner：与ArduPilot完美配合,功能最全面的地面站之一。
- QGroundControl：与PX4配合，界面现代化，功能强大,也支持ArduPilot。
- DJI Pilot：大疆官方App，专为消费级无人机设计,操作简单直观。
高级智能算法
这是更上层的软件，让无人机具备“自主思考”的能力。
- 功能：
- 路径规划：在复杂环境中自动规划最优飞行路径，如A、RRT等算法。
- 避障与导航：结合视觉、激光雷达等传感器数据，实时规避障碍物，实现“智能跟随”、“指点飞行”等。
- 集群控制：多架无人机协同执行任务，如编队飞行、区域覆盖。
- 机器学习/人工智能：用于目标识别、行为预测等高级应用。
不同类型无人机的控制系统差异
无人机的类型不同,其控制系统的侧重点也完全不同。
| 特性 | 多旋翼无人机 | 固定翼无人机 | 垂直起降固定翼 |
|---|---|---|---|
| 控制核心 | 通过差速控制电机转速来改变升力，实现悬停和灵活机动。 | 通过控制舵面改变姿态，利用机翼的升力滑翔，效率高，但无法悬停。 | 结合了前两者的优点：垂直起降时像多旋翼，巡航时像固定翼。 |
| 飞控要求 | 对姿态控制的响应速度和精度要求极高。 | 对速度控制和舵机响应要求高，需要精确的空速管理。 | 控制逻辑最复杂，需要在两种飞行模式间无缝切换。 |
| 典型应用 | 航拍摄影、短距离巡检、娱乐飞行。 | 长距离测绘、农业监测、电力巡线。 | 中长距离航拍、物流配送、大范围测绘。 |
| 自主能力 | 悬停、点对点飞行、智能跟随。 | 巡线、盘旋、自动起降。 | 结合了多旋翼的灵活性和固定翼的效率，自主性最强。 |
无人机的控制系统是一个典型的嵌入式系统，它由硬件（传感器、执行器）和软件（固件、算法）紧密结合而成。
- 基础：以飞控为核心，集成了IMU、GPS、气压计等传感器，通过电调、电机/舵机执行控制。
- 交互：通过通信链路（遥控器、数传）与操作者连接，通过地面站软件进行任务规划和监控。
- 智能：通过高级算法实现自主导航、避障和协同等复杂功能。
消费级无人机（如大疆）的控制系统是一个高度集成、优化的“黑盒”，而专业级或DIY无人机则更多是基于开源飞控（如ArduPilot, PX4）构建的“白盒”系统,允许用户进行深度定制和二次开发。
