Atlas机器人腿部有何黑科技？

核心特点与设计理念

Atlas的腿部设计遵循了几个核心理念：

1. 高功率密度：腿部关节必须在极小的空间内产生巨大的扭矩和功率，以实现快速、爆发性的动作。
2. 高度集成化：传感器、执行器、电子元件和结构紧密集成，形成一个紧凑而高效的单元。
3. 仿生与优化：其外形和运动方式借鉴了生物（尤其是人类和猎豹）的运动原理，但经过了严格的工程优化，以实现最佳性能。
4. 主动减震：这是Atlas实现复杂地形奔跑的关键技术之一，它不是被动地吸收冲击，而是主动地、实时地调整关节力矩来“踩”地面，从而控制身体姿态，而不是被地面反作用力“推”倒。

主要组成部分

Atlas的腿部可以分解为以下几个关键部分：

执行器 - “肌肉”

这是腿部的动力来源,Atlas的每个主要关节都配备了高度定制化的液压执行器。

• 类型：液压系统，而不是电机，液压系统能提供远超同等体积电机的功率密度和爆发力，非常适合需要瞬间输出巨大力量的动作，如跳跃和冲击。
• 位置：
  • 髋关节：提供前后和侧向的运动能力。
  • 膝关节：主要控制腿的伸展和弯曲，是奔跑和跳跃时发力的关键。
  • 踝关节：同样具有主动控制能力，用于在落地时吸收冲击、蹬地发力以及在崎岖地面上保持平衡。
• 特点：这些执行器由波士顿动力自主设计，集成了传感器、电子元件和阀门，形成了一个“智能”的执行单元。

传感器 - “神经系统”

Atlas的腿部布满了各种传感器,为机器人提供实时反馈，使其能够快速做出反应。

• IMU (惯性测量单元)：位于躯干核心，测量加速度和角速度，是机器人感知自身姿态（是否倾斜、旋转）的关键。
• 关节位置/力矩传感器：安装在每一个液压关节上，精确测量关节的角度和输出力矩，这是实现主动减震和精细控制的基础。
• 足部传感器：安装在脚底，用于检测与地面的接触情况（是否触地、受力大小和方向），这对于步态规划和平衡控制至关重要。
• 激光雷达：虽然不是腿部固有部件，但头部的激光雷达和躯干上的摄像头共同为机器人提供了环境感知能力，帮助它规划路径和选择落脚点。

结构与材料 - “骨骼”

• 材料：主要采用钛合金和复合材料，钛合金提供了极高的强度和刚度，同时重量相对较轻，复合材料则用于制造外壳等非承重部件，进一步减轻重量。
• 设计：腿部结构经过有限元分析等优化设计，在保证强度的同时，最大限度地减轻了不必要的重量，实现了轻量化与高强度的完美结合。

关键技术与工作原理

Atlas腿部的强大之处在于其背后先进的技术,而不仅仅是硬件堆砌。

主动减震系统

这是Atlas区别于其他机器人的核心技术之一。

• 传统被动减震：像一个弹簧，被压缩后回弹，能量是被动吸收和释放的，这会导致身体姿态失控。
• Atlas主动减震：当脚落地瞬间，腿部关节的传感器会立刻检测到巨大的冲击力，控制系统会立即命令液压执行器产生一个与冲击力方向相反的、精确的力矩，就像一个“智能弹簧”，主动“踩”住地面，将冲击力吸收并转化为稳定的支撑力，这使得Atlas能够从几米高的地方跳下并稳稳站立，姿态几乎不受影响。

模型预测控制

Atlas的控制系统非常复杂,它不是简单地执行预设的步态，而是基于一个动态模型进行实时预测和决策。

• 工作流程：
  1. 建立模型：控制系统内部有一个精确的Atlas“虚拟模型”，包括其质量、重心、惯性和关节动力学特性。
  2. 预测未来：基于当前状态（速度、姿态、地形等），系统会预测在未来一小段时间内（如未来0.1秒），如果采取某种动作（如抬多高腿、用多大力蹬地），身体可能会发生什么变化。
  3. 优化决策：系统会评估成千上万种可能的动作方案，选择一个最优的方案，既能保持平衡，又能高效地前进或完成特定任务。
  4. 执行与反馈：将最优方案转化为关节力矩指令，驱动腿部执行，传感器反馈新的状态，进入下一个预测循环。

这种“预测-优化-执行”的闭环控制，使得Atlas能够应对未知和动态变化的环境，而不是只能重复固定的动作。

步态生成

Atlas的步态不是简单的“左-右-左-右”，而是根据任务和环境实时生成的。

• 动态步态：奔跑时，Atlas身体有明显的腾空和落地阶段，就像人类或动物一样，利用重力和惯性前进，而不是时刻保持与地面接触。
• 能量效率：通过优化步频、步幅和关节发力时机，Atlas在奔跑时能以相对较低的能耗维持高速。
• 地形适应：结合激光雷达和视觉信息，Atlas能识别前方地形，并提前调整腿部姿态，选择最平稳的落脚点，或跨越障碍。

技术演进

Atlas的腿部也在不断进化：

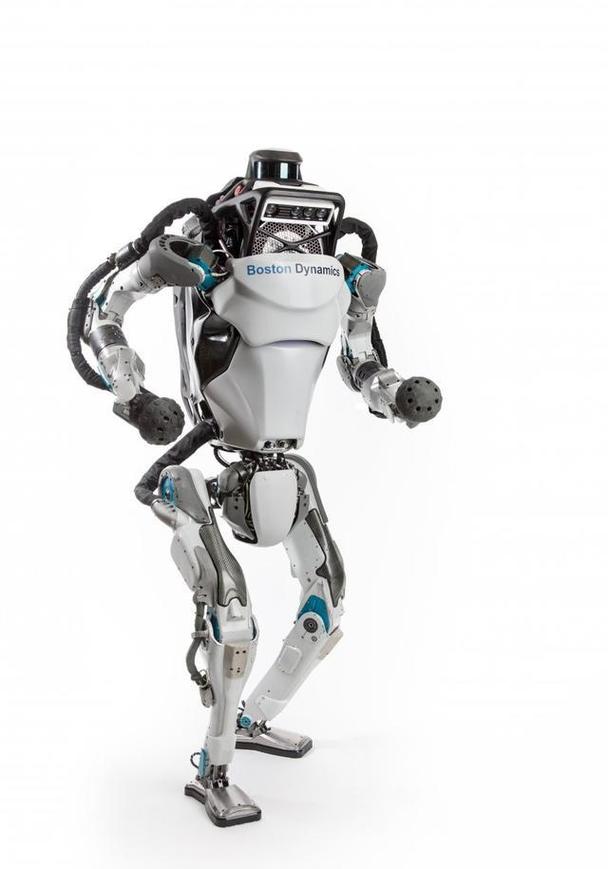

• 早期版本 (如2025年后空翻版)：腿部相对“丰满”，液压管线和结构外露，看起来更像一个实验平台。

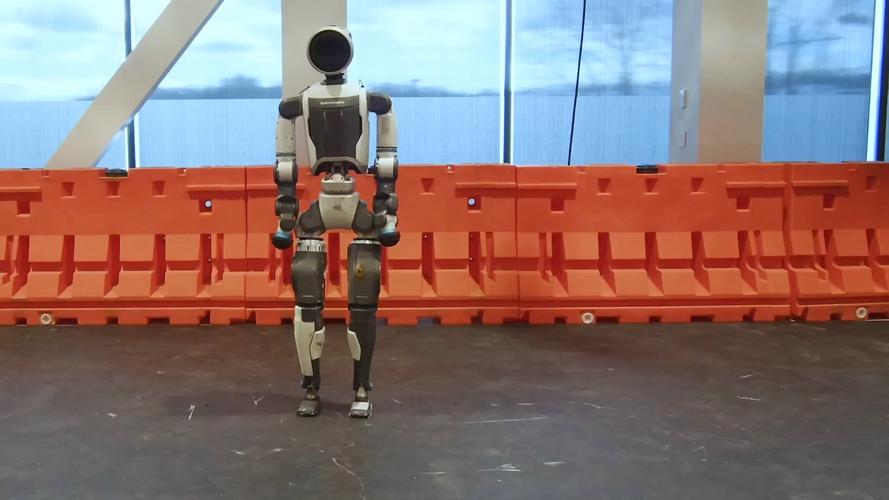

• 最新版本 (2025年发布)：腿部设计更加紧凑、流畅，液压管线和线路被集成到外壳内部，整体外观更接近人形，也更加强健和高效，最新的版本展示了更强的稳定性和更复杂的运动能力。

Atlas的腿部是一个集高功率液压执行器、高精度传感器、先进控制算法和轻量化结构于一体的复杂系统，其核心优势在于：

• 主动减震：实现无与伦比的落地稳定性和动态平衡。
• 模型预测控制：使其能在复杂和未知的环境中做出智能、流畅的决策。
• 高功率密度：提供了奔跑、跳跃、后空翻等爆发性动作所需的力量。

正是这些技术的结合,才让Atlas成为了当今世界上最先进、最具视觉冲击力的动态人形机器人。
