无人机小型控制器如何实现稳定连接？

控制器类型概览

我们要明确“小型控制器”指的是什么，通常可以分为以下几类：

1. 消费级/玩具级遥控器

   • 特点：通常是“到手即飞”（RTF, Ready-to-Fly）套装的一部分，操作简单，通道数少（4-6通道），固定频率（如 2.4GHz）。
   • 代表：DJI Mini 系列的遥控器、Holy Stone、Snaptain 等入门级无人机附带的遥控器。

2. FPV (第一人称视角) 遥控器

   • 特点：功能强大，通道多（通常8通道以上），支持多种协议（如 ELRS, Crossfire, ExpressLRS），可调参数多，用于穿越机和航拍无人机。
   • 代表：TBS UNIFY PRO32 NANO, Radiomaster TX12, FrSky Taranis系列等。

3. DIY/开源控制器

   • 特点：高度自定义，基于开源飞控固件（如 Betaflight, INAV），需要用户自己配置和调试。
   • 代表：使用 STM32 或 ESP32 芯片的自制飞控板。

4. 手机/平板控制器


   （图片来源网络，侵删）
   • 特点：通过 App 连接无人机，无需额外硬件，常见于高端消费级和行业级无人机。
   • 代表：DJI Fly App, DJI GO 4 App。

详细连接步骤与方法

我们将重点讲解最常见的两类：消费级遥控器和FPV遥控器。

A. 消费级/玩具级遥控器连接 (以 DJI Mini 系列为例)

这类无人机的设计目标是“简单易用”，连接过程非常自动化。

步骤：

1. 准备工作

   • 充满电：确保遥控器和无人机电池都已充满电。
   • 打开遥控器：按下遥控器电源键，等待其完全启动并亮起指示灯（通常是绿灯或蓝色灯常亮）。
   • 放置无人机：将无人机放置在开阔、无遮挡、远离人群和障碍物的平面上。

2. 连接与对频

   • 打开无人机电源：长按无人机的电源键，听到提示音后松手，无人机将自动启动。
   • 自动对频：这是最关键的一步，无人机启动后，会自动搜索并绑定遥控器。
     • 指示灯状态：观察遥控器和无人机上的指示灯。
       • 遥控器：指示灯会闪烁，表示正在搜索信号。
       • 无人机：指示灯会快速闪烁，表示正在等待配对。
     • 成功连接：当两者成功连接后，遥控器指示灯会变为常亮（绿色或蓝色），无人机的指示灯也会变为慢闪（例如绿灯闪烁）。
   • 校准指南针：首次飞行或更换飞行地点后，系统通常会提示你进行指南针校准，按照 App 或遥控器屏幕上的提示，缓慢转动无人机 360 度即可。

3. 连接 App (可选)

   • 打开手机上的 DJI Fly App。
   • App 会自动连接到无人机和遥控器。
   • 在 App 内，你可以查看实时图传、设置相机参数、查看飞行状态等。

关键点：消费级无人机通常无需手动设置，一切都是自动完成的，确保无人机和遥控器靠近（通常在 2-5 米内），且没有强信号干扰源（如 Wi-Fi 路由器、高压电线）。

B. FPV 遥控器连接 (以 Betaflight / ELRS 为例)

这类无人机的连接是“DIY”的核心，需要用户手动配置，连接分为硬件连接和软件配置两个层面。

硬件连接

硬件连接主要是指接收机和飞控之间的连接。

• 连接方式：

  • PWM/SBUS：传统方式，接收机通过信号线连接到飞控的特定接口，SBUS 是数字信号，能传输更多通道。
  • SPI/I2C：现代主流方式，接收机（如 ELRS 接收机）直接焊接到飞控的 SPI/I2C 引脚上，连接更紧密，信号更稳定。
  • UART (串口)：许多接收机（如 ExpressLRS 接收机）通过 UART 与飞控通信，配置灵活。

• 连接步骤：

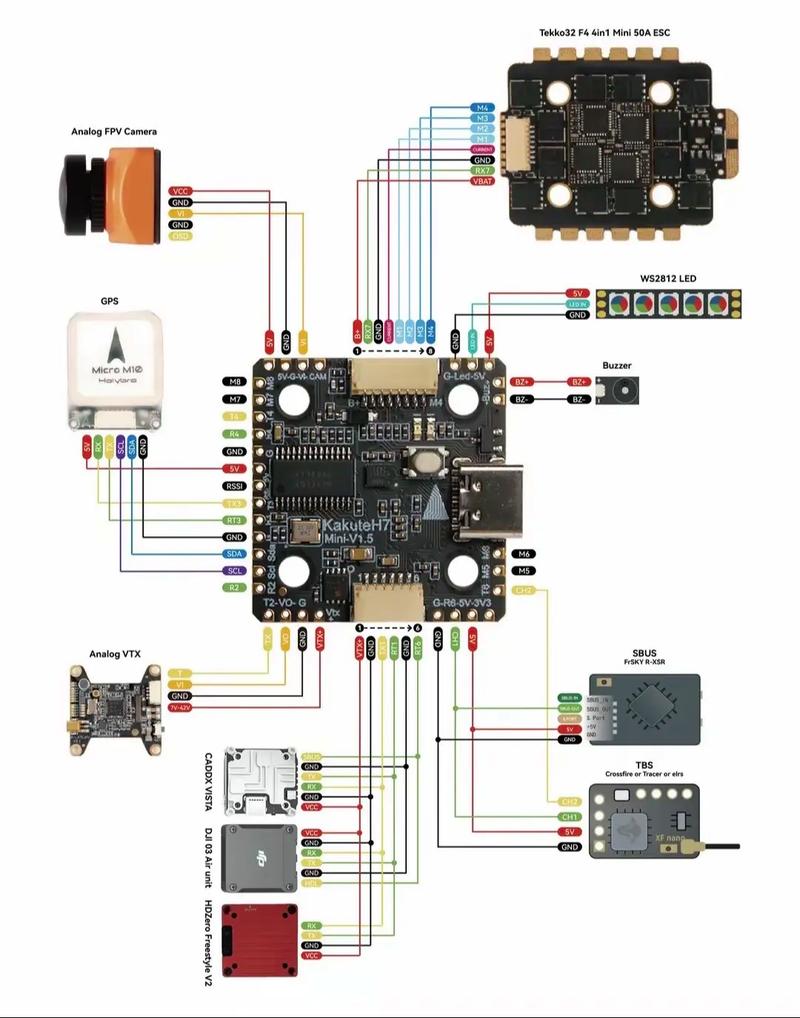

  1. 识别接口：查看你的飞控板（如 Holybro Kakute F7）和接收机（如 ELRS R-X-S）的引脚定义图。
  2. 对应焊接/插线：
     • SPI 连接：将接收机的 SCLK, MOSI, MISO, CSN 引脚分别对应焊接到飞控的同名 SPI 引脚上。
     • UART 连接：将接收机的 TX (发送) 引脚焊接到飞控的 RX (接收) 引脚上，RX 焊接到 TX 上，并共地。
     • 供电：确保接收机从飞控或 PDB (电源分配板) 获得正确的电压（通常是 5V 或 3.3V）。

软件配置

硬件连接后,必须在飞控固件（如 Betaflight Configurator）中进行配置，让飞控知道如何“听懂”遥控器的指令。

• 以 Betaflight + ELRS 为例：
  1. 连接飞控：用 USB 线将飞控连接到电脑，打开 Betaflight Configurator。
  2. 进入配置界面：点击 "CLI" 模式，或者直接在 "Port" 和 "Serial" 设置中配置。
  3. 设置接收机协议：
     • 在 CLI 中输入 set serialrx_provider = ELRS。
     • 或者,在 "Receiver" 选项卡中，将 "Serial RX" 设置为 "ELRS"。
  4. 设置分频器：
     • 在 CLI 中输入 set sbus_inverted = ON (如果使用 SBUS 接收机)。
     • 对于 ELRS，通常不需要此项。

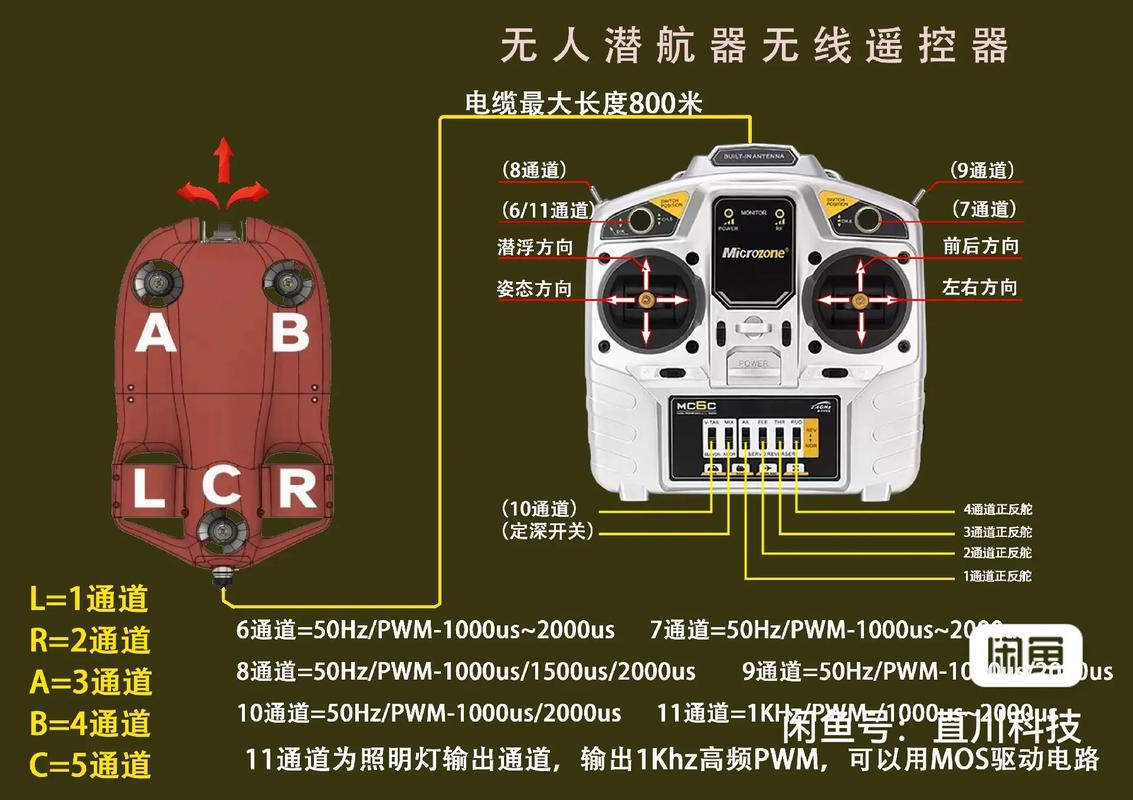

  5. 设置通道映射：
     • 这是最重要的一步！你需要将遥控器的通道（如油门、副翼、升降、方向）映射到飞控对应的输出通道。
     • 在 CLI 中输入 map 命令，会显示当前映射。
     • 将遥控器的第1通道（油门）映射到飞控的 THROTTLE 通道，第2通道（副翼）映射到 ROLL，以此类推，常用命令如 set aux1 = 3 表示将遥控器的第3通道映射到飞控的 AUX1 功能。
  6. 保存并重启：
     • 在 CLI 中输入 save 保存配置。
     • 输入 restart 重启飞控。
  7. 测试：
     • 将遥控器和接收机开机。
     • 在 Betaflight Configurator 的 "Receiver" 选项卡中，你应该能看到各个通道的摇杆值在实时变化，推动遥控器摇杆，检查对应通道的条形图是否正确响应。

常见问题与故障排除

安全注意事项

1. 安全第一：在进行任何连接或配置前，确保螺旋桨已取下，防止意外伤人。
2. 阅读手册：不同品牌和型号的设备有细微差别，务必仔细阅读官方说明书。
3. 静电防护：在焊接或操作飞控板时，最好佩戴防静电手环，防止静电击穿电子元件。
4. 从小处开始：对于DIY无人机，先在地面上完成所有配置并测试摇杆响应正常后，再进行电机测试和飞行。

希望这份详细的指南能帮助您顺利完成小型无人机的控制器连接！如果您有更具体的型号或问题，可以提供更多信息，我会给出更具针对性的解答。
