NAO机器人是由法国Aldebaran Robotics（现SoftBank Robotics）公司开发的一款先进的人形机器人，它的控制原理是一个典型的复杂多机器人系统，融合了感知、决策、控制三大核心环节，并依赖于一个分层的软件架构。

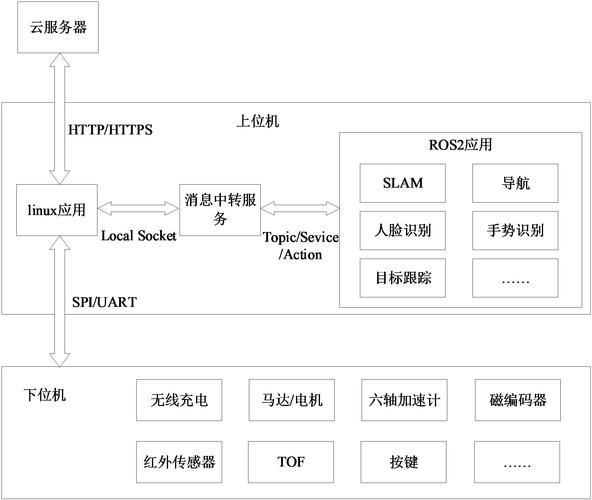

（图片来源网络，侵删）

我们可以将其控制原理拆解为以下几个关键部分来理解：

核心控制思想：分层控制架构

NAO的控制不是单一程序完成的,而是采用了一个经典的分层控制架构，通常分为三层：

反射层
- 功能：这是最底层、最快的反应层，它处理紧急的、无需思考的本能反应，当机器人突然被推倒或快要摔倒时，这个层会立即触发平衡保护机制，防止机器人损坏。
- 特点：响应速度极快，绕过了上层决策，直接执行预设的紧急动作。
行为层

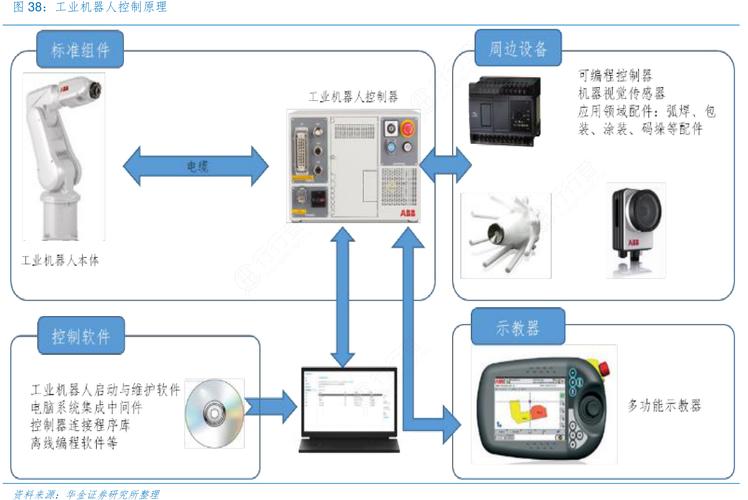

（图片来源网络，侵删）
- 功能：这是中间层，负责执行具体的“行为”，走路”、“挥手”、“捡起物体”、“识别人脸”等，这些行为是由更底层的动作序列组合而成的。
- 特点：这一层将高层下达的“任务”翻译成一系列可执行的“动作”。“走到桌子前”这个行为，会被分解为“站起来”、“向前迈步”、“转向”、“停止”等一系列连贯的动作。
认知层
- 功能：这是最高层，负责“思考”和决策，它接收来自传感器和用户指令的信息，进行理解、规划，并决定下一步应该执行什么行为。
- 特点：处理复杂的逻辑，如对话理解、任务规划、环境建模等，当用户说“你好，NAO”时，认知层首先识别出这是语音指令，然后理解其含义，最后决定执行“打招呼”这个行为，并将命令传递给行为层。

数据流向：通常是从上到下（认知层 -> 行为层 -> 反射层）传递指令，从下到上（传感器 -> 反射层 -> 行为层 -> 认知层）传递感知信息。

关键硬件组件：机器人的“感官”和“肢体”

控制原理离不开硬件基础,NAO拥有丰富的传感器和执行器。

传感器 - 机器人的“感官”

摄像头：NAO有两个摄像头，是主要的视觉传感器，用于物体识别、人脸识别、颜色识别、路标识别、避障等，它为机器人提供了“看见”世界的能力。
麦克风阵列：分布在机器人头部，用于声音定位（判断声音来源方向）和语音识别，这是机器人“听”到指令并判断声源的基础。
惯性测量单元：包含加速度计和陀螺仪，用于测量机器人的姿态和加速度，这是保持机器人平衡的核心传感器，尤其是在行走和被推动时。
压力传感器/触觉传感器：分布在脚底，用于感知与地面的接触，判断是否站立、行走中是否着地，以及是否受到外力冲击。
超声波传感器：位于胸部，用于近距离测距，主要用于避障。
关节位置传感器：在每个电机（关节）内部，精确反馈当前关节的角度位置，是实现精确运动控制的关键。

执行器 - 机器人的“肢体”

舵机：NAO有25个自由度，由高性能的舵机驱动，这些舵机分布在头部、手臂、手部和腿部，负责驱动所有关节的运动，它们是实现所有物理动作的基础。
扬声器：用于语音输出，与用户进行语音交互。

核心软件模块：机器人的“大脑”和“神经”

NAO的控制由其专有的软件平台NAOqi（读作 "now-ki"）驱动，NAOqi是一个模块化的软件框架，包含了所有核心功能。

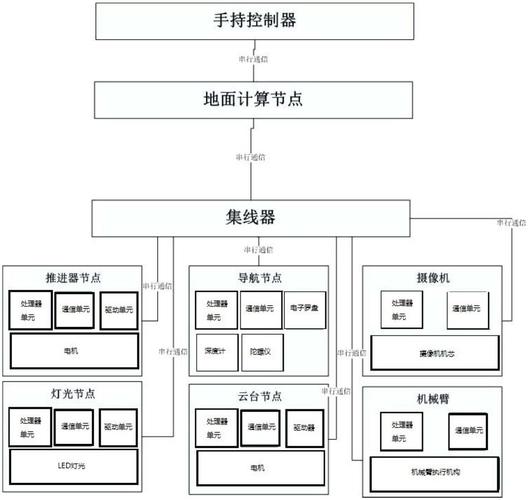

（图片来源网络，侵删）

NAOqi框架

模块化：每个功能（如视觉、运动、语音）都是一个独立的“模块”，这些模块可以同时运行，并通过事件和消息进行通信。
多线程：为了实现实时响应，不同模块运行在不同的线程上，视觉处理、语音识别和运动控制可以并行执行，互不干扰。
API接口：NAOqi提供了丰富的API（应用程序接口），支持多种编程语言（如C++, Python, Java, Urbi等），允许开发者和研究人员在上面进行二次开发，创建新的应用。

核心软件模块

ALMotion (运动模块)：
- 功能：这是控制机器人所有运动的“总指挥”，它负责：
  - 运动规划：计算出从当前位置到目标位置关节应该如何移动。
  - inverse Kinematics (逆向运动学)：这是核心中的核心，它根据手或脚的目标位置，反向计算出所有相关关节需要达到的角度，想让NAO的手去抓取桌子上的杯子，ALMotion会计算出肩、肘、腕关节应该分别转动多少度。
  - 平衡控制：结合IMU和脚底压力传感器数据，实时调整腿部和躯干的姿态，维持机器人行走和站立时的稳定。
  - 关节控制：直接向舵机发送角度、速度或力矩的指令。
ALVision (视觉模块)：
- 功能：处理来自摄像头的图像数据。
- 工作流程：
  1. 图像采集：摄像头捕获图像。
  2. 图像处理：进行颜色过滤、边缘检测等。
  3. 目标识别：利用内置或自定义的算法，识别特定物体（如球、人脸、二维码）。
  4. 信息输出：将识别到的目标位置、大小等信息，通过事件发送给其他模块（如ALMotion用于追踪目标）。
ALAudioPlayer (音频播放模块) & ALSpeechRecognition (语音识别模块)：
- 功能：负责语音的输入和输出。
- 工作流程：
  1. 语音识别：麦克风阵列收集声音，ALSpeechRecognition模块将其转换为文本，声音定位功能可以帮助它更好地聚焦于用户。
  2. 语义理解：识别出的文本会传递给上层的行为或认知模块进行理解。
  3. 语音合成：当机器人需要说话时，ALSpeechRecognition模块（或相关模块）将文本转换为语音，并通过ALAudioPlayer播放出来。
ALMemory (记忆模块)：
- 功能：这是机器人的“短期记忆”，所有模块之间的数据交换都通过ALMemory这个共享的数据空间来完成，视觉模块将“检测到人脸”的信息存入ALMemory，行为模块则从ALMemory中读取这个信息来触发“打招呼”的动作。

一个完整控制流程示例：让NAO捡起地上的球

让我们将以上所有原理串联起来,看看一个完整的任务是如何实现的：

认知层 (任务规划)：
- 用户通过语音说：“NAO，把球捡起来。”
- 语音识别模块 将语音转换为文本：“把球捡起来”。
- 上层的行为/认知程序理解这个指令，并将其分解为一系列子任务： a. 转向球的方向。 b. 走到球旁边。 c. 弯腰。 d. 用手抓取球。 e. 直起身。
行为层 (任务执行)：
- 程序向 ALMotion 模块下达执行这些子任务的命令。
感知与控制循环 (反射层和运动模块协同工作)：
- a. 转向：
  - ALVision 模块持续扫描视野，寻找球。
  - 一旦找到球,计算出球相对于机器人的方位角。
  - ALMotion 接收到“转向X度”的指令，控制腰部舵机转动，同时IMU模块实时反馈角度，直到精确对准。
- b. 走路：
  - ALMotion 调用预设的“行走”行为。
  - 它使用逆向运动学计算每一步腿部关节的角度。
  - 在行走过程中,IMU和脚底传感器不断监测平衡，如果地面不平或被轻微推搡，反射层的平衡机制会立即触发，ALMotion会微调步伐以保持稳定。超声波传感器如果检测到前方有障碍，也会触发停止或避让行为。
- c. 弯腰 & d. 抓取：
  - 当机器人走近球时,视觉模块确认球的距离。
  - ALMotion 计算出弯腰和手臂伸展到球位置的关节角度（再次使用逆向运动学）。
  - 手部舵机执行抓取动作,手部关节位置传感器确保手指已闭合。
- e. 直起身：
  - ALMotion 执行与弯腰相反的动作，将身体恢复直立。
反馈：
- 整个过程中,所有传感器（视觉、IMU、关节位置等）的数据都不断地反馈给ALMotion模块，形成一个“感知-决策-行动”的闭环，确保动作的准确性和适应性。
