vex机器人搭建步骤是怎样的？

VEX机器人搭建全流程指南

VEX机器人搭建不仅是简单的拼装,更是一个融合了工程设计思维、机械原理、电子控制和编程的综合性项目，遵循一个清晰的流程，可以让你少走弯路，打造出性能稳定、功能强大的机器人。

我们将整个过程分为五个主要阶段：

1. 准备与规划阶段
2. 机械结构搭建阶段
3. 电子系统连接阶段
4. 软件编程与调试阶段
5. 测试与迭代优化阶段

第一阶段：准备与规划

在拿起任何一个零件之前,充分的规划是成功的关键。

明确目标与任务

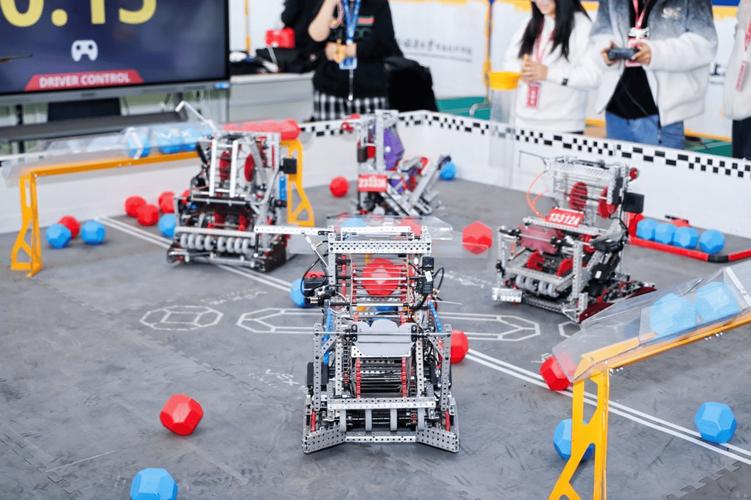

• 比赛任务是什么？ (VEX Robotics Competition (VRC) 的“Spin Up”需要投掷圆盘，“Tipping Point”需要抓取和放置方块。)
• 机器人需要完成哪些核心动作？ (移动、收集物体、提升物体、精准发射等。)
• 你的机器人需要具备什么特点？ (速度快、力量大、结构稳定、操作精准等。)

研究规则手册

• 仔细阅读官方规则手册！ 这是搭建的“法律”。
• 关注尺寸限制、重量限制、允许使用的零件、禁止的行为等，违规的机器人会被取消资格。

初步设计

• 草图与构思： 在纸上画出你的机器人初步构想，思考底盘的形状（方形、六边形、X型？）、主要功能的布局（ intake 在前还是后？ lift 在哪边？）。
• 选择驱动方式：
  • Mecanum轮/全向轮： 实现全向移动（平移、斜向），但编程和控制复杂。
  • 麦克纳姆轮： 类似全向轮，但驱动方式不同。
  • Omni轮： 可以横向移动，但不如全向轮灵活。
  • 标准轮： 最常见，结构简单，控制直接，适合大多数任务。
• 功能模块化： 将机器人分为几个独立的功能模块，如：
  • 底盘: 包含电机、轮子、轴承和结构件。
  • 抓取/提升机构: 用于收集和运输物体。
  • 发射/投放机构: 用于精确释放物体。
  • 辅助结构: 如挡板、传感器支架等。

收集零件与工具

• 零件包： 确保你有所有需要的结构件、轴承、轴、联轴器、螺母螺钉等。
• 核心电子件：
  • V5 大脑: 机器人的“心脏”。
  • V5 电机: 提供动力，有不同的类型（如393电机，智能电机）。
  • V5 电机编码器: 用于测量电机转速和位置，实现精准控制。
  • V5 电池: 为整个系统供电。
  • 控制器: 无线操控机器人。
  • 各种传感器： 如距离传感器、惯性传感器、颜色传感器等。
• 工具：
  • 内六角扳手: VEX的核心工具，准备一套不同规格的。
  • 剪线钳: 用于剪断多余的轴和销钉。
  • 扎带: 用于整理电线。
  • 尺子: 用于测量和校准。

第二阶段：机械结构搭建

这是将设计图纸变为现实的阶段。

搭建底盘

• 是基础： 底盘是所有其他部件的载体，必须非常坚固和稳定。
• 选择型材： 使用 C-Channel 或 U-Channel 作为底盘的主要框架，它们非常坚固。
• 电机安装： 将电机正确地安装到底盘上，确保轮子或齿轮与电机轴对齐，使用轴承和轴套来减少摩擦，让轮子顺畅转动。
• 注意重心： 尽量将重型部件（如电池、大脑）放在底盘中央，以保持机器人的平衡，防止翻倒。

构建功能机构

• 模块化搭建： 按照你第一阶段设计的模块，分别搭建抓取、提升、发射等机构。
• 齿轮比计算： 这是VEX搭建的精髓！
  • 力量 vs. 速度： 使用小齿轮驱动大齿轮，可以增加扭矩（力量），但会降低转速（速度），反之亦然。
  • 使用齿轮计算器： VEX官方提供在线齿轮计算器，可以帮助你为特定任务选择最优的齿轮组合。
• 连接与传动：
  • 使用联轴器： 将电机轴和机构轴牢固地连接起来。
  • 考虑链条/皮带： 当两个轴距离较远时，可以使用链条或同步带来传递动力，比齿轮更安静。
• 结构稳定性：
  • 三角结构： 在你的设计中多使用三角形，因为它是最稳定的几何结构。
  • 冗余支撑： 对于承受大力量的部件（如提升臂），确保有足够的支撑结构，防止变形。

优化与轻量化

• 减重： 在保证强度的前提下，移除不必要的零件或使用更轻的型材，让机器人跑得更快、更灵活。
• 保护线缆： 使用线槽或扎带，将电线固定在结构上，防止它们在运动中被夹住或扯断。

第三阶段：电子系统连接

为机器人连接“神经”和“血管”。

安装V5大脑和控制器

• 将V5大脑牢固地安装在底盘上,并确保通风良好，避免过热。
• 将V5控制器开机,并配对V5大脑。

连接电机

• 将电机插入V5大脑的端口,注意端口编号（例如端口1, 11）。
• 最佳实践：
  • 将驱动电机插在成对的端口上（如1和10, 2和11），方便编程控制。
  • 将功能电机（如提升、发射）插在其他端口。

连接传感器

• 将传感器插入V5大脑的智能端口。
• 传感器位置： 将传感器安装在能够准确获取信息的位置，距离传感器应朝向你需要检测的物体。

安装电池并开机

• 将充满电的V5电池插入V5大脑。
• 按下V5大脑的电源键开机,你应该能看到屏幕亮起，并听到启动音。

第四阶段：软件编程与调试

让机器人“活”起来。

选择编程环境

• VEXcode: 官方推荐的图形化/文本编程环境，非常适合初学者和进阶用户。
  • VEXcode VR: 在虚拟环境中学习和编程，无需实体机器人。
  • VEXcode V5: 用于实体V5机器人。

基础控制编程

• 编写第一个程序： 让机器人前进、后退、左转、右转。
• 使用电机编码器： 这是最重要的技能，编程让机器人“前进1000个编码器单位”，比“前进2秒”要精确得多，因为它不受电池电量影响。

实现功能编程

• 提升臂控制： 编程让臂在按下按键时抬起，松开时停止或下降，可以加入PID控制算法，让臂能精确地停在指定高度。
• 发射/抓取控制： 编程让电机在按下按键时以特定速度和功率运行一段时间，完成发射或抓取动作。
• 传感器应用：
  • 距离传感器： 编程让机器人检测到前方有障碍物时自动停止。
  • 惯性传感器： 编程让机器人通过陀螺仪实现精准的转向。

无线调试

• 在电脑上编写好程序后,通过USB线将代码下载到V5大脑。
• 断开USB线,使用控制器在场地中测试机器人的表现，并根据需要进行调整。

第五阶段：测试与迭代优化

机器人永远不会在第一次搭建时就完美无缺,持续测试和改进是通往成功的必经之路。

分项测试

• 驱动测试： 在空旷的场地上测试底盘，确保它能直线行驶，且左右转速一致，转向精准。
• 功能测试： 单独测试每个功能机构，如提升臂是否平稳有力，发射机构是否精准。
• 传感器测试： 确认传感器读数准确，响应及时。

综合测试

• 模拟比赛场景,将所有功能组合起来进行测试，从起点出发，抓取一个物体，移动到指定区域，然后提升并放置物体。

分析问题与迭代

• 发现问题： 机器人跑不直？臂抬不动？发射不准？
• 分析原因：
  • 机械问题： 齿轮比不对？结构有干涉？螺丝松了？
  • 电子问题： 电机插错端口了？电池没电了？
  • 编程问题： 电机功率太低？PID参数不合适？传感器逻辑错误？
• 进行迭代： 根据分析的原因，回到相应的阶段进行修改，可能需要重新搭建一个部件，或者调整几行代码。
• 记录过程： 用照片或视频记录你的设计和修改过程，这对于复盘和团队协作非常有帮助。

黄金法则

• 安全第一： 搭建时注意手部安全，避免被尖锐的金属边角划伤，电机运行时，不要将手伸入运动部件。
• 从简到繁： 先实现基本功能，再逐步添加复杂功能。
• 团队合作： 如果是团队项目，明确分工（机械、编程、驾驶），并保持良好沟通。
• 享受过程： VEX搭建是一个充满挑战和乐趣的过程，不要害怕失败，每一次失败都是一次宝贵的学习机会。

祝你搭建顺利,在VEX的世界里创造出属于你的精彩作品！
