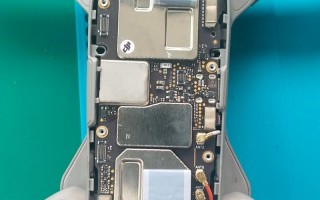

什么是中心板？
中心板，也常被称为主板、核心板 或 飞控主板，是植保无人机（如T系列、P系列）的核心控制单元，你可以把它想象成无人机的“大脑”和“中枢神经系统”。
（图片来源网络，侵删）
它被安装在机身几何中心的位置，因此得名“中心板”，它集成了飞控系统、电源管理、传感器数据融合、通信等多个关键功能模块，负责指挥和协调飞机上所有其他部件（如电机、电调、GPS、雷达、喷头等）协同工作。
中心板的核心功能
中心板是一个高度集成的系统,其主要功能可以分解为以下几个方面：
飞行控制
这是中心板最核心的功能，它通过内部的惯性测量单元来感知飞机的姿态（俯仰、横滚、偏航）和加速度。
- 传感器融合：它融合来自IMU、GNSS（GPS/北斗/GLONASS）、气压计、磁力计等多个传感器的数据，计算出飞机精确的位置、速度和姿态。
- 姿态解算：根据传感器数据，实时解算出飞机是否平稳,有无倾斜。
- 控制指令输出：当飞机出现倾斜时，飞控会立即计算出需要修正的姿态，并向对应的电调发送指令，调整四个电机的转速，从而产生相反的力矩，使飞机恢复平稳,这个过程是每秒数百次的高速循环。
电源管理
中心板负责管理整个飞机的电能分配和状态监控。
（图片来源网络，侵删）
- 电压/电流监测：实时监测电池的电压、电流和电量，并将这些信息传输到遥控器和App上,让飞手了解电池状态。
- 电源分配：将电池的总电压分配给飞控、雷达、GPS、图传等各个模块。
- 低电量保护：当电量过低时，会触发自动返航或降落功能,防止飞机因电量耗尽而失控。
通信与数据交换
中心板是飞机内部所有信息交换的枢纽。
- 与遥控器通信：通过OcuSync或Lightbridge图传系统，接收来自遥控器的控制指令（如油门、方向、作业模式切换等），并将飞机的状态数据（位置、姿态、电量、故障码等）回传到遥控器。
- 内部通信：通过CAN总线等内部通信协议，与机载的其他模块（如雷达、RTK模块、水泵、流量计、LED灯等）进行高速、可靠的数据交换，它接收雷达的障碍物距离数据,并做出规避决策。
作业控制
对于植保无人机而言,中心板还直接控制作业相关的功能。
- 喷洒控制：根据App设定的作业参数（流量、飞行速度、喷洒模式等），控制水泵和电磁阀的开关与转速,实现精准的变量喷洒。
- 播撒控制：对于播撒机型，它控制播撒电机的转速,以控制下料量。
- 任务执行：在自主飞行作业中，中心板严格按照预设的航线飞行,并在每个喷洒点或播撒点执行相应的作业指令。
安全与故障诊断
中心板内置了多重安全机制和故障检测逻辑。
- 失控保护：当飞机与遥控器信号丢失时，中心板会触发失控保护程序,通常是自动返航或降落。
- 故障检测：实时监测各个传感器、电机、电调的工作状态，一旦发现异常（如IMU故障、电机堵转、电压异常等），会立即在App上显示相应的故障码，并采取安全措施（如降落）。
- 紧急降落：在遇到严重故障或低电量等极端情况时,执行紧急降落程序。

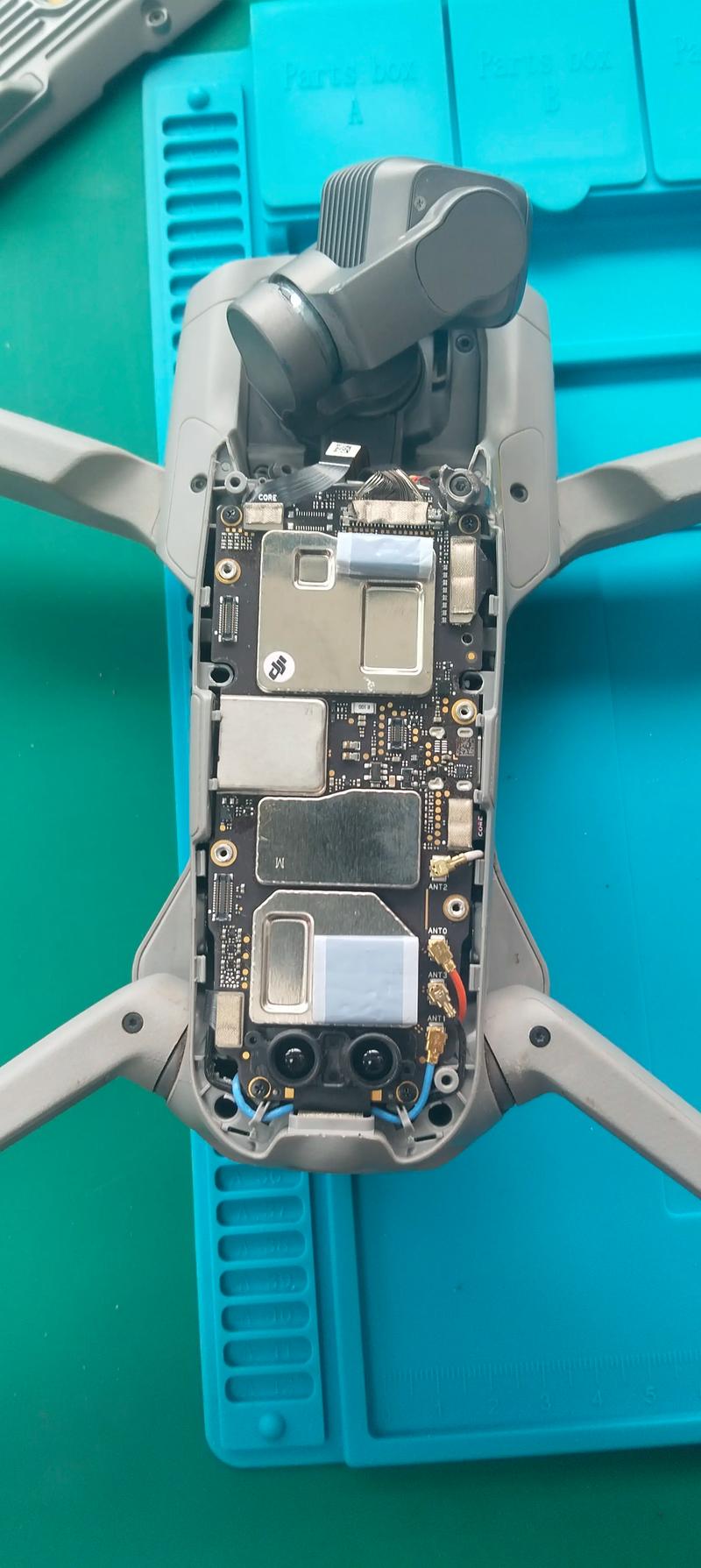

中心板的主要组成部分（硬件视角）
虽然现代中心板是高度集成的单板设计,但其内部集成了以下关键芯片和模块：

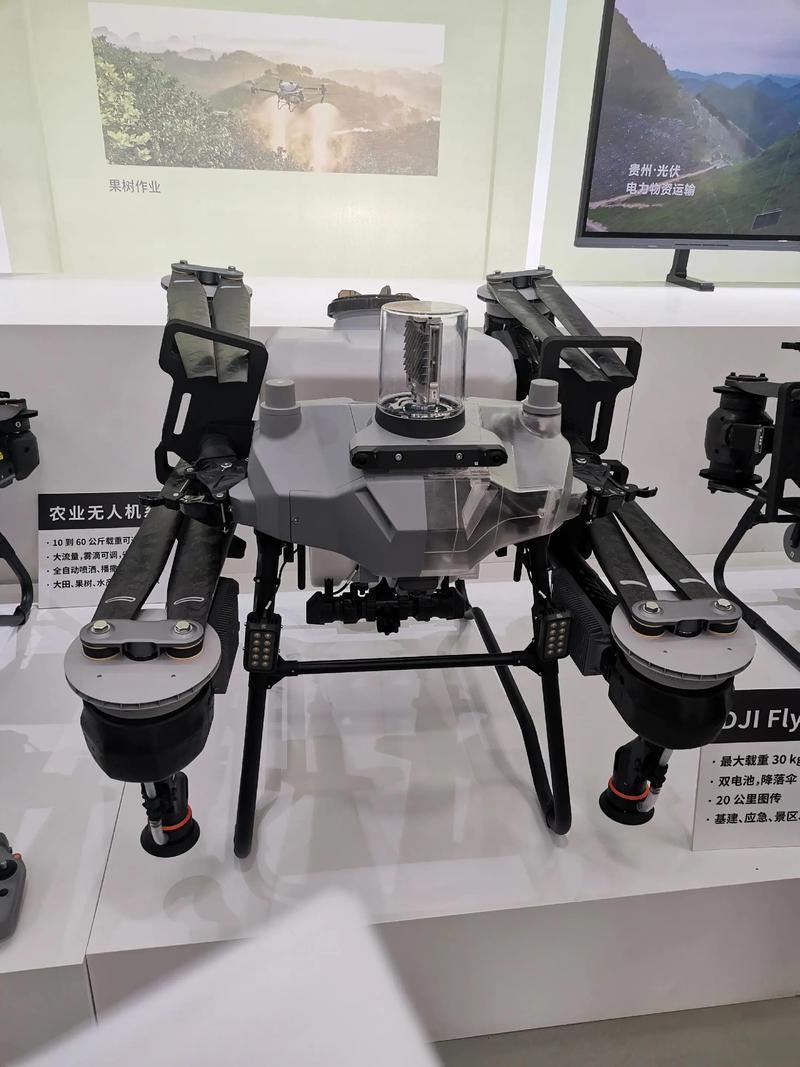

（图片来源网络，侵删）
- 主控芯片：通常是高性能的ARM系列处理器,负责运行飞控算法和操作系统。
- 惯性测量单元：包含陀螺仪（测量角速度）、加速度计（测量加速度）和磁力计（测量方向，即电子罗盘）。
- GNSS模块：接收卫星信号，提供高精度的位置和速度信息，在RTK机型上,这个模块会更复杂。
- 气压计：通过测量大气压力来计算飞机的高度。
- 电源管理芯片：负责电压转换、稳压和电量计算。
- 通信接口：包括与图传、遥控器、RTK模块、雷达、水泵等连接的接口（如CAN、UART、SPI等）。
常见问题与故障排查
中心板是飞机最精密、最核心的部件，一旦出现问题，通常会导致飞机无法正常飞行,常见的故障现象和排查思路如下：
| 故障现象 | 可能原因 | 排查与解决方法 |
|---|---|---|
| 飞机无法解锁，提示“IMU异常” | 飞机受到过大冲击或振动。 IMU传感器校准失败或数据异常。 中心板硬件故障。 |
按照手册重新进行IMU校准。 将飞机放置在平稳、无振动的水平面上，再次校准。 如果多次校准失败，可能是硬件损坏，需联系官方售后。 |
| 飞机严重漂移，无法悬停 | 指南针（磁力计）异常或受干扰。 IMU校准不准。 GPS信号弱或无信号（在GPS模式下）。 |
远离金属、高压线等干扰源，重新进行指南针校准。 重新进行IMU校准。 确保在开阔地带，GPS信号正常（至少8颗星）。 |
| 飞机自动返航或降落 | 遥控器信号丢失。 电池电量过低。 飞机超出遥控器距离或高度限制。 触发了其他故障保护（如电机异常）。 |
检查遥控器和App的信号强度。 检查电池电量是否过低。 检查飞机是否飞出了作业范围。 查看App故障提示，针对性排查。 |
| App提示“中心板通信错误” | 中心板与其他模块（如雷达、RTK）的连接线松动或损坏。 中心板本身硬件故障。 |
关闭电源，重新插拔所有与中心板连接的排线，确保插紧。 检查排线是否有破损。 如果排线正常，则可能是中心板故障。 |
| 某个电机不转或转速异常 | 对应的电调或电机故障。 中心板到电调的信号线（CAN线）接触不良。 中心板驱动电路故障。 |
通过DJI Assistant 2软件进行电机测试，判断是电机还是电调问题。 检查并重新插拔CAN线。 软件测试正常但硬件仍异常，则可能是中心板问题。 |
重要注意事项
- 切勿自行拆解：中心板结构精密，内部有高电压，非专业人员拆解极易造成永久性损坏,并存在安全风险。
- 防潮防尘：虽然中心板有一定防护等级，但长期在潮湿或多尘环境下作业，仍可能导致接口腐蚀或短路,作业后及时擦拭干净。
- 避免剧烈撞击：中心板位于机身中心，是撞击时最容易受损的部件之一，飞行中应规避障碍物,平稳起降。
- 官方维修：一旦怀疑中心板故障，应立即停止飞行，并联系大疆官方授权维修中心进行检测和维修，非官方维修可能导致保修失效,甚至引发安全事故。
大疆植保无人机的中心板是整机的指挥核心和大脑，它集成了飞行控制、电源管理、数据通信和作业控制等所有关键功能，确保了飞机能够稳定、安全、高效地完成植保任务，对于飞手而言，了解其功能、掌握基本的故障排查方法，并做好日常维护,是保障飞行安全和作业效率的基础。
