什么是机器人驱动？
为什么需要ROS驱动？
ROS驱动的核心概念
- 节点
- 话题
- 服务
- 消息
- 参数服务器
驱动开发的核心：ros_control
- ros_control 的架构
- 硬件抽象层
- 控制器接口
- 传输控制器
驱动开发流程详解
- 步骤1：硬件接口与通信
- 步骤2：创建HardwareInterface
- 步骤3：创建控制器管理器和节点
- 步骤4：配置启动文件
- 步骤5：编译与运行
一个简单的实例：控制一个电机
调试与常用工具
进阶主题与最佳实践

什么是机器人驱动？

机器人驱动是一段软件代码,它充当ROS核心系统与机器人物理硬件之间的桥梁。

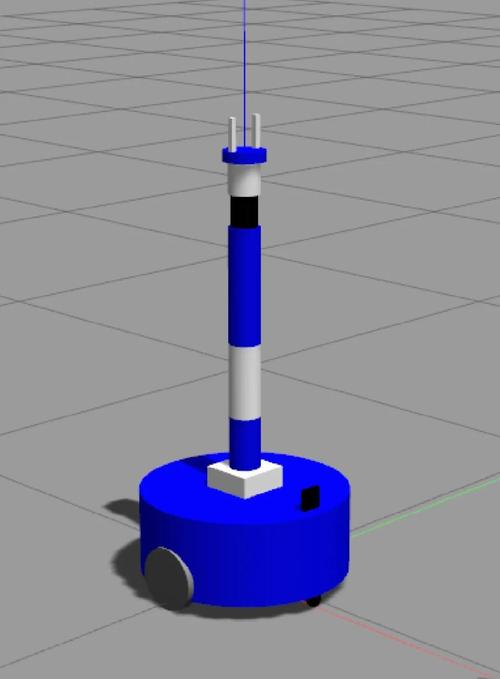

（图片来源网络，侵删）

硬件：电机、传感器（如激光雷达、摄像头、IMU）、舵机、轮子等。
驱动的作用：
- 向下：通过串口、USB、CAN总线、GPIO等与硬件通信，发送控制指令（如“以10rad/s的速度转动电机”），并读取硬件状态（如“电机当前转速是9.8rad/s”）。
- 向上：将读取到的硬件状态封装成ROS标准消息（如sensor_msgs/JointState），并通过ROS话题发布出去，订阅ROS话题上的控制命令（如geometry_msgs/Twist），解析后转换为硬件能理解的指令。

为什么需要ROS驱动？

直接在ROS节点中操作硬件端口（如/dev/ttyUSB0）是非常不规范的。ros_control框架提供了标准化的解决方案，其优势在于：

标准化：为不同硬件提供了统一的接口，使得上层控制器（如运动规划、导航算法）可以与底层硬件解耦。
模块化：你可以轻松地更换硬件，只要实现新的HardwareInterface，上层代码几乎无需改动。
可扩展性：ros_control框架支持多种控制器（关节位置控制器、关节速度控制器、 Effort控制器等），可以灵活组合使用。
社区支持：大量成熟的控制器和驱动可供使用，避免重复造轮子。

ROS驱动的核心概念

在深入驱动开发前,必须熟练掌握以下ROS核心概念：

节点：一个可执行文件，是ROS的基本计算单元，你的驱动程序本身就是一个节点。
话题：节点间用于异步通信的管道，驱动节点发布传感器数据到话题，其他节点订阅该话题来获取数据。
服务：节点间用于同步通信的机制，一个节点发送请求，另一个节点返回响应，驱动节点可以提供一个服务来重置传感器。
消息：话题传递的数据结构，ROS提供了标准消息类型（如sensor_msgs/LaserScan），也可以自定义。
参数服务器：一个全局存储库，用于在运行时配置节点参数（如电机PID参数、串口波特率等）。

驱动开发的核心：`ros_control`

ros_control是ROS官方推荐的一套用于控制硬件的框架，它的架构是分层设计的，这是理解驱动开发的关键。

1 `ros_control` 的架构

控制器管理器：一个主节点，负责加载、启动、停止和管理所有的控制器。
控制器：实现具体控制算法的节点，如joint_state_controller（发布关节状态）、joint_trajectory_controller（跟踪轨迹）、diff_drive_controller（差速驱动）等。
硬件抽象层：这是我们自己需要实现的核心部分，它定义了一组标准接口，让控制器可以与任何硬件通信，而无需关心硬件的具体实现细节。
硬件接口：HardwareInterface是一个C++类，它包含：
- read()：从硬件读取当前状态（关节位置、速度、力矩等）。
- write()：将控制命令（期望的关节力矩、速度等）写入硬件。
传输控制器：可选的中间层，用于处理硬件通信的协议（如CAN总线协议），通常与HardwareInterface合并实现。

驱动开发流程详解

假设我们要为一个带有两个轮子的差速机器人编写驱动。

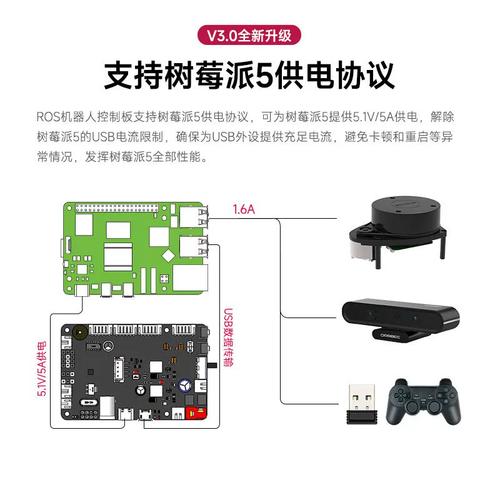

（图片来源网络，侵删）

步骤1：硬件接口与通信

确定你的硬件如何与计算机通信。

串口：最常见的方式，如通过USB转串口连接电机驱动器（如Pololu, Roboteq）。
USB：如直接连接的Kinect、Xtion相机。
CAN总线：汽车级和工业机器人常用，需要USB-to-CAN适配器。
网络：通过TCP/IP或UDP与硬件通信。

任务：在代码中实现底层通信函数，

// 伪代码
bool sendCommandToMotor(int motor_id, double velocity) {
    // 构造串口指令，"V1,100.0\n"
    std::string cmd = "V" + std::to_string(motor_id) + "," + std::to_string(velocity) + "\n";
    // 通过串口发送
    serial_port.write(cmd.c_str(), cmd.length());
    return true;
}
bool readSensorData() {
    // 从串口读取一行数据
    std::string data = serial_port.readline();
    // 解析数据，"S1,1024,S2,1032"
    // 解析后更新内部变量
    // ...
    return true;
}

步骤2：创建`HardwareInterface`

这是最核心的一步,你需要创建一个C++类，继承自hardware_interface::RobotHW，并实现read()和write()方法。

声明资源：在构造函数中，告诉控制器你的机器人有哪些“关节”或“资源”。

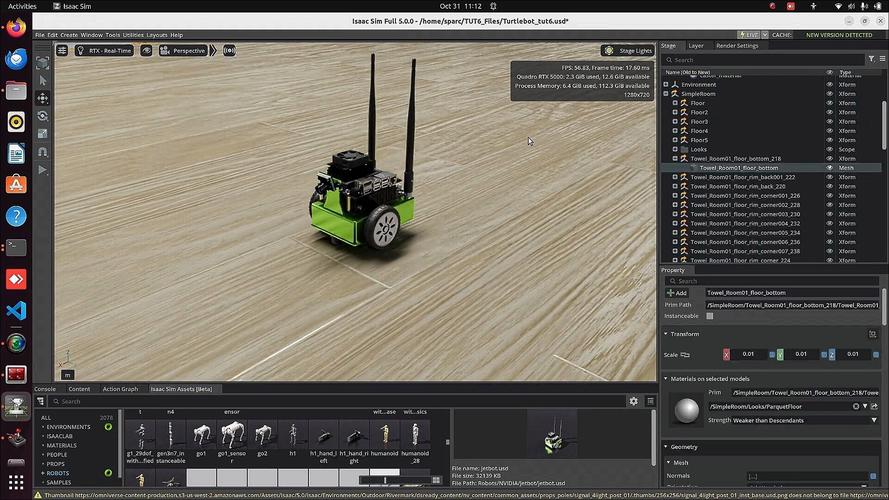

（图片来源网络，侵删）

class MyRobotHw : public hardware_interface::RobotHW {
public:
    MyRobotHw() {
        // 声明两个轮子关节
        hardware_interface::JointStateHandle state_handle_left_wheel("left_wheel_joint", &pos_[0], &vel_[0], &eff_[0]);
        hardware_interface::JointStateHandle state_handle_right_wheel("right_wheel_joint", &pos_[1], &vel_[1], &eff_[1]);
        // 注册状态接口，用于发布
        jnt_state_interface_.registerHandle(state_handle_left_wheel);
        jnt_state_interface_.registerHandle(state_handle_right_wheel);
        // 声明两个轮子的命令接口（Effort接口，即力矩/电流）
        hardware_interface::JointHandle effort_handle_left_wheel(jnt_state_interface_.getHandle("left_wheel_joint"), &cmd_[0]);
        hardware_interface::JointHandle effort_handle_right_wheel(jnt_state_interface_.getHandle("right_wheel_joint"), &cmd_[1]);
        // 注册命令接口，用于接收控制命令
        jnt_effort_interface_.registerHandle(effort_handle_left_wheel);
        jnt_effort_interface_.registerHandle(effort_handle_right_wheel);
        // 注册接口到RobotHW基类
        registerInterface(&jnt_state_interface_);
        registerInterface(&jnt_effort_interface_);
    }
    // ... read() 和 write() 方法 ...
private:
    // 存储状态和命令的变量
    double pos_[2], vel_[2], eff_[2];
    double cmd_[2];
    hardware_interface::JointStateInterface jnt_state_interface_;
    hardware_interface::EffortJointInterface jnt_effort_interface_;
};

实现read()：从硬件读取数据，并更新pos_, vel_, eff_等状态变量。

void read(const ros::Time& time, const ros::Duration& period) {
    // 调用步骤1中实现的读取函数
    readSensorData();
    // 假设readSensorData()已经更新了vel_和eff_
    // vel_[0] = 左轮当前速度; vel_[1] = 右轮当前速度;
}

实现write()：从cmd_数组中获取控制命令，并通过底层通信函数发送给硬件。

void write(const ros::Time& time, const ros::Duration& period) {
    // 获取控制器发送过来的命令
    double left_effort = cmd_[0];
    double right_effort = cmd_[1];
    // 调用步骤1中实现的发送函数
    sendCommandToMotor(1, left_effort);   // 假设电机1是左轮
    sendCommandToMotor(2, right_effort);  // 假设电机2是右轮
}

步骤3：创建控制器管理器和节点

创建一个主节点,它负责实例化HardwareInterface，并启动控制器管理器。

int main(int argc, char** argv) {
    ros::init(argc, argv, "my_robot_driver");
    ros::NodeHandle nh;
    // 1. 创建硬件接口实例
    MyRobotHw robot_hw;
    // 2. 创建控制器管理器
    controller_manager::ControllerManager cm(&robot_hw, nh);
    ros::Rate rate(100); // 100Hz控制频率
    ros::Time prev_time = ros::Time::now();
    while (ros::ok()) {
        ros::Time current_time = ros::Time::now();
        ros::Duration period = current_time - prev_time;
        // 3. 从硬件读取数据
        robot_hw.read(current_time, period);
        // 4. 更新控制器
        cm.update(current_time, period);
        // 5. 向硬件写入控制命令
        robot_hw.write(current_time, period);
        ros::spinOnce();
        rate.sleep();
        prev_time = current_time;
    }
    return 0;
}

步骤4：配置启动文件

你需要两个文件来驱动整个系统：

控制器配置文件 (my_robot_controllers.yaml)：这个文件定义了要加载哪些控制器以及它们的参数。

controller_manager_ns: controller_manager
robot_description: robot_description
left_wheel_joint_state_controller:
  type: joint_state_controller/JointStateController
  joints:
    - left_wheel_joint
  publish_rate: 50
right_wheel_joint_state_controller:
  type: joint_state_controller/JointStateController
  joints:
    - right_wheel_joint
  publish_rate: 50
diff_drive_controller:
  type: diff_drive_controller/DiffDriveController
  left_wheel: [left_wheel_joint]
  right_wheel: [right_wheel_joint]
  wheel_separation: 0.5  # 轮距
  wheels_per_side: 1
  publish_rate: 50
  # PID参数
  pid: {p: 100.0, i: 0.01, d: 10.0}

启动文件 (my_robot_driver.launch)：这个文件启动你的驱动节点和controller_manager节点。

<launch>
  <!-- 加载控制器参数 -->
  <rosparam file="$(find my_robot_driver)/config/my_robot_controllers.yaml" command="load" />
  <!-- 启动控制器管理器节点 -->
  <node name="controller_manager" pkg="controller_manager" type="controller_manager" respawn="false" output="screen">
    <param name="robot_description" command="$(find xacro)/xacro '$(find my_robot_description)/urdf/my_robot.urdf.xacro'" />
  </node>
  <!-- 启动我们编写的驱动节点 -->
  <node name="my_robot_driver_node" pkg="my_robot_driver" type="my_robot_driver_node" respawn="false" output="screen" />
  <!-- 加载并启动控制器 -->
  <node name="spawner" pkg="controller_manager" type="spawner" respawn="false" output="screen" ns="/controller_manager"
        args="left_wheel_joint_state_controller right_wheel_joint_state_controller diff_drive_controller" />
</launch>

步骤5：编译与运行

将你的代码和配置文件放在一个ROS功能包中。
在package.xml和CMakeLists.txt中正确配置依赖（roscpp, ros_control, controller_manager, hardware_interface等）。
使用catkin_make编译。
运行roslaunch my_robot_driver my_robot_driver.launch。

一个简单的实例：控制一个电机

如果你只有一个电机,流程类似：

HardwareInterface：只声明一个关节（motor_joint），使用EffortJointInterface。
read()：读取编码器值，更新关节位置pos_。
write()：接收期望的力矩cmd_，通过串口发送给电机驱动器。
控制器配置：配置一个joint_state_controller发布状态，一个joint_effort_controller来控制力矩。

调试与常用工具

rostopic：
- rostopic list：查看所有话题。
- rostopic echo /joint_states：查看发布的关节状态。
- rostopic pub /cmd_vel geometry_msgs/Twist -- '[1.0, 0.0, 0.0]' '[0.0, 0.0, 0.5]'：发布一个速度命令来测试差速驱动。
rqt_graph：可视化节点和话题之间的连接关系，检查驱动节点是否正确发布和订阅。
rqt_console / rqt_logger_level：查看节点的日志输出和设置日志级别，对于调试read()和write()中的错误至关重要。
rosservice call /controller_manager/list_controllers：查看当前加载的控制器状态。

进阶主题与最佳实践

实时性：对于高动态系统（如人形机器人），可能需要使用实时内核（如PREEMPT_RT）和rtether来确保驱动循环的确定性。
URDF/SDF集成：将你的机器人描述（URDF/SDF）与驱动结合，这样robot_state_publisher可以发布TF变换，RViz可以可视化模型。
使用fake_hardware_interface：在没有硬件时，可以实现一个模拟的HardwareInterface，用于开发和测试上层算法，加快迭代速度。
代码结构：将通信协议、HardwareInterface实现、主节点分离，使代码更清晰、更易于维护。
