以下我将从通用框架、按机器人类型分类、以及撰写要点三个方面,为您提供一个全面且可定制的技术要求模板和说明。

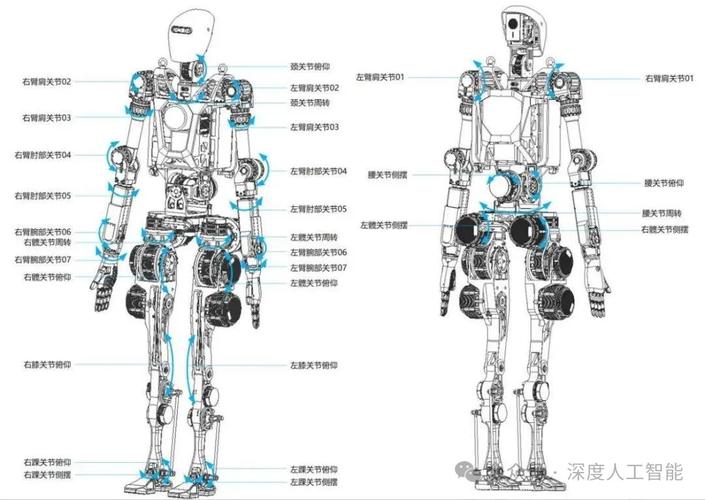

（图片来源网络，侵删）

通用技术要求框架（适用于大多数机器人）

这部分是基础，几乎所有机器人都会涉及,您可以根据实际情况进行增删。

总体要求

1 标准与规范： 本机器人设计、制造、检验和验收需遵循以下主要标准（可列出具体标准号，如ISO, GB, ANSI等）：
- 机械结构设计遵循《GB/T 3811-2008 起重机设计规范》。
- 电气安全遵循《GB 5226.1-2025 机械电气安全机械电气设备》。
- 焊接质量遵循《GB/T 3323-2025 金属熔化焊焊接接头射线照相》。
- （或其他相关行业标准，如ISO 10218 for industrial robots）
2 工作环境：
- 温度范围：-10℃ 至 +50℃。
- 相对湿度：≤ 95% (无冷凝)。
- 防护等级：IP54 (本体)，IP67 (手腕/末端执行器)。
- 污染等级：2级。
3 材料要求：
- 主体结构件（如基座、大臂、小臂）应采用高强度铝合金（如6061-T6）或优质碳钢（如Q235B）,并经过必要的时效处理或热处理以消除内应力。
- 标准紧固件性能等级不低于8.8级。
- 非金属件（如线缆拖链、护套）应采用耐油、耐老化、阻燃材料。
4 表面处理：
- 所有金属外露表面应进行喷砂或酸洗处理,然后喷涂底漆和面漆。
- 涂层颜色：RAL 9005 (黑色) 或根据客户指定。
- 涂层厚度：≥ 60μm。
- 表面处理应保证均匀、光滑、无流挂、无气泡、无划伤。

机械结构要求

1 刚度与强度：
- 机器人在额定负载下，以最大运动速度运行时，关键结构件（如关节座、臂膀）的最大应力不得超过其材料屈服极限的60%。
- 末端执行器在额定负载作用下，末端最大变形量不得超过[0.1mm]。
2 运动性能：
- 重复定位精度： ≤ ±0.02mm (对于SCARA/DELTA机器人)；≤ ±0.05mm (对于6轴关节机器人)。
- 定位精度： ≤ ±0.1mm。
- 最大工作半径： [具体数值，如 800mm]。
- 最大负载： [具体数值，如 5kg]。
- 各轴运动范围： 如 J1: ±180°, J2: -90° ~ +150°。
- 各轴最大速度： 如 J1: 180°/s, J2: 180°/s。
3 制造与装配：
- 所有焊接接头应牢固、平整，无虚焊、气孔、夹渣等缺陷。
- 轴承座、齿轮箱等关键安装面的表面粗糙度Ra ≤ 1.6μm。
- 导轨、丝杠等传动部件安装后，其平行度、垂直度公差等级不低于IT7。
- 所有运动部件应转动灵活，无卡滞、无异响。
- 电缆管理：内部线缆应使用拖链或线槽进行防护，确保在运动过程中不受挤压、拉伸和磨损,拖链弯曲寿命不低于[500万次]。

电气与控制系统要求

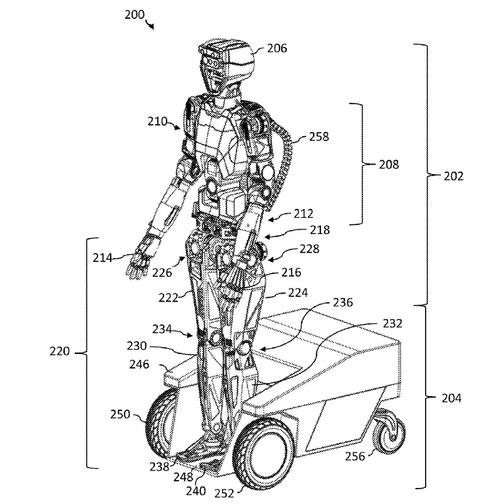

（图片来源网络，侵删）

1 控制系统：
- 采用[品牌，如：西门子/发那科/倍福]控制器，支持[具体协议，如：EtherCAT/Profinet]总线通信。
- 支持至少[6]轴独立控制，具备[直线插补、圆弧插补、空间圆弧、螺旋线]等运动控制功能。
2 伺服系统：
- 各轴采用高精度伺服电机和驱动器,编码器分辨率不低于[20位]。
- 电机与减速机（如：RV减速器/谐波减速器）需高刚性同轴连接，背隙≤[1 arcmin]。
3 传感器：
- 各轴必须配置绝对值编码器,具备掉电记忆功能。
- 可选配：末端力矩传感器、视觉传感器、安全激光扫描仪等。
4 电气安全：
- 控制柜内所有电气元件布局合理，布线规范,强电与弱电分离。
- 具备急停按钮（红色蘑菇头）,按下后能立即切断所有动力电源。
- 具备门开关,控制柜门未关闭时无法启动。
- 所有电气设备必须有可靠接地，接地电阻≤4Ω。

软件与通信要求

1 编程方式： 支持示教器在线编程、离线编程（如使用[软件名]）。
2 人机界面： 7英寸或以上彩色触摸屏，界面友好,支持中英文切换。
3 通信接口： 提供标准工业以太网接口、USB接口、I/O接口（数字量输入/输出、模拟量输入/输出）。
4 通信协议： 支持TCP/IP, Modbus TCP, Profinet, EtherCAT等标准工业协议。

安全要求

1 操作安全： 机器人工作区域内应配备安全光幕或安全围栏,并设置安全门锁。
2 速度监控： 在协作模式下，机器人速度超过[250mm/s]时,必须能立即停止。
3 过载保护： 各轴驱动器具备过流、过压、过热保护功能。
4 紧急停止： 在机器人工作区域和示教器上均设有急停按钮。

文档与交付

1 提供文件：
- 机器人装配图纸（总装图、部装图、零件图）。
- 电气原理图、接线图、气路图（如适用）。
- 零部件清单。
- 操作手册、维护手册、编程手册。
- 合格证、保修卡。
2 交付要求：
- 提供为期[12个月]的免费保修期。
- 提供不少于[40小时]的现场安装、调试及操作培训。

按机器人类型分类的特殊要求

不同类型的机器人,其技术要求侧重点不同。

机器人类型	特殊技术要求重点
工业机器人 (6轴关节臂)	- 重复定位精度和路径精度是核心指标。 - 负载和工作半径定义了其应用范围。 - 关节扭矩和刚性对动态性能至关重要。 - 线缆管理要求高，需防止线缆在运动中疲劳断裂。
SCARA机器人	- 高速、高刚性是关键。 - Z轴垂直度和平行度要求极高。 - 通常用于电子装配，对洁净度和防尘有要求。
Delta机器人 (并联机器人)	- 极致的速度和加速度。 - 轻量化结构设计，以减少运动惯量。 - 运动学解算的精度和实时性要求高。
协作机器人	- 安全是第一要素，必须满足ISO/TS 15066标准。 - 力控/碰撞检测灵敏度要求高。 - 拖动示教功能必须顺滑、精确。 - 通常设计为轻量化，方便人机协作。
移动机器人 (AGV/AMR)	- 导航精度（如激光SLAM, VSLAM）。 - 定位精度（重复定位≤±10mm）。 - 续航能力和充电效率。 - 避障能力（多传感器融合）。 - 通信稳定性（5G/Wi-Fi/无线网络）。 - 通过性（最小转弯半径、最大爬坡度、越障高度）。
人形机器人	- 自由度（DOF）数量和灵活性。 - 仿生结构设计（如仿生手、仿生步态）。 - 能源管理系统（电池续航、功耗控制）。 - 动态平衡与控制算法（如ZMP控制）。 - 轻量化材料的应用（如碳纤维、钛合金）。

如何撰写一份优秀的技术要求

明确目标： 首先想清楚这个机器人是做什么的？用在什么行业？这决定了所有技术要求的优先级。
量化指标： 避免使用“高精度”、“高速度”等模糊词汇，尽可能使用具体数值，如“重复定位精度≤±0.02mm”、“最大速度150°/s”,这是技术要求的核心。
引用标准： 尽可能引用国际、国家或行业标准，这能体现专业性和规范性,也为验收提供了依据。
考虑全生命周期： 技术要求不仅要满足制造和运行，还要考虑维护、维修和报废，要求提供易损件清单、关键部件的更换周期等。
分清主次： 将关键性能指标（如精度、负载、安全）和一般性要求（如颜色、涂层厚度）分开，并明确标注哪些是“必须满足”的，哪些是“建议满足”的。
语言精练、无歧义： 使用工程领域的标准术语,确保每个条款只能有一种解释。
